超低温电磁阀(工作原理图)
来源:www.fm058.com作者:上海凯利科阀门有限公司 更新时间:2023-03-17 09:03:01
今天我们来讲解(超低温电磁阀)工作原理以及及介绍图片,本篇文章主要讲解超低温电磁阀工作原理以及介绍图片。
上海凯利科阀门有限公司是〖 超低温电磁阀 〗的供应商,可提供超低温电磁阀结构图,超低温电磁阀外形尺寸图,超低温电磁阀型号,超低温电磁阀作用特点,超低温电磁阀工作原理,超低温电磁阀

  上海凯利科阀门有限公司是〖超低温电磁阀〗的供应商,可提供超低温电磁阀结构图,超低温电磁阀外形尺寸图,超低温电磁阀型号,超低温电磁阀作用特点,超低温电磁阀工作原理,超低温电磁阀批发厂家,超低温电磁阀执行标准,欢迎新老客户来电,来函,我们将为您提供贴心的服务。以下就是关于超低温电磁阀说明书的详细概述:

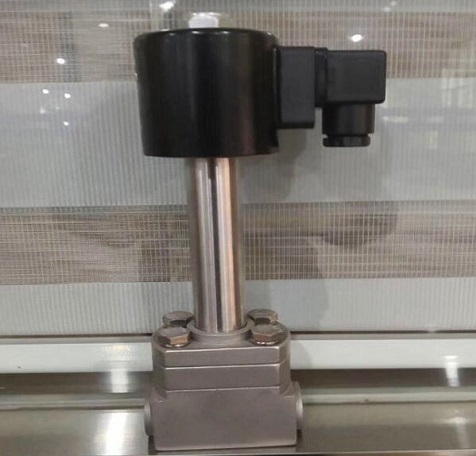

超低温电磁阀


  超低温电磁阀是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,zui常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

超低温电磁阀工作原理

  超低温电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。


超低温电磁阀有哪些种类

  原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

  分步直动式电磁阀

  特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。

  原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

  先导式电磁阀

  特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。

  原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关 闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。

  特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。

  电磁阀从阀结构和材料上的不同与原理上的区别,分为六个分支小类:直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

  电磁阀按照功能分类:水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀 常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。


超低温电磁阀在安装当中应注意哪些事项

  1、安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装;

  2、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作;

  3、电磁阀安装后,管道中不得有反向压差。并需通电数次,使之适温后方可正式投入使用;

  4、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器;

  5、当电磁阀发生故障或清洗时,为保证系统继续运行,应安装旁路装置。


超低温电磁阀在使用当中的故障及排除方案

  检查电源接线是否不良→重新接线和接插件的连接

  检查电源电压是否在±工作范围-→调致正常位置范围

  线圈是否脱焊→重新焊接

  线圈短路→更换线圈

  工作压差是否不合适→调整压差→或更换相称的电磁阀

  流体温度过高→更换相称的电磁阀

  有杂质使电磁阀的主阀芯和动铁芯卡死→进行清洗,如有密封损坏应更换密封并安装过滤器

  电磁阀不能关闭

  液体粘度太大,频率太高和寿命已到→更换产品

  主阀芯或铁动芯的密封件已损坏→更换密封件

  流体温度、粘度是否过高→更换对口的电磁阀

  有杂质进入电磁阀产阀芯或动铁芯→进行清洗

  弹簧寿命已到或变形→更换

  节流孔平衡孔堵塞→及时清洗

  其它情况

  工作频率太高或寿命已到→改选产品或更新产品

  内泄漏→检查密封件是否损坏,弹簧是否装配不良

  外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件

  通电时有噪声→头子上坚固件松动,拧紧。电压波动不在允许范围内,调整好电压。铁芯吸合面杂质或不平,及时清洗或更换。
