H44Y法兰式高压止回阀

您的位置:阀门 - 止回阀 - H44Y法兰式高压止回阀 更新时间:2024-03-19 10:03:43
H44Y法兰式高压止回阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:H44Y法兰式高压止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,其主要作用是防止介...

    • 产品描述
    • 在线询价
    • 技术咨询

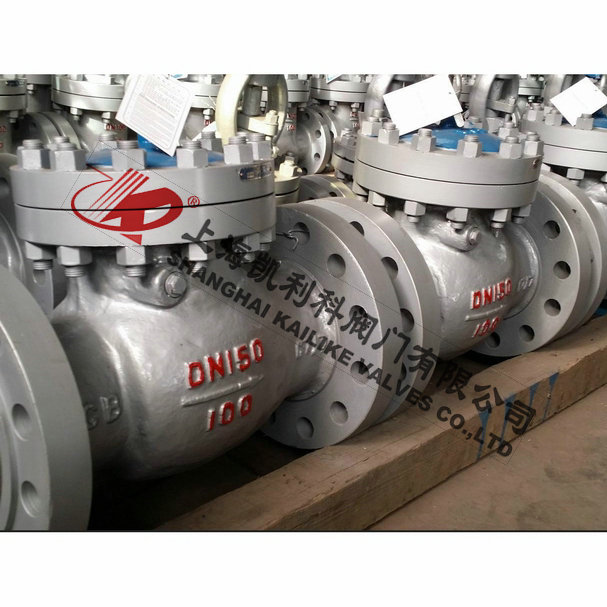

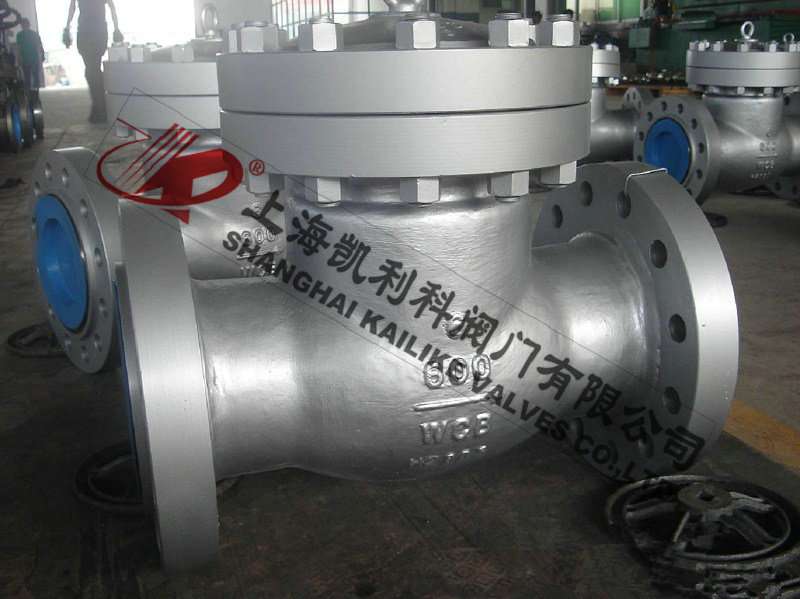

    H44Y法兰式高压止回阀H44Y法兰式高压止回阀

    H44Y法兰式高压止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,其主要作用是防止介质倒流、防止泵及其驱动电机反转,以及容器内介质的泄放,适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。

    产品名称: 法兰式高压止回阀 产品型号: H44H、H44Y
    公称通径: DN50~DN600 结构形式: 旋启式
    公称压力: 1.6MPa~25.0MPa | 150LB~1500LB 连接方式: 焊接、法兰
    适用温度: -29ºC~+550ºC 驱动方式: 介质推动
    阀体材质: 铸钢、铬钼钒钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽 生产厂家: 上海凯利科阀门有限公司

    产品说明

    H44Y法兰式高压止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,其主要作用是防止介质倒流、防止泵及其驱动电机反转,以及容器内介质的泄放,适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。

    设计规范

    设计标准:API 6D、ASME B16.34、API 594、BS 1868、GB/T 12235、GB/T 12236、JB/T 8937
    结构长度:ASME B16.10、API 6D、GB/T 12221
    连接标准:ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
    压力试验:API 598、API 6D、GB/T 13927、GB/T 26480
    压力与温度等级:ASME B16.34 、GB/T 12224

    结构特点

    1、产品结构紧凑合理、密封可靠、性能优良。
    2、体积小、重量轻。
    3、适用范围广。
    4、阀瓣关闭快速、动作灵敏。
    5、关闭冲击力小、不易产生水锤现象。
    6、流道通畅、流体阻力小。

    压力试验

    公称压力(LB) 强度试验 水密封试验 气密封试验
    MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
    150 3.1 450 2.2 315 0.5~0.7 60~100
    300 7.8 1125 5.6 815
    600 15.3 2225 11.2 1630
    900 23.1 3350 16.8 2440
    1500 40.2 5350 25.8 3550

    主要零件材料

    壳体 ASTM A216WCB ASTMA351 Cf8
    阀瓣及支架 WCB CF8 CF8M Monel
    销轴 F6a F304 F316 Monel F304
    阀瓣表面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL
    阀座表面 13Cr STL STL 304 STL 316 STL Monel 304 STL STL
    壳体 ASTM A351 CF3 ADTM A351 CF8M ASTM A351 CF8
    阀瓣及支架
    销轴 F304L F316L F316
    阀瓣表面 304L 304L STL 316 316 STL 316L 316L STL
    阀座表面 304L STL STL 316 STL STL 316L STL STL

    外形结构图



    主要外形尺寸150Lb

    尺寸 inch 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24"
    DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L mm 203 216 241 292 330 356 495 622 699 787 914 978 978 1275
    H mm 142 166 178 236 252 266 314 368 429 455 410 560 600 880

    主要外形尺寸300Lb

    尺寸 inch 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24"
    DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L mm 267 292 318 356 400 444 533 622 711 838 864 978 1016 1346
    H mm 165 185 205 228 250 275 325 378 410 480 530 575 630 860

    主要外形尺寸600Lb

    尺寸 inch 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24"
    DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L mm 292 330 356 432 508 559 660 787 838 889 991 1092 1194 1397
    H mm 203 229 235 286 292 330 381 457 584 835 684 752 975 1111

    主要外形尺寸900Lb

    尺寸 inch 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16"
    DN 50 65 80 100 125 150 200 250 300 350 400
    L mm 368 419 381 457 559 610 737 838 965 1029 1130
    H mm 216 254 292 318 343 368 432 546 660 782 838

    主要外形尺寸1500Lb

    尺寸 inch 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16"
    DN 65 80 100 125 150 200 250 300 350 400
    L mm 419 470 546 673 705 832 91 1130 1257 1384
    H mm 193 246 288 324 373 466 536 857 950 1020


    声明:【H44Y法兰式高压止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的H44Y法兰式高压止回阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
