Z41H高压闸阀
Z41H高压闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
|
产品名称： |
高压闸阀 |
产品型号： |
Z41H |
|
公称通径： |
DN15～DN300 |
结构形式： |
闸板式 |
|
公称压力： |
1.6Mpa～25.0Mpa |
连接方式： |
法兰、焊接 |
|
适用温度： |
-20ºC～+150ºC～425ºC～550ºC |
驱动方式： |
手动、伞齿轮、电动 |
|
阀体材质： |
WCB、铸钢、碳钢、不锈钢、铬钼钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Z41H高压闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
执行标准
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB12234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 HB/T9092 |
主要性能参数
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
Z41H-100C |
100 |
10.0 |
≤ 425 |
水、蒸汽、油品 |
|
Z41H-160C |
160 |
16.0 |
|
Z41H-250C |
250 |
25.0 |
|
Z41Y-100C |
100 |
10.0 |
|
Z41Y-160C |
160 |
16.0 |
|
Z41Y-250C |
250 |
25.0 |
|
Z41Y-100I |
100 |
10.0 |
≤ 550 |
蒸汽、油品 |
|
Z41Y-160I |
160 |
16.0 |
|
Z41Y-250I |
250 |
25.0 |
|
Z41W-100P |
100 |
10.0 |
≤ 200 |
醋酸类 |
|
Z41W-160P |
160 |
16.0 |
|
Z41W-250P |
250 |
25.0 |
主要零部件材料
|
型号 |
材料 |
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
Z41H-100C |
碳素钢 |
铬不锈钢 |
堆焊铁基合金 |
石棉石墨或柔性石墨 |
|
Z41H-160C |
|
Z41H-250C |
|
Z41Y-100 |
堆焊硬质合金 |
|
Z41Y-160 |
|
Z41Y-250 |
|
Z41Y-100I |
铬钼钢 |
铬钼钢 |
堆焊硬质合金 |
石棉石墨或柔性石墨 |
|
Z41Y-160I |
|
Z41Y-250I |
|
Z41W-100P |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
堆焊硬质合金 |
聚四氟乙烯 |
|
Z41W-160P |
|
Z41W-250P |

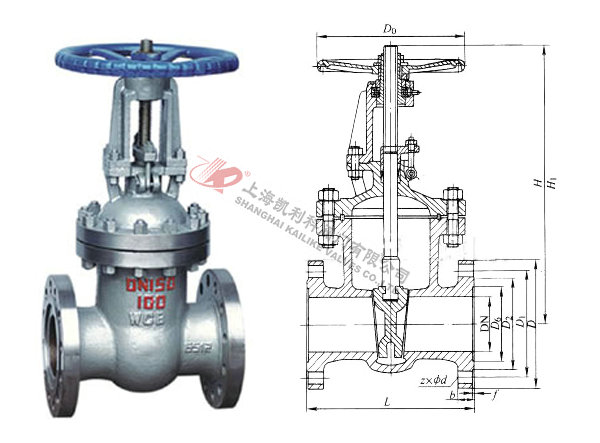

外形结构图
PN100主要外形尺寸（mm）
|
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×ød |
H |
H1 |
D0 |
重量 / kg |
|
25 |
210 |
135 |
100 |
78 |
501 |
24 |
4×ø18 |
310 |
— |
— |
13 |
|
32 |
230 |
150 |
110 |
82 |
65 |
24 |
4×ø23 |
320 |
— |
— |
20 |
|
40 |
240 |
165 |
125 |
95 |
75 |
26 |
4×ø23 |
360 |
— |
— |
60 |
|
50 |
250 |
195 |
145 |
112 |
85 |
28 |
4×ø25 |
490 |
558 |
360 |
50 |
|
65 |
280 |
220 |
170 |
138 |
110 |
32 |
8×ø25 |
540 |
622 |
400 |
70 |
|
80 |
310 |
230 |
180 |
148 |
115 |
34 |
8×ø25 |
572 |
671 |
400 |
100 |
|
100 |
350 |
265 |
210 |
172 |
145 |
38 |
8×ø30 |
573 |
671 |
400 |
110 |
|
125 |
400 |
310 |
250 |
210 |
175 |
42 |
8×ø34 |
744 |
892 |
560 |
180 |
|
150 |
450 |
350 |
290 |
250 |
205 |
46 |
12×ø34 |
800 |
972 |
560 |
250 |
|
200 |
550 |
430 |
360 |
312 |
265 |
54 |
12×ø41 |
800 |
972 |
560 |
360 |
|
250 |
650 |
500 |
430 |
382 |
320 |
60 |
12×ø41 |
1050 |
1305 |
— |
— |
|
300 |
750 |
585 |
500 |
442 |
375 |
70 |
16×ø48 |
1200 |
1505 |
— |
— |
PN160主要外形尺寸（mm）
|
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×ød |
H |
H1 |
H0 |
重量 / kg |
|
15 |
170 |
110 |
75 |
52 |
35 |
24 |
4×ø18 |
230 |
250 |
200 |
7 |
|
20 |
190 |
130 |
90 |
62 |
45 |
26 |
4×ø23 |
260 |
288 |
200 |
10 |
|
25 |
210 |
140 |
100 |
72 |
50 |
28 |
4×ø23 |
280 |
310 |
280 |
14 |
|
32 |
230 |
165 |
115 |
85 |
65 |
30 |
4×ø25 |
312 |
350 |
320 |
21 |
|
40 |
260 |
175 |
125 |
93 |
75 |
32 |
4×ø27 |
350 |
395 |
320 |
26 |
|
50 |
300 |
215 |
165 |
132 |
95 |
36 |
8×ø25 |
512 |
612 |
360 |
73 |
|
65 |
360 |
245 |
190 |
152 |
110 |
44 |
8×ø30 |
560 |
677 |
360 |
110 |
|
80 |
390 |
260 |
205 |
168 |
130 |
46 |
8×ø30 |
585 |
686 |
400 |
141 |
|
100 |
450 |
300 |
240 |
200 |
160 |
48 |
8×ø34 |
631 |
751 |
450 |
185 |
|
125 |
525 |
355 |
285 |
238 |
190 |
60 |
8×ø41 |
723 |
868 |
560 |
320 |
|
150 |
600 |
390 |
318 |
270 |
305 |
66 |
12×ø41 |
820 |
997 |
640 |
462 |
|
200 |
750 |
480 |
400 |
245 |
265 |
78 |
12×ø48 |
990 |
1224 |
720 |
711 |
PN250外形尺寸请联系我司技术部索取。
声明：【Z41H高压闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z41H高压闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
