Z41W不锈钢闸阀

您的位置:阀门 - 闸阀 - Z41W不锈钢闸阀 更新时间:2024-03-19 10:03:45

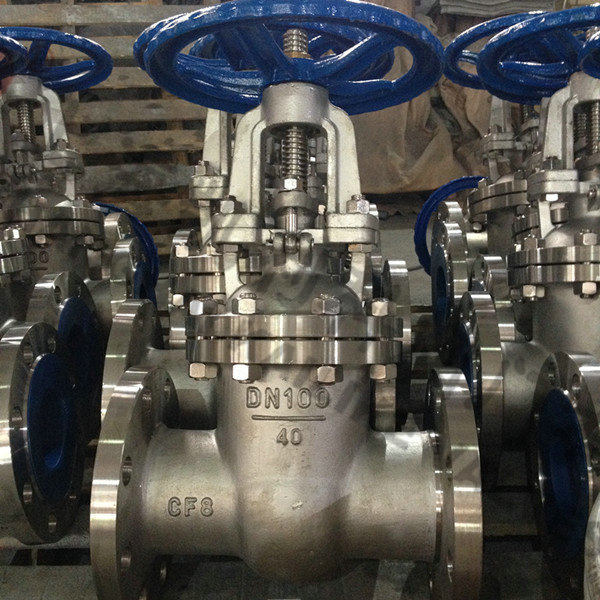

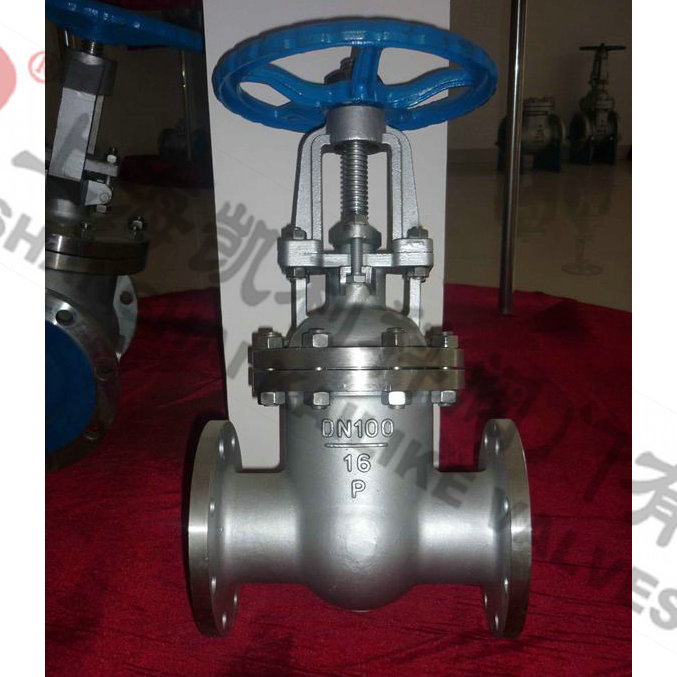

Z41W不锈钢闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Z41W不锈钢闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1...

    • 产品描述
    • 在线询价
    • 技术咨询
    Z41W不锈钢闸阀Z41W不锈钢闸阀

    Z41W不锈钢闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的管路系统上,作为切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。

    产品名称: 不锈钢闸阀 产品型号: Z41W
    公称通径: DN15~DN1000 结构形式: 闸板式
    公称压力: 1.6Mpa~6.4Mpa 连接方式: 法兰
    适用温度: -20ºC~+150ºC~425ºC~550ºC 驱动方式: 手动、伞齿轮、电动、气动、液动
    阀体材质: WCB、铸钢、碳钢、不锈钢、铬钼钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、硝酸、醋酸类 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Z41W不锈钢闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的管路系统上,作为切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。

    产品特点

    1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
    2、密封面采用不锈钢和硬质合金,使用寿命长
    3、采用柔性石墨填料、密封可靠,操作轻便灵活
    4、驱动方式为手动、气动、电动、齿轮传动
    5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

    执行标准

    设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
    GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 HB/T9092

    压力试验

    公称压力 1.6 2.5 4.0 6.4 10.0 16.0
    强度试验 2.4 3.8 6.0 9.6 15.0 24.0
    水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
    上密封试验 1.8 2.8 4.4 7.04 11.0 18.0
    气密封试验 0.4-0.7

    主要零件材质

    阀体 /阀盖 0Cr18Ni9 0Cr18Ni10 0Cr17Ni14M02 00Cr18Ni10M02 WCB
    闸板 0Cr18Ni9 0Cr18Ni10 0Cr17Ni14M02 00Cr18Ni10M02 1Cr13
    阀杆 0Cr18Ni9 0Cr18Ni10 0Cr17Ni1dM02 00Cr18Ni10M02 1Cr13
    填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨 +304
    垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE WCB
    压盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9M02 00Cr18Ni10M02 35CrM0A

    性能规范

    型号 公称压力
    (MPa)
    实验压力 工作温度(℃) 适用介质
    强度水(MPa) 密封(水)空气(MPa) 低压密封空气(MPa)
    Z41W-16P(R) 1.6 2.4 1.8 0.6 ≤550 硝酸类
    Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 醋酸类
    Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤425 硝酸类
    Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

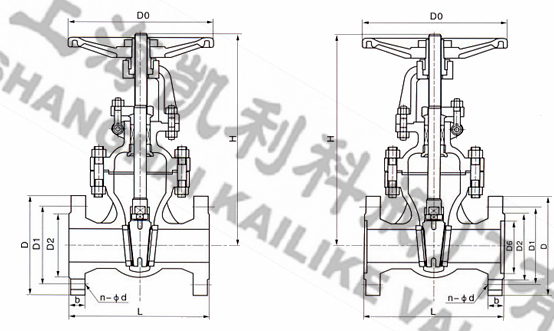

    外形结构图

    Z41W-16P/R不锈钢闸阀主要外形尺寸1.6MPa

    1.6MPa DN L d D1 D2 b n-Φd H D0
    凸面法兰
    RF
    Z41W-16P
    Z41W-16R
    Z41W-16RL
    Z41H-16P
    Z41H-16R
    Z41H-16RL
    15 130 95 65 45 14 4-Φ14 170 120
    20 150 105 75 55 14 4-Φ14 190 140
    25 160 115 85 65 14 4-Φ14 205 160
    32 180 135 100 78 16 4-Φ18 270 180
    40 200 145 110 85 16 4-Φ18 310 200
    50 250 160 125 100 16 4-Φ18 358 240
    65 265 180 145 120 18 4-Φ18 373 240
    80 280 195 160 135 20 8-Φ18 435 280
    100 300 25 180 155 20 8-Φ18 500 300
    125 325 245 210 185 22 8-Φ18 614 320
    150 350 280 240 210 24 8-Φ23 674 320
    200 400 335 295 265 26 12-Φ23 818 400
    250 450 405 355 320 30 12-Φ25 969 450
    300 500 460 410 375 30 12-Φ25 1145 500
    350 550 520 470 435 34 16-Φ25 1280 500
    400 600 580 525 485 36 16-Φ30 14852 560
    450 650 640 585 545 40 20-Φ30 1541 600
    500 700 705 650 608 44 20-Φ34 1676 640
    600 800 840 770 718 48 20-Φ41 1874 720
    700 900 910 840 788 50 24-Φ41 2083 800
    800 1000 1020 950 898 52 24-Φ41 2400 950
    900 1100 1120 1050 998 64 28-Φ41 2950 1000
    1000 1200 1255 1170 1110 56 28-Φ48 3245 1000

    Z41W-25P/R不锈钢闸阀主要外形尺寸2.5MPa

    2.5MPa DN L D D1 D2 b n-Φd H DO
    凸面法兰
    RF
    Z41W-25P
    Z41W-25R
    Z41W-25RL
    Z41H-25P
    Z41H-25R
    Z41H-25RL
    15 130 95 65 45 16 4-Φ14 172 120
    20 150 105 75 55 16 4-Φ14 191 140
    25 160 115 85 65 16 4-Φ14 205 160
    32 180 135 100 78 18 4-Φ18 270 180
    40 200 145 110 85 18 4-Φ18 300 200
    50 250 160 125 100 20 4-Φ18 357 240
    65 265 180 145 120 22 8-Φ18 376 240
    80 280 195 160 135 22 8-Φ18 434 280
    100 300 230 190 160 24 8-Φ23 502 300
    125 325 270 220 188 28 8-Φ205 613 320
    150 350 300 250 218 30 8-Φ25 675 320
    200 400 360 310 278 34 12-Φ25 819 400
    250 450 425 370 332 36 12-Φ30 968 450
    300 500 485 430 390 40 16-Φ30 1144 500
    350 550 550 490 448 44 16-Φ34 1280 500
    400 600 610 550 505 48 16-Φ34 1451 560
    450 650 660 600 555 50 20-Φ34 1542 600
    500 700 730 660 510 52 20-Φ41 1678 640
    600 800 840 770 718 56 20-Φ41 1875 720
    700 900 955 875 815 60 24-Φ28 2082 800
    800 1000 1070 990 930 64 24-Φ28 2403 950
    900 1100 1180 1090 1025 66 28-Φ54 2952 1000
    1000 1200 1305 1210 1140 68 28-Φ58 3244 1000

    Z41W-40P/R不锈钢闸阀主要外形尺寸4.0MPa

    4.0MPa DN L D D1 D2 D6 b n-Φd H D0
    凹面法兰
    MFM
    Z41W-40P
    Z41W-40R
    Z41W-40RL
    Z41H-40P
    Z41H-40R
    Z41H-40RL
    15 130 95 65 45 40 16 4-Φ14 134 120
    20 150 105 75 55 51 16 4-Φ14 188 140
    25 160 115 85 64 58 16 4-Φ14 206 140
    32 180 135 100 78 66 18 4-Φ18 272 180
    40 200 145 110 85 76 18 4-Φ18 322 180
    50 250 160 125 100 88 20 4-Φ18 370 240
    65 280 180 145 120 110 22 8-Φ18 394 280
    80 310 195 160 135 121 22 8-Φ18 455 300
    100 350 230 190 160 150 24 8-Φ23 550 320
    125 400 270 220 188 176 28 8-Φ25 636 35
    150 450 300 250 218 204 30 8-Φ30 706 400
    200 550 375 320 282 260 38 12-Φ34 859 450
    250 650 445 385 345 313 42 12-Φ34 1016 560
    300 750 510 450 408 364 46 16-Φ34 1200 640
    350 850 570 510 465 422 52 16-Φ41 1340 640
    400 950 655 585 535 474 58 16-Φ41 1495 720
    450 1050 680 610 560 524 60 20-Φ48 1581 800
    500 1150 755 670 612 576 62 20-Φ54 1790 950
    600 1350 890 695 730 678 62 20-Φ14 2035 950

    Z41W-64P/R不锈钢闸阀主要外形尺寸6.4MPa

    6.4MPa DN L D D1 D2 D6 b n-Φd H D0
    凹面法法
    MFM
    Z41W-64P
    Z41W-64R
    Z41W-64RL
    Z41H-64P
    Z41H-64R
    Z41H-64RL
    15 1700 105 75 55 40 18 4-Φ18 1425 160
    20 190 125 90 68 51 20 4-Φ18 142 160
    25 210 135 100 78 58 22 4-Φ23 214 200
    32 230 150 110 82 66 24 4-Φ23 269 200
    40 240 165 125 95 76 24 4-Φ23 343 240
    50 250 175 135 105 88 26 4-Φ23 370 240
    65 280 200 160 130 110 28 8-Φ23 396 280
    80 310 210 170 140 121 30 8-Φ23 458 300
    100 350 250 200 168 150 32 8-Φ25 553 300
    125 400 295 240 202 176 36 8-Φ30 638 350
    150 450 340 280 240 204 38 8-Φ34 718 400
    200 550 405 345 300 260 44 12-Φ34 873 450
    250 650 470 400 352 313 48 12-Φ41 1050 560
    300 750 530 460 412 364 54 16-Φ41 1203 640
    350 850 595 525 475 422 60 16-Φ41 1394 720
    400 950 670 585 525 474 66 16-Φ48 1645 800
    500 1150 800 705 640 576 70 20-Φ54 2285 950
    600 1350 930 820 750 678 70 20-Φ58 2610 950


    声明:【Z41W不锈钢闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Z41W不锈钢闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
