Q41N高压锻钢球阀

您的位置:阀门 - 球阀 - Q41N高压锻钢球阀 更新时间:2024-03-19 10:03:22
Q41N高压锻钢球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Q41N高压锻钢球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统.由于长输管线用阀的独有特征,因而在设计时充分考虑了其...

    • 产品描述
    • 在线询价
    • 技术咨询

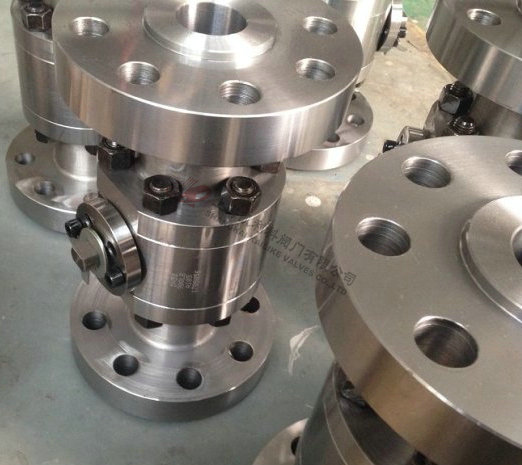

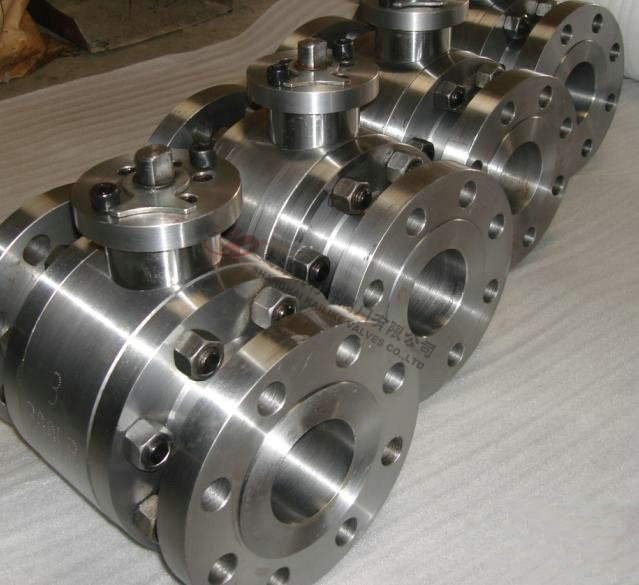

    Q41N高压锻钢球阀Q41N高压锻钢球阀

    Q41N高压锻钢球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统.由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性密封设计结构等。

    产品名称: 高压锻钢球阀 产品型号: Q41N
    公称通径: DN15~DN200 结构形式: 球形
    公称压力: 16.0Mpa~32.0Mpa 连接方式: 法兰、螺纹、焊接
    适用温度: -20~80℃ 驱动方式: 手动、电动、气动
    阀体材质: A105锻钢、WCB铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、燃气、气体及某些腐蚀性液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Q41N高压锻钢球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统.由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性密封设计结构等。驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用法兰、焊接,结构形式为三段式,密封结构可选用软密封、硬密封,压力范围PN1.0-32.0Mpa,公称通径为DN10-200mm,材质可选用锻钢、锻不锈钢。由于阀门的使用范围非常的广泛,同一种阀门在不同的场合与工况有不同的搭配。高压锻钢球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,既正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要供开启和关闭管道和设备介质之用。

    产品特点

    1、所有部件均为锻件
    2、采用下装式阀杆,设备倒密封结构
    3、采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
    4、密封面采用尼龙或聚四氟乙烯,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。

    主要零件材料

    零件名称 材质
    GB ASTM
    阀体、阀盖 WCB A216-WCB
    密封圈 尼龙 尼龙
    球体 1Cr18Ni9Ti SS 304
    阀座、阀杆 2Cr13 A246-416
    O形圈 四氟  四氟
    双头螺栓 35CrMoA A193-B7

    主要性能规范

    公称压力PN 16 32 MPa
    强度试验压力PT 24 48 MPa
    低压密封试验力 0.6 MPa
    高压密封试验力 17.6 35.2 MPa
    适用介质 水、油品、蒸汽
    适用温度 -40~120℃

    外形结构图

    主要连接尺寸

    公称
    压力
    公称
    通径
    主要尺寸
    L L1 D D1 H W M D2 b Z-Φd
    法兰 对焊 法兰 对焊 法兰 对焊 法兰 对焊 法兰 对焊 法兰
    16.0 10 210 150 52 60 95 90 60 18 77 58 220 M24×2 18 20 3-18
    15 230 170 62 70 95 100 60 23 85 62 220 M24×2 20 20 3-18
    20 240 190 73 80 105 110 68 29 94 75 250 M33×2 28 20 3-18
    25 260 205 77 95 105 115 68 36 100 80 250 M33×2 28 22 3-18
    32 300 230 100 110 115 150 80 43 120 96 300 M42×2 38 24 4-18
    40   260 110 120 165 170 115 49 150 111 400 M52×2 48 30 6-26
    50 400 330 130 140 165 200 115 61 165 128 450 M64×3 58 32 6-26
    65 490 360 140 150 200 225 145 80 180 180 500 M80×3 74 40 6-29
    80 580 380 150 160 225 270 170 105 200 200 600 M100×3 94 50 6-33
    100 620 430 178 188 260 320 195 118 245 245 800 M125×4 115 60 6-36
    32.0 10 210 150 52 60 95 90 60 18 77 58 220 M24×2 18 20 3-18
    15 230 170 62 70 105 100 68 23 85 62 220 M33×2 28 20 3-18
    20 240 190 73 80 105 110 68 29 94 75 250 M33×2 28 20 3-18
    25 260 205 77 95 115 115 80 36 100 80 250 M42×2 35 25 4-18
    32 300 230 100 110 165 150 115 43 120 96 300 M52×2 41 30 4-22
    40 350 260 110 120 165 170 115 49 150 111 400 M64×3 47 35 6-26
    50 400 330 130 140 200 200 145 61 165 128 450 M80×3 70 40 6-29
    65 490 360 140 150 225 225 170 80 180 180 500 M100×3 90 50 6-33
    80 580 380 150 160 260 270 195 105 200 200 600 M125×4 112 55 6-36
    100 620 430 178 188 300 320 235 118 245 245 800 M155×4 135 65 8-36


    声明:【Q41N高压锻钢球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q41N高压锻钢球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
