VH2V直通高压球阀

您的位置:阀门 - 球阀 - VH2V直通高压球阀 更新时间:2024-03-19 10:03:25
VH2V直通高压球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:VH2V直通高压球阀、VH2V液压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便,流体阻力小,是所有阀类中流体阻力...

    • 产品描述
    • 在线询价
    • 技术咨询

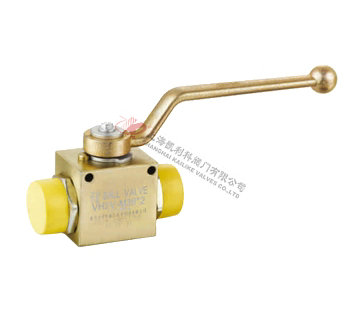

    VH2V直通高压球阀VH2V直通高压球阀

    VH2V直通高压球阀、VH2V液压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便,流体阻力小,是所有阀类中流体阻力最小的一种只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

    产品名称: VH2V直通高压球阀 产品型号: VH2V
    公称通径: DN6~DN50 结构形式: 球形
    公称压力: 31.5Mpa~40.0Mpa~50.0Mpa 连接方式: 内螺纹、外螺纹
    适用温度: -20~+100℃~+170℃ 驱动方式: 手动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气 生产厂家: 上海凯利科阀门有限公司

    产品说明

    VH2V直通高压球阀适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便,流体阻力小,是所有阀类中流体阻力最小的一种只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

    产品特点

    VH2V直通高压球阀是我公司引进德国先进技术工艺,主要用于液压管路中控制油液的流通和截止,本型球阀具有流阻损失小,密封性能可靠,操作方便,外观精美等特点。

    图形符号

    型号说明


    ① 系列代号:VH2V系列
    ② 连接代号:M** 、G** 、 **LR 、**SR、PT**、NPT**
    ③ 阀体材料:1-钢、2-不锈钢
    ④ 球体材料:1-钢、2-黄铜、3-不锈钢
    ⑤ 工作温度:1、-25~+100℃ 2、-30~+170℃
    ⑥ 其他密封:2-丁晴橡胶、4-氟橡胶
    ⑦ 手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
    ⑧ 设计序号:由生产商定
    ⑨ 表面处理:空白-磷化、G-电镀黄锌

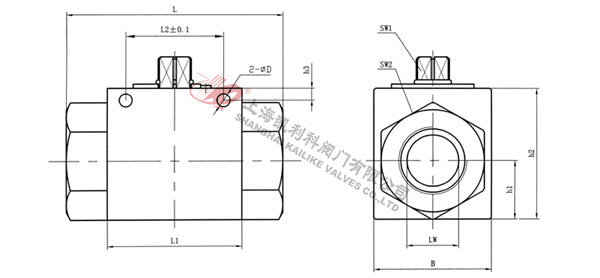

    外形结构图

    M螺纹连接口略图

    M螺纹外形尺寸表

    简略型号 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
    VH2V-M16×1.5 500 06 06 11 M16×1.5 11 69 40 26 31.5 13.5 35 09 22 4.5 4.8
    VH2V-M27×1.5 500 10 10 20 M27×1.5 12 76 42 32 31.5 16 40 09 27 5.3 5.8
    VH2V-M36×2 400 20 20 30 M36×2 15 103 60 48 48.5 25 58 12 41 6.5 6
    VH2V-M42×2 350 25 23 35 M42×2 18 116 65 57 50.5 28.5 65 12 50 8.5 7

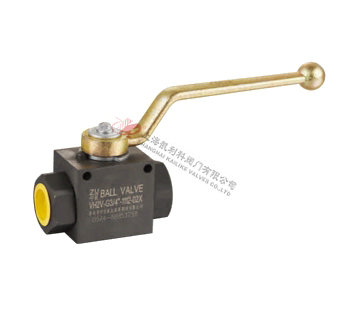

    G螺纹连接口略图

    G螺纹外形尺寸表

    简略型号 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
    VH2V-G1/4 500 06 06 G1/4 14 69 40 26 31.5 13.5 35 09 22 4.5 4.8
    VH2V-G3/8 500 10 10 G3/8 14 72 42 32 31.5 16 40 09 27 5.3 5.8
    VH2V-G1/2 500 13 12 G1/2 16 83 48 35 38.5 18 45 09 30 6.5 6
    VH2V-G3/4 400 20 20 G3/4 18 93 60 50 48.5 23 58 12 41 6.5 6
    VH2V-G1 350 25 25 G1 21 115 65 57 50.5 27.5 65 12 46 8.5 7

    NPT螺纹连接口略图

    NPT螺纹外形尺寸表

    简略型号 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
    VH2V-NPT1/4 500 06 06 NPT1/4 14 69 40 26 31.5 13.5 35 09 22 4.5 4.8
    VH2V-NPT3/8 500 10 10 NPT3/8 14 72 42 32 31.5 16 40 09 27 5.3 5.8
    VH2V-NPT1/2 500 13 12 NPT1/2 16 83 48 35 38.5 18 45 09 30 6.5 6
    VH2V-NPT3/4 400 20 20 NPT3/4 18 95 60 50 48.5 23 58 12 41 6.5 6
    VH2V-NPT1 350 25 23 NPT1 21 113 65 57 50.5 27.5 65 12 46 8.5 7

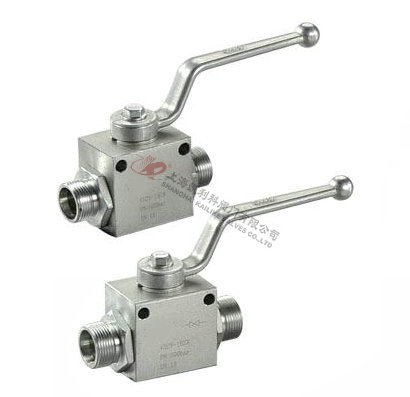

    LR螺纹连接口略图

    LR螺纹外形尺寸表

    简略型号 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
    VH2V-08LR 500 06 06 08 M14×1.5 10 67 40 26 31.5 13.5 35 09 22 4.5 4.8
    VH2V-12LR 500 10 10 12 M18×1.5 11 74 42 32 31.5 16 40 09 27 5.3 5.8
    VH2V-15LR 500 13 12 15 M22×1.5 12 82 48 35 38.5 18 45 09 30 6.5 6
    VH2V-18LR 500 13 12 18 M26×1.5 12 82 48 35 38.5 18 45 09 30 6.5 6
    VH2V-22LR 400 20 19 22 M30×2 14 101 60 50 48.5 23 58 12 41 6.5 6
    VH2V-28LR 350 25 24 28 M36×2 14 108 65 57 50.5 27.5 65 12 46 8.5 7

    SR螺纹连接口略图

    SR螺纹外形尺寸表

    简略型号 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
    VH2V-10SR 500 06 06 10 M18×1.5 12 73 40 26 31.5 13.5 35 09 22 4.5 4.8
    VH2V-14SR 500 10 10 14 M22×1.5 14 80 42 32 31.5 16 40 09 27 5.3 5.8
    VH2V-16SR 500 13 12 16 M24×1.5 14 86 48 35 38.5 18 45 09 30 6.5 6
    VH2V-20SR 500 13 12 20 M30×2 16 90 48 35 38.5 18 45 09 30 6.5 6
    VH2V-25R 400 20 20 25 M36×2 18 109 60 50 48.5 23 58 12 41 6.5 6
    VH2V-30SR 350 25 25 30 M42×2 20 120 65 57 50.5 27.5 65 12 46 8.5 7

    声明:【VH2V直通高压球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的VH2V直通高压球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
