Z41H高压铸钢闸阀

您的位置:阀门 - 闸阀 - Z41H高压铸钢闸阀 更新时间:2024-03-19 10:03:39
Z41H高压铸钢闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Z41H高压铸钢闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力...

    • 产品描述
    • 在线询价
    • 技术咨询

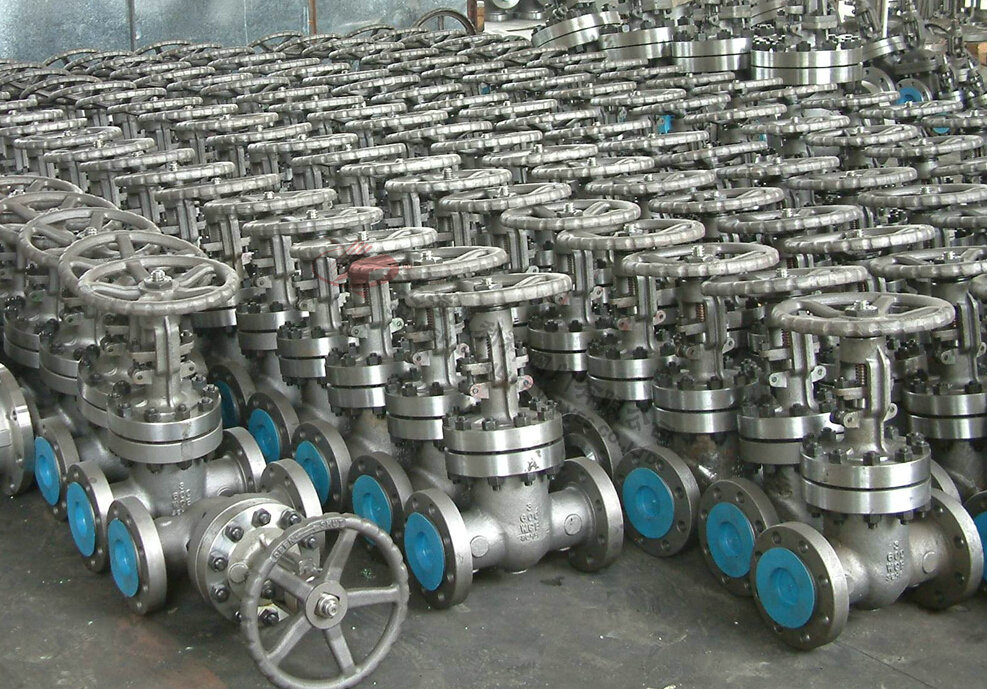

    Z41H高压铸钢闸阀Z41H高压铸钢闸阀

    Z41H高压铸钢闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的管路系统上,作为切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。

    产品名称: 高压铸钢闸阀 产品型号: Z41H
    公称通径: DN15~DN300 结构形式: 闸板式
    公称压力: 1.6Mpa~25.0Mpa 连接方式: 法兰、焊接
    适用温度: -20ºC~+150ºC~425ºC~550ºC 驱动方式: 手动、伞齿轮、电动
    阀体材质: WCB、铸钢、碳钢、不锈钢、铬钼钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Z41H高压铸钢闸阀广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的管路系统上,作为切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。

    产品特点

    1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
    2、密封面采用不锈钢和硬质合金,使用寿命长
    3、采用柔性石墨填料、密封可靠,操作轻便灵活
    4、驱动方式为手动、气动、电动、齿轮传动
    5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

    执行标准

    设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
    GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 HB/T9092

    主要性能参数

    型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
    Z41H-100C 100 10.0 ≤ 425 水、蒸汽、油品
    Z41H-160C 160 16.0
    Z41H-250C 250 25.0
    Z41Y-100C 100 10.0
    Z41Y-160C 160 16.0
    Z41Y-250C 250 25.0
    Z41Y-100I 100 10.0 ≤ 550 蒸汽、油品
    Z41Y-160I 160 16.0
    Z41Y-250I 250 25.0
    Z41W-100P 100 10.0 ≤ 200 醋酸类
    Z41W-160P 160 16.0
    Z41W-250P 250 25.0

    主要零部件材料

    型号 材料
    阀体、阀盖、闸板 阀杆 密封面 填料
    Z41H-100C 碳素钢 铬不锈钢 堆焊铁基合金 石棉石墨或柔性石墨
    Z41H-160C
    Z41H-250C
    Z41Y-100 堆焊硬质合金
    Z41Y-160
    Z41Y-250
    Z41Y-100I 铬钼钢 铬钼钢 堆焊硬质合金 石棉石墨或柔性石墨
    Z41Y-160I
    Z41Y-250I
    Z41W-100P 铬镍钼钛不锈钢 铬镍钼钛不锈钢 堆焊硬质合金 聚四氟乙烯
    Z41W-160P
    Z41W-250P

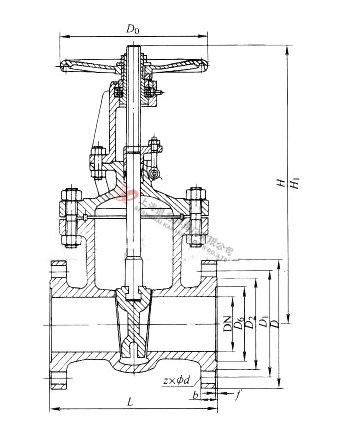

    外形结构图

    PN100主要外形尺寸(mm)

    DN L D D1 D2 D8 b z×ød H H1 D0 重量 / kg
    25 210 135 100 78 501 24 4×ø18 310 13
    32 230 150 110 82 65 24 4×ø23 320 20
    40 240 165 125 95 75 26 4×ø23 360 60
    50 250 195 145 112 85 28 4×ø25 490 558 360 50
    65 280 220 170 138 110 32 8×ø25 540 622 400 70
    80 310 230 180 148 115 34 8×ø25 572 671 400 100
    100 350 265 210 172 145 38 8×ø30 573 671 400 110
    125 400 310 250 210 175 42 8×ø34 744 892 560 180
    150 450 350 290 250 205 46 12×ø34 800 972 560 250
    200 550 430 360 312 265 54 12×ø41 800 972 560 360
    250 650 500 430 382 320 60 12×ø41 1050 1305
    300 750 585 500 442 375 70 16×ø48 1200 1505

    PN160主要外形尺寸(mm)

    DN L D D1 D2 D8 b z×ød H H1 H0 重量 / kg
    15 170 110 75 52 35 24 4×ø18 230 250 200 7
    20 190 130 90 62 45 26 4×ø23 260 288 200 10
    25 210 140 100 72 50 28 4×ø23 280 310 280 14
    32 230 165 115 85 65 30 4×ø25 312 350 320 21
    40 260 175 125 93 75 32 4×ø27 350 395 320 26
    50 300 215 165 132 95 36 8×ø25 512 612 360 73
    65 360 245 190 152 110 44 8×ø30 560 677 360 110
    80 390 260 205 168 130 46 8×ø30 585 686 400 141
    100 450 300 240 200 160 48 8×ø34 631 751 450 185
    125 525 355 285 238 190 60 8×ø41 723 868 560 320
    150 600 390 318 270 305 66 12×ø41 820 997 640 462
    200 750 480 400 245 265 78 12×ø48 990 1224 720 711
    PN250外形尺寸请联系我司技术部索取。

    声明:【Z41H高压铸钢闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Z41H高压铸钢闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
