Q11N-160P,320P内螺纹高压球阀

您的位置:阀门 - 球阀 - Q11N-160P,320P内螺纹高压球阀 更新时间:2024-03-19 10:03:18
Q11N-160P,320P内螺纹高压球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Q11N-160P/320P内螺纹高压球阀主要用于石油,天然气的长距离管线输送管道系统。由于长输管线用阀的独有特征,因而在设计时充分考虑了其承...

    • 产品描述
    • 在线询价
    • 技术咨询

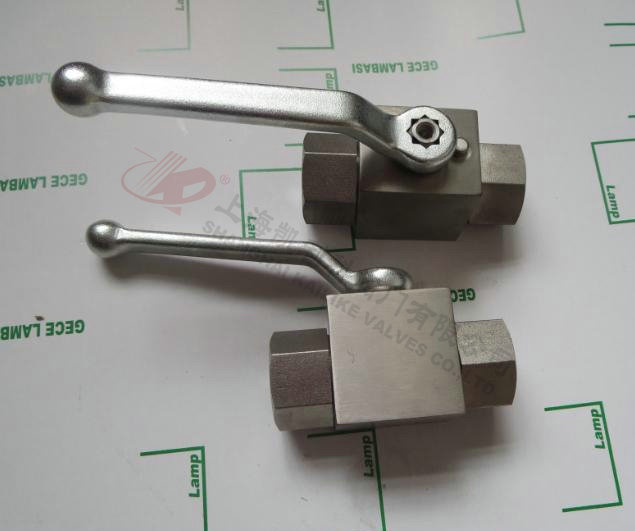

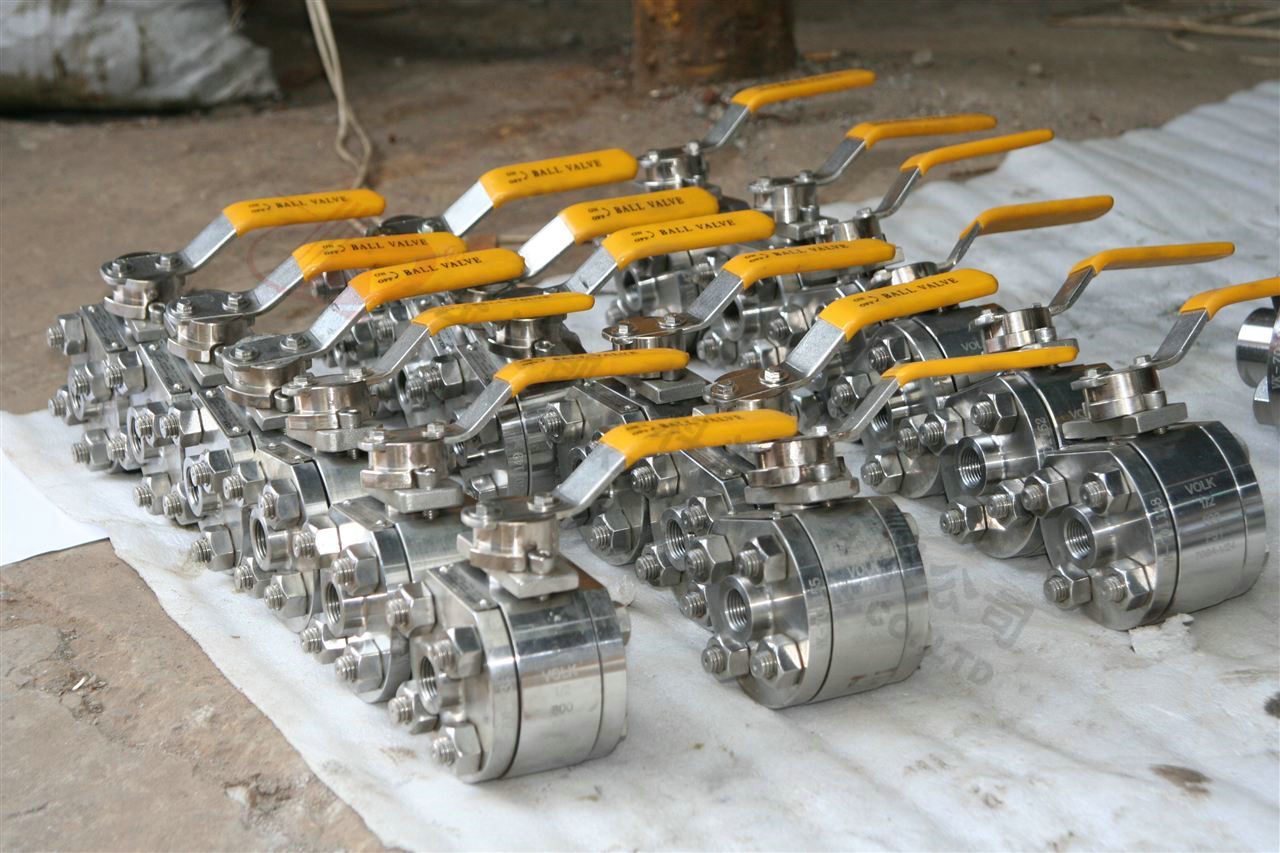

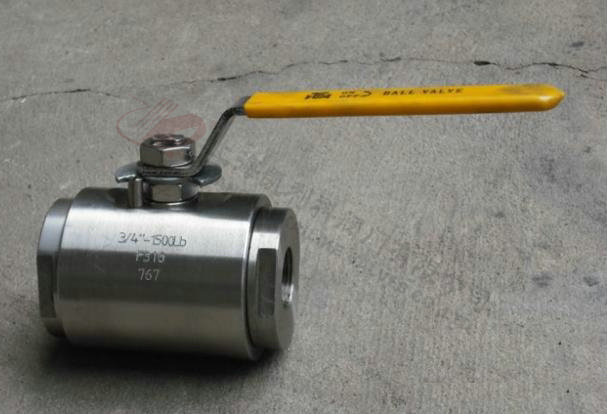

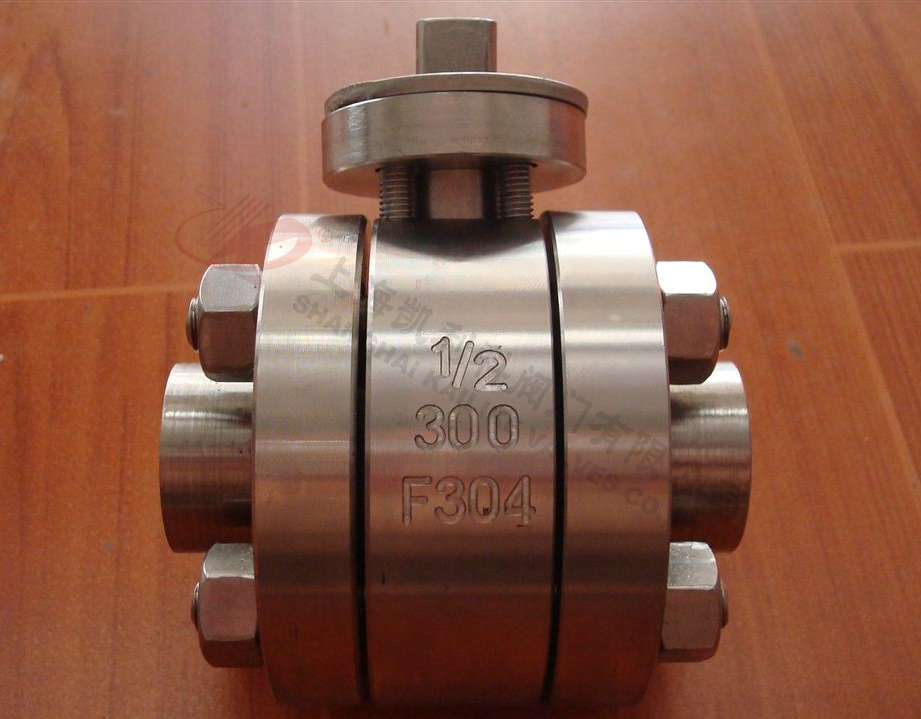

    Q11N-160P,320P内螺纹高压球阀Q11N-160P,320P内螺纹高压球阀

    Q11N-160P/320P内螺纹高压球阀主要用于石油,天然气的长距离管线输送管道系统。由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等;密封,结构设计属剑阀公司独有。适用于Class 150~2500Lb,工作温度80~550℃的长输管线和一般工业管线,其安全、耐恶劣环境性等的设计均已进行特殊考虑,适用于水、油品、蒸汽、气体、天然气等介质。

    产品名称: 内螺纹高压球阀 产品型号: Q11N-160P/320P
    公称通径: DN15~DN50 结构形式: 球形
    公称压力: 1.6Mpa~32.0Mpa、Class 150~2500Lb 连接方式: 内螺纹
    适用温度: ≤550ºC 驱动方式: 电动、气动
    阀体材质: 锻钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽、气体、天然气 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Q11N-160P/320P内螺纹高压球阀主要用于石油,天然气的长距离管线输送管道系统。由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等;密封,结构设计属凯利科公司独有。适用于Class 150~2500Lb,工作温度80~550℃的长输管线和一般工业管线,其安全、耐恶劣环境性等的设计均已进行特殊考虑,适用于水、油品、蒸汽、气体、天然气等介质。

    产品特点

    1.本产品所有部件均为锻件
    2.采用下装式阀杆,设备倒密封结构
    3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
    4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。
    5.密封面采用STL合金,可耐磨耐高温。
    6防静电、防火设计。

    设计标准(美标)

    设计和制造标准按照: ASME B16.34,API6D等;
    结构长度按照: ASME B16.10;
    连接端尺寸按照:ASME B16.5,ASME B16.25;
    检验和测试按照: API598;
    防火设计按照:API607;

    计标标准(国标)

    设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
    结构长度按照: GB12221;
    连接端尺寸按照:JB/T79,GB9113,HG20592;
    检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验


    主要零件材料

    零件名称 材料
    GB ASTM
    弹簧 60SizMnl AISI9260
    阀座 25 A105
    密封圈 PTFE PTFE
    O型圈 NBR NBR
    螺钉 35CrMo A193-B7
    垫片 PTFE柔性石墨
    下阀杆 2Cr13 A276-410
    垫片 PTFE柔性石墨
    底盖 25 A105
    阀体、端 25 A105
    垫片 PTFE柔性石墨
    O型圈 NBR NBR
    球体 A105+HCr
    滑动轴承   PTFE
    阀杆 2Cr13 A276-410
    注脂阀 组件
    垫片 PTFE+不锈钢 PTFE+304
    填料箱 25 A105
    压盖 25 A105
    O型圈 NBR NBR
    支架 Q235A 碳钢
    45 AISI C 1045
    连接套 45 AISI C 1045
    驱动装置 组件(电动或气动装置)

    (内螺纹)结构尺寸图



    (NPT螺纹)主要外形尺寸

    口径 d L L1 H W D L3
    流量 总长 中段瓣总长 中心高度 手柄长度 半插口 有效长度
    NPT3/8″ 10 100 60 62 150 17.80 10
    NPT1/2″ 14 100 60 65 150 21.85 10
    NPT3/4″ 19 140 80 74 180 27.30 13
    NPT1″ 24 140 80 80 180 34.05 13
    NPT11/4″ 31 160 9 95 255 42.80 13
    NPT11/2″ 39 180 100 98 255 48.80 13
    NPT2″ 48 200 110 108 255 61.35 16
    NPT21/2″ 63 - - - - 74.20 16
    NPT3″ 78 - - - - 90.15 16
    NPT4″ 98 - - - - 115.80 19
    采用:ASME、B16.11-1991标准。

    (G螺纹)主要外形尺寸

    公称通径DN(mm) Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P
    管螺纹 尺寸(mm) 管螺纹 尺寸(mm)
    d L H W E H W SW L
    5 1/4 11 70 43 108 42.5 - - - - 70
    10 3/8 11 70 43 108 42.5 - - - - -
    15 1/2 11 85 43 108 42.5 1/2 68 130 41 85
    20 3/4 14 95 45.5 146 47.5 3/4 77 180 46 95
    25 1 21 105 59.5 146 52.5 1 82 180 55 105
    32 11/4 25 120 64.5 146 60 11/4 115 300 70 120
    40 11/2 32 130 76 254 65 11/2 120 300 80 130
    50 2 38 150 81 254 75 2 130 300 90 130


    声明:【Q11N-160P,320P内螺纹高压球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q11N-160P,320P内螺纹高压球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
