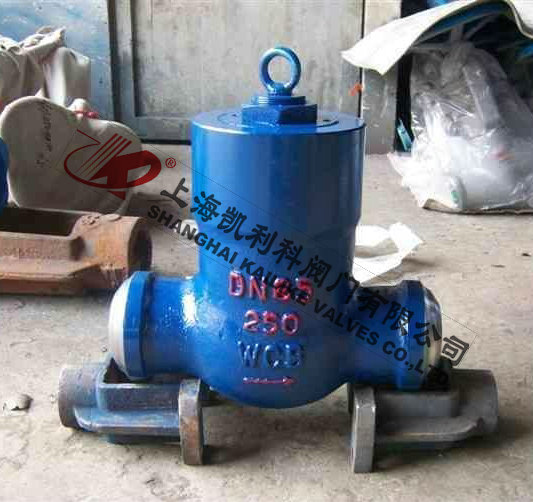

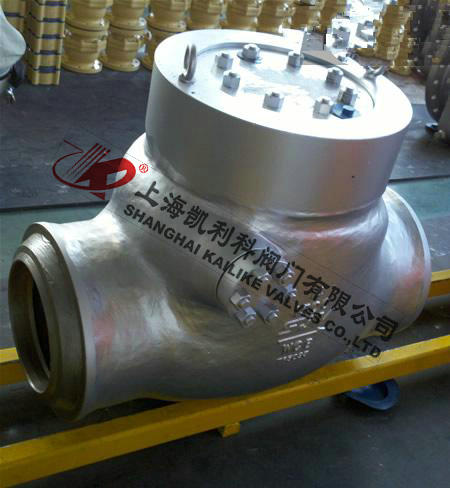

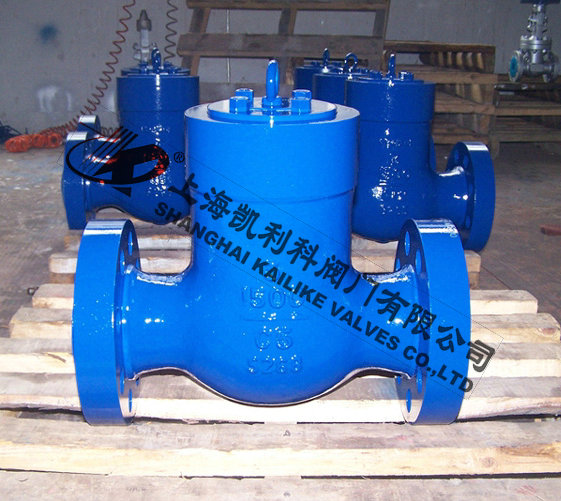

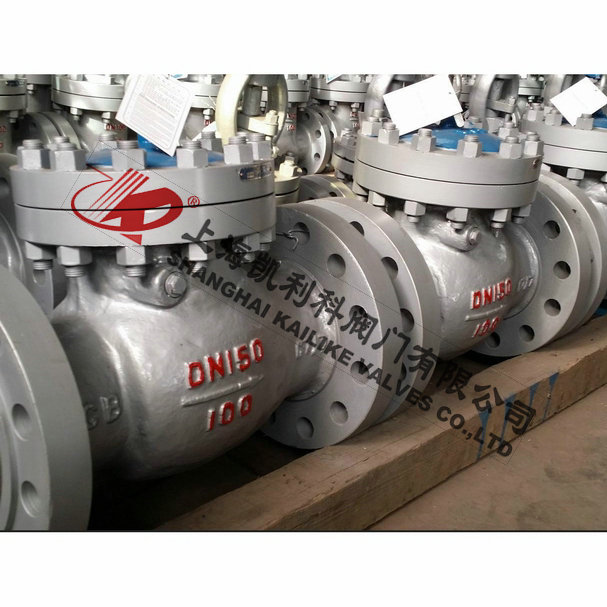

H64Y,H64H高压旋启式止回阀
H64Y、H64H高压旋启式止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。
|
产品名称： |
高压旋启式止回阀 |
产品型号： |
H64Y、H64H |
|
公称通径： |
DN10～DN700 |
结构形式： |
旋启式 |
|
公称压力： |
16.0MPa～25.0MPa～32.0MPa |
连接方式： |
焊接、法兰 |
|
适用温度： |
-29ºC～+550ºC |
驱动方式： |
介质推动 |
|
阀体材质： |
铸钢、铬钼钒钢、不锈钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
H64Y、H64H高压旋启式止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。
执行标准
1．设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。
2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。
3、压力-温度等级按E101、JB/T3595 API598 GB9131 标准规定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25标准规定或按用户配管尺寸要求。
性能规范
|
公称压力PN（MPa） |
试验压力Ps（MPa） |
工作压力 |
工作温度（度） |
适用介质 |
|
强度 |
密封（液） |
P54 |
P55 |
P57 |
|
10.0 |
15.0 |
11.0 |
|
|
|
≤425 |
水、蒸气、油品 |
|
16.0 |
24.0 |
17.6 |
|
|
|
|
20.0 |
30.0 |
22.0 |
|
|
|
|
25.0 |
37.5 |
27.5 |
|
|
|
|
32.0 |
48.0 |
36.0 |
|
|
|
|
P5410 |
30.0 |
22.0 |
10 |
|
|
≤540 |
蒸汽 |
|
P5414 |
37.5 |
27.5 |
14 |
|
|
|
P5417 |
48.0 |
36.0 |
17 |
|
|
|
P5510 |
37.5 |
27.5 |
|
10 |
|
≤550 |
|
P5514 |
48.0 |
36.0 |
|
14 |
|
|
P5517 |
53.0 |
39.0 |
|
17 |
|
|
P5710 |
48.0 |
36.0 |
|
|
10 |
≤570 |
|
P5714 |
55.0 |
40.0 |
|
|
14 |
|
P5717 |
60.0 |
44.0 |
|
|
17 |
主要零件材料
|
零件材料 |
材料牌号 |
|
阀体 |
WCB |
WC1 |
WC6 |
WC9 |
|
阀座 |
25 |
15CrMoA |
12Cr1MoVA |
|
阀瓣 |
WCB |
WC1 |
WC6 |
WC9 |
|
摇杆 |
WCB |
WC1 |
WC6 |
WC9 |
|
阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
|
密封环 |
1Cr17Ni2 |
20CrMo1VA |
|
密封环 |
S软钢（增强柔性石墨） |
S软钢 |
F软钢 |
外形结构图
主要外形尺寸美标1500Lb 、国标25.0MPa
|
公称通径PNS（in.） |
主要外形尺寸和连接尺寸（mm） |
|
d |
L |
H |
|
2 1/2 |
56 |
254 |
282 |
|
3 |
64 |
325 |
300 |
|
4 |
84 |
406 |
350 |
|
5 |
100 |
483 |
425 |
|
6 |
126 |
559 |
400 |
|
8 |
158 |
711 |
490 |
|
10 |
200 |
864 |
540 |
|
12 |
250 |
991 |
650 |
|
14 |
280 |
1067 |
710 |
主要外形尺寸美标2000Lb 、国标32.0MPa
|
公称通径PNS（in.） |
主要外形尺寸和连接尺寸（mm） |
|
d |
L |
H |
|
2 1/2 |
50 |
330 |
240 |
|
3 |
60 |
368 |
305 |
|
4 |
80 |
457 |
315 |
|
5 |
96 |
533 |
409 |
|
6 |
118 |
610 |
465 |
|
8 |
147 |
762 |
528 |
|
10 |
180 |
914 |
613 |
|
12 |
222 |
1041 |
680 |
|
14 |
254 |
1118 |
745 |
主要外形尺寸美标2500Lb 、国标42.0MPa
|
公称通径PNS（in.） |
主要外形尺寸和连接尺寸（mm） |
|
d |
L |
H |
|
3 |
54 |
368 |
297 |
|
4 |
70 |
457 |
385 |
|
5 |
86 |
533 |
410 |
|
6 |
104 |
610 |
455 |
|
8 |
130 |
762 |
557 |
|
10 |
162 |
914 |
615 |
|
12 |
210 |
1041 |
715 |
|
14 |
234 |
1118 |
790 |
|
16 |
264 |
1245 |
815 |
|
18 |
304 |
1397 |
815 |
