H44H,H44W不锈钢止回阀

您的位置:阀门 - 止回阀 - H44H,H44W不锈钢止回阀 更新时间:2024-03-19 10:03:54
H44H,H44W不锈钢止回阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:H44H、H44W不锈钢止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,其主要作用是防止介...

    • 产品描述
    • 在线询价
    • 技术咨询

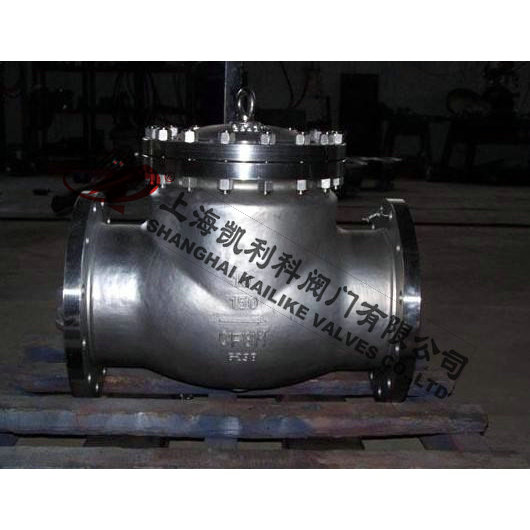

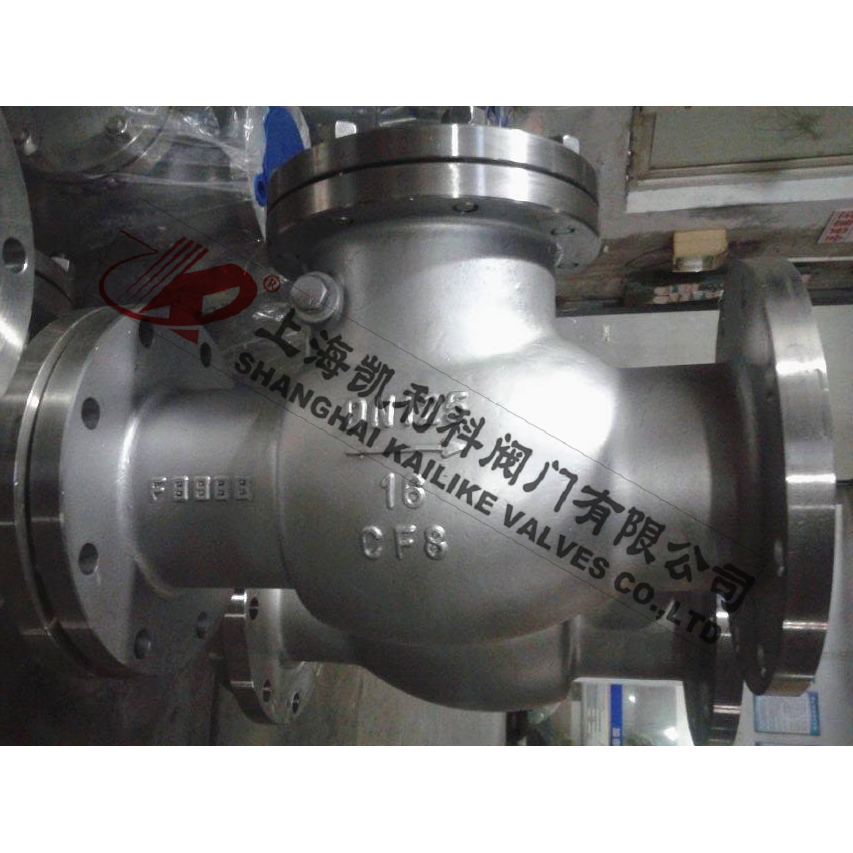

    H44H,H44W不锈钢止回阀H44H,H44W不锈钢止回阀

    H44H、H44W不锈钢止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放,适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。

    产品名称: 不锈钢止回阀 产品型号: H44H、H44W
    公称通径: DN50~DN600 结构形式: 旋启式
    公称压力: 1.6MPa~6.4MPa 连接方式: 焊接、法兰
    适用温度: -29ºC~+550ºC 驱动方式: 介质推动
    阀体材质: 铸钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽 生产厂家: 上海凯利科阀门有限公司

    产品说明

    H44H、H44W不锈钢止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放,适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。

    结构特点

    1、产品结构紧凑合理、密封可靠、性能优良。
    2、体积小、重量轻。
    3、适用范围广。
    4、阀瓣关闭快速、动作灵敏。
    5、关闭冲击力小、不易产生水锤现象。
    6、流道通畅、流体阻力小。

    应用规范

    设计与制造 GB/T12235
    连接端尺寸 结构长度 GB/T12221
    法兰尺寸 JB/T79
    检验与试验 JB/T9092
    材料 碳钢 GB/T12229
    不锈钢 GB/T12230
    合金钢 Q/ZB66
    标志 GB/T12220
    供货 JB/T7928

    主要零件材料

    阀体 阀盖 阀瓣 阀座 适用介质 适用温度
    (≤℃)
    不锈钢 304+D507Mo 304+D577 水、油品、蒸汽 300
    ZG1Cr18Ni9Ti 0Cr18Ni9+
    Stellite12
    0Cr18Ni9+
    Stellite6
    销酸类 200
    ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸类、混酸 200
    ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲铵液、磷酸 200
    ZG1Cr5Mo ZG1Cr5Mo+
    Stellite12
    ZG1Cr5Mo+
    Stellite6
    水、油品、蒸汽 550

    外形结构图



    主要外形尺寸1.6MPa

    公称通径DN L D D1 D2 b Z-Φd H WT(Kg)
    50 230 160 125 100 16 4-Φ18 135 21
    65 290 180 145 120 18 4-Φ18 142 28
    80 310 195 160 135 20 8-Φ18 165 38
    100 350 215 180 155 20 8-Φ18 180 58
    125 400 245 210 185 22 8-Φ18 210 92
    150 480 280 240 210 24 8-Φ23 233 130
    200 500 335 295 265 26 12-Φ23 304 210
    250 550 405 355 320 30 12-Φ25 348 294
    300 650 460 410 375 30 12-Φ25 390 367
    350 750 520 470 435 34 16-Φ25 430 410
    400 850 580 525 485 36 16-Φ30 468 461
    450 950 640 585 545 40 20-Φ30 523 570
    500 1025 705 650 608 44 20-Φ34 525 850

    主要外形尺寸2.5MPa

    公称通径DN L D D1 D2 b Z-Φd H WT(Kg)
    50 230 160 125 100 20 4-Φ18 160 22
    65 290 180 145 120 22 8-Φ18 175 29
    80 310 195 160 135 22 8-Φ18 185 38
    100 350 230 190 160 24 8-Φ23 220 61
    125 400 270 220 188 28 8-Φ25 248 96
    150 480 300 250 218 30 8-Φ25 276 132
    200 550 360 310 278 34 12-Φ25 350 213
    250 650 425 370 332 36 12-Φ30 410 297
    300 750 485 430 390 40 16-Φ30 430 372
    350 850 550 490 448 44 16-Φ34 518 415
    400 950 610 550 505 48 16-Φ34 560 480
    450 1025 660 600 555 50 20-Φ34 582 610
    500 1150 730 660 610 52 20-Φ41 618 920

    主要外形尺寸4.0MPa

    公称通径DN L D D1 D2 D6 b f f2 Z-Φd H WT(Kg)
    50 230 160 125 100 88 20 3 4 4-Φ18 169 22
    65 290 180 145 120 110 22 3 4 8-Φ18 173 20
    80 310 195 160 135 121 22 3 4 8-Φ18 185 38
    100 350 230 190 160 150 24 3 4.5 8-Φ23 220 61
    125 400 270 220 188 176 28 3 4.5 8-Φ25 248 96
    150 480 300 250 218 204 30 3 4.5 8-Φ25 270 132
    200 550 375 320 282 260 38 3 4.5 12-Φ30 342 213
    250 650 445 385 345 313 42 3 4.5 12-Φ34 401 297
    300 750 510 450 408 364 46 4 4.5 16-Φ34 423 372
    350 850 570 510 465 422 52 4 5 16-Φ34 455 415
    400 950 655 585 535 474 58 4 5 16-Φ41 510 480

    主要外形尺寸6.4MPa

    公称通径DN L D D1 D2 D6 b f f2 Z-Φd H WT(Kg)
    50 300 175 135 105 88 26 3 4 4-Φ23 177 27
    65 340 200 160 130 110 28 3 4 8-Φ23 197 37
    80 380 210 170 140 121 30 3 4 8-Φ23 212 57
    100 430 250 200 168 150 32 3 4.5 8-Φ25 248 89
    125 500 295 240 202 176 36 3 4.5 8-Φ30 296 135
    150 550 340 280 240 204 38 3 4.5 8-Φ34 330 184
    200 650 405 345 300 260 44 3 4.5 12-Φ34 385 266
    250 775 470 400 352 313 48 3 4.5 12-Φ41 445 396
    300 900 530 460 412 364 54 4 4.5 16-Φ41 474 643
    350 1025 595 525 475 422 60 4 5 16-Φ41 514 815
    400 1150 670 585 525 474 66 4 5 16-Φ48 616 1234

    声明:【H44H,H44W不锈钢止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的H44H,H44W不锈钢止回阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
