SRT高压T型过滤器
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:SRT高压T型过滤器由阀体、法兰、过滤网、阀盖及紧固件等部件组成,其安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机...

    • 产品描述
    • 在线询价
    • 技术咨询

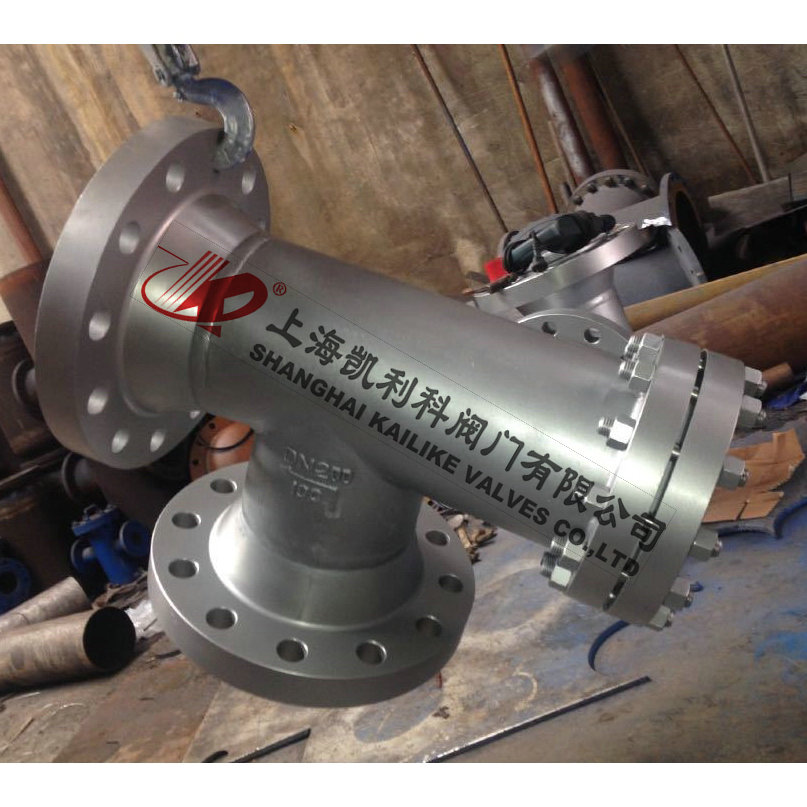

    SRT高压T型过滤器SRT高压T型过滤器

    SRT高压T型过滤器由阀体、法兰、过滤网、阀盖及紧固件等部件组成,其安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。该产品的过滤网材料主要有不锈钢多孔板、不锈钢编织网和不锈钢烧结网等。

    产品名称: 高压T型过滤器 产品型号: SRT
    公称通径: DN15~DN500 结构形式: T型
    工作压力: 1.6MPa~16.0MPa 连接方式: 焊接、法兰
    适用温度: -20ºC~+450ºC 功能作用: 过滤管道中的杂质
    阀体材质: 铸铁、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽、液体、气体等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    SRT高压T型过滤器由阀体、法兰、过滤网、阀盖及紧固件等部件组成,其安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。该产品的过滤网材料主要有不锈钢多孔板、不锈钢编织网和不锈钢烧结网等。

    执行标准

    设计标准 HG/T 21627-1991、GB/T 14382-1993、SH/T 3411-1999
    法兰标准 GB/T 9112-2000、HG 20592-2009、HG 20592-1997、HG 20615-1997
    结构长度标准 GB/T 12221或按客户要求
    试验与检验标准 JB/T 9092或客户指定标准

    结构原理

    高压T型过滤器可水平或垂直安装,但应注意水流方向与外壳箭头方向应一致,垂直安装时要求水流方向是自上而下,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。

    直流式原理图



    正折流原理图

    反折流原理图

    管路支管图


    高压T型过滤器有直通式、正折流、反正流三种类型,正折流式高压T型过滤器与反折流式高压T型过滤器在外形、结构、尺寸、功能上基本相同,其最大区别在于滤筒的丝网安装有别,正折流式丝网安装在滤筒内,反折流式丝网则安装在滤筒外,正折流式过滤的时候一般是从里向外,反折流式过滤的时候一般是从外向里,该种高压T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中用于保护管线系统上各种设备,如水泵、阀门等,免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏,本产品具有抗污性能强,排污方便,流通面积大,压力损失小,结构简单,体积小等特点。

    零部件材料

    序号 零件名称 材料名称
    1 法  兰 WCB 304 304L 316 316L
    2 阀  体 WCB 304 304L 316 316L
    3 滤  网 304 304L 316 316L
    4 紧固件 WCB/35# 304 304L 316 316L
    5 密封件 柔性石墨、聚四氟乙烯
    6 排放口 WCB 304 304L 316 316L
    7 阀  盖 WCB 304 304L 316 316L

    直流式外形结构图

    直流式主要外形尺寸

    公称通径
    DN(mm)
    尺寸(mm) 排放口"B" 重量(Kg)
    D L H H1 I PN1.0-2.5 PN4.0 PN1.0 PN2.5
    50 57 228 136 254 14 ZG1/2" DN20 10.7 12.7
    65 76 260 154 294 20 ZG1/2" DN20 14.6 16.8
    80 89 292 172 332 23 ZG1/2" DN20 18.4 21.4
    100 108 350 203 399 28 ZG1/2" DN20 22.5 32.3
    125 133 388 226 449 42 ZG3/4" DN20 31.7 45.4
    150 159 434 251 508 60 ZG3/4" DN20 40.8 59.3
    200 219 536 310 339 104 ZG3/4" DN20 67.2 97.8
    250 273 640 368 768 110 ZG3/4" DN20 103.3 149.2
    300 325 744 426 898 132, ZG3/4" DN20 128.1 212.9
    350 377 802 461 980 158 ZG3/4" DN25 166.9 289.1
    400 426 898 517 1100 179 ZG3/4" DN25 231 390.9
    500 529 1078 623 1339 227 ZG3/4" DN25 342.7 634
    600 630 1128 630 1438 277 ZG3/4" - 444.4 853
    700-1800 按客户需求定制

    正折流外形结构图

    正折流主要外形尺寸

    公称压力
    PN(MPa)
    公称通径
    DN(mm)
    尺寸(mm) 有效过滤
    面积(m2)
    排放口"B" 重量(Kg)
    D L L1 L2 H I PN1.0-2.5 PN4.0 PN1.0 PN2.5 PN4.0
    1.6-4.0 50 57 300 528 164 164 16 0.0135 ZG1/2" DN20 11.2 13.1 14.3
    65 76 338 594 184 184 25 0.021 ZG1/2" DN20 15.6 17.7 19.8
    80 89 368 652 196 196 30 0.0284 ZG1/2" DN20 18.3 23.2 24.9
    100 108 423 735 220 175 40 0.0382 ZG1/2" DN20 23.3 32.8 36.6
    125 133 466 814 240 194 45 0.0554 ZG3/4" DN20 31.8 46.2 52.4
    150 159 521 817 270 217 55 0.0788 ZG3/4" DN20 42.5 61.6 71
    200 219 630 1108 320 268 70 0.1277 ZG3/4" DN20 67.1 98.1 142.2
    250 273 738 1310 370 320 90 0.1936 ZG3/4" DN20 102.4 147 219.3
    300 325 846 1512 420 372 105 0.2697 ZG3/4" DN20 119.8 213.6 324.5
    350 377 911 1631 450 401 120 0.3279 ZG3/4" DN25 176.1 296.4 445.7
    400 426 1038 1840 521 449 140 0.4128 ZG3/4" DN25 244.4 403.7 659.9
    500 529 1234 2208 609 539 230 0.6486 ZG3/4" DN25 361.5 653.6 941.6
    600 630 1340 2454 710 564 250 0.8645 ZG3/4" DN25 481.2 897.5 -

    反折流外形结构图

    反折流主要外形尺寸

    公称压力
    PN(MPa)
    公称通径
    DN(mm)
    尺寸(mm) 有效过滤
    面积(m2)
    排放口"B" 重量(Kg)
    D L L1 L2 H I PN1.0-2.5 PN4.0 PN1.0 PN2.5 PN4.0
    1.6-4.0 50 57 300 528 164 164 16 0.0135 ZG1/2" DN20 11.2 13.1 14.3
    65 76 338 594 184 184 25 0.021 ZG1/2" DN20 15.6 17.7 19.8
    80 89 368 652 196 196 30 0.0284 ZG1/2" DN20 18.3 23.2 24.9
    100 108 423 735 220 175 40 0.0382 ZG1/2" DN20 23.3 32.8 36.6
    125 133 466 814 240 194 45 0.0554 ZG3/4" DN20 31.8 46.2 52.4
    150 159 521 817 270 217 55 0.0788 ZG3/4" DN20 42.5 61.6 71
    200 219 630 1108 320 268 70 0.1277 ZG3/4" DN20 67.1 98.1 142.2
    250 273 738 1310 370 320 90 0.1936 ZG3/4" DN20 102.4 147 219.3
    300 325 846 1512 420 372 105 0.2697 ZG3/4" DN20 119.8 213.6 324.5
    350 377 911 1631 450 401 120 0.3279 ZG3/4" DN25 176.1 296.4 445.7
    400 426 1038 1840 521 449 140 0.4128 ZG3/4" DN25 244.4 403.7 659.9
    500 529 1234 2208 609 539 230 0.6486 ZG3/4" DN25 361.5 653.6 941.6
    600 630 1340 2454 710 564 250 0.8645 ZG3/4" DN25 481.2 897.5 -




    声明:【SRT高压T型过滤器】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的SRT高压T型过滤器产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
