H72H,H72Y对夹式高压止回阀

您的位置:阀门 - 止回阀 - H72H,H72Y对夹式高压止回阀 更新时间:2024-03-19 10:03:41
H72H,H72Y对夹式高压止回阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:H72H、H72Y对夹式高压止回阀适用于公称压力PN16.0MPa~32.0MPa;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,H72型...

    • 产品描述
    • 在线询价
    • 技术咨询

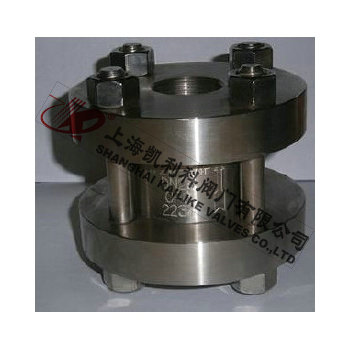

    H72H,H72Y对夹式高压止回阀H72H,H72Y对夹式高压止回阀

    H72H、H72Y对夹式高压止回阀适用于公称压力PN16.0MPa~32.0MPa;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,H72型对夹式高压止回阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

    产品名称: 对夹式高压止回阀 产品型号: H72H、H72Y
    公称通径: DN15~DN200 结构形式: 立式
    公称压力: 16.0MPa~32.0MPa 连接方式: 法兰
    适用温度: -29ºC~+425ºC 驱动方式: 介质推动
    阀体材质: 锻钢、铸钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    H72H、H72Y对夹式高压止回阀适用于公称压力PN16.0MPa~32.0MPa;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,H72型对夹式高压止回阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

    主要性能规范

    型号 公称压力
    PN(MPa)
    试验压力p(MPa) 工作压力
    p/MPa
    工作温度
    /℃
    工作介质
    壳体 密封
    H72Y-160 16 24 16 16 ≤200 氮、氢、铜按、氨气、碱液
    H72Y-320 32 48 32 32
    H72W-220R 22 33 22 22 尿素、甲胺
    H72W-320R 32 48 32 32

    主要零件材料

    零件名称 阀座、阀瓣 阀盖 阀体 O形圈
    H72Y-160 H72Y-320 铬钢 碳钢 铬钢 氟26-41橡胶
    H72W-220R H72W-320R 铬镍钼不锈

    外形结构图



    主要外形尺寸16.0MPa

    公称通径 尺寸(mm) 重量
    (kg)
    D D1 d M L L1
    10 95 42 10 M24 60 155 3.4
    15 95 42 12 M24 60 158 4.1
    25 105 50 15 M33 65 163 6.9
    32 115 62 25 M42 80 180 8.0
    40 165 88 32 M52 90 230 15
    50 165 88 39 M64 115 265 27
    365 200 116 53 M80 140 315 49
    80 225 138 60 M100 160 360 88
    100 260 160 76 M125 180 420 91
    125 300 195 90 M155 200 460 115
    150 330 212 120 M175 220 500 145
    200 400 250 176 M215 240 570 160

     主要外形尺寸32.0MPa

    公称通径
    DN(mm)
    尺寸(mm) 重量
    (kg)
    D D1 d M L L1
    10 95 42 10 M24 60 155 3.4
    15 105 50 12 M33 65 158 4.5
    25 115 62 23 M42 80 180 7.3
    32 135 70 29 M48 90 200 8.7
    40 165 88 34 M52 115 255 17
    50 200 116 53 M80 140 300 30
    65 225 138 60 M100 160 345 56
    80 260 160 68 M125 180 410 92
    100 300 195 85 M155 200 470 109
    125 330 212 120 M175 220 510 135
    150 400 250 135 M215 240 570 160
    200 480 320 176 M265 280 670 180


    声明:【H72H,H72Y对夹式高压止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的H72H,H72Y对夹式高压止回阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
