L44Y高压角式节流阀

您的位置:阀门 - 截止阀 - L44Y高压角式节流阀 更新时间:2024-03-19 10:03:27

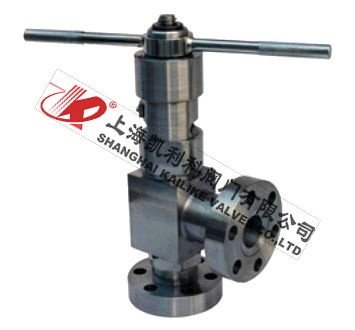

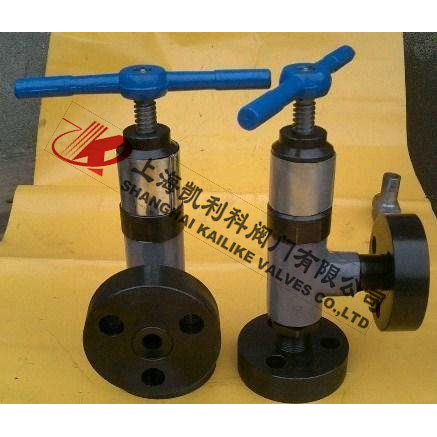

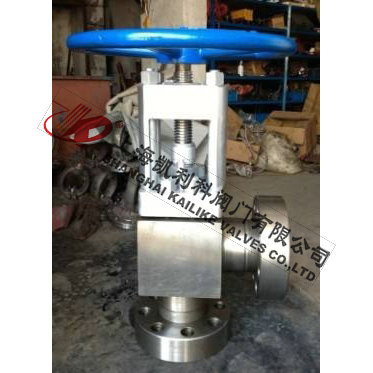

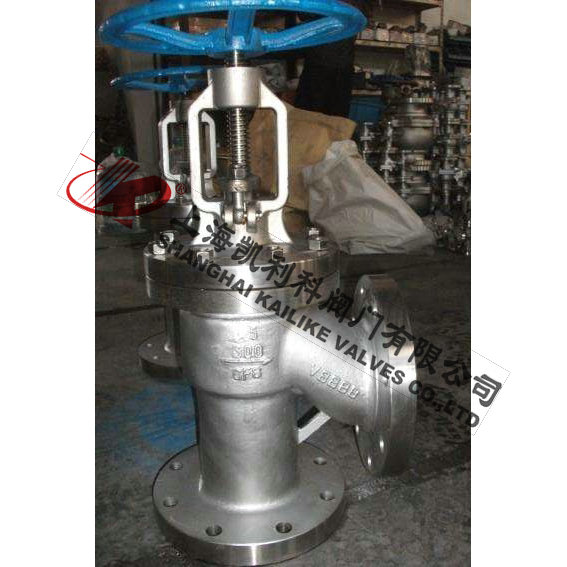

L44Y高压角式节流阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:L44Y高压角式节流阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。高压角式节流阀允许作调节和节流。...

    • 产品描述
    • 在线询价
    • 技术咨询
    L44Y高压角式节流阀L44Y高压角式节流阀

    L44Y高压角式节流阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。高压角式节流阀允许作调节和节流。公称压力16.0MPa-32.0MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

    产品名称: 高压角式节流阀 产品型号: L44Y
    公称通径: DN3~DN100 结构形式: 截止式
    公称压力: 16.0MPa~32.0MPa 连接方式: 法兰
    适用温度: -29ºC~+550ºC 驱动方式: 手轮、伞齿轮、气动、电动
    阀体材质: WCB、铸钢、碳钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    L44Y高压角式节流阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。高压角式节流阀允许作调节和节流。公称压力16.0MPa-32.0MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

    产品特点

    1、结构简单,制造和维修比较方便
    2、工作行程小,启闭时间短
    3、密封性好,密封面间磨擦力小,寿命较长

    性能规范

    公称压力 16 32 Mpa
    壳体试验 24 48
    密封试验 17.6 35.2
    气密封试验 0.5-0.7
    适用介质 C P R
    水、油品、蒸汽 氮氢混合气 碱液、液氨
    适用温度(℃) ≤200

    外形结构图

    外形尺寸

    型 号 通径
    DN(mm)
    主要连接尺寸 外形尺寸
    L D D1 M D2 b Z-фd LO H H1
    J44H-320
    L44H-320
    3 60 70 42 M14×1.5 10 15 3-16 100 71 77
    6 60 70 42 M14×1.5 10 15 3-16 150 80 94
    J44Y-160
    L44Y-160
    10 90 95 60 M24×2 10 20 3-18 200 260 275
    15 105 95 60 M24×2 16 20 3-18 200 268 288
    J44Y-320
    L44Y-320
    10 90 95 60 M24×2 10 20 3-18 200 268 275
    15 105 105 68 M33×2 17 20 3-18 200 268 288
    J44Y-160
    L44Y-160
    25 120 102 68 M33×2 28 20 3-18 300 225 245
    32 135 115 80 M42×2 37 22 4-18 300 222 248
    40 165 165 115 M52×2 47 28 6-26 350 265 300
    50 190 165 115 M64×3 59 32 6-26 400 303 345
    J44Y-320
    L44Y-320
    25 120 115 80 M42×2 35 22 4-18 300 225 245
    32 135 135 95 M48×2 41 25 4-22 300 222 248
    40 165 165 115 M64×3 58 32 6-26 350 265 300
    50 190 200 145 M80×3 70 40 6-29 400 303 345
    J44H-160
    L44H-160
    65 215 200 145 M80×3 73 40 6-29 710 430 490
    80 260 225 170 M100×3 93 50 6-33 810 520 600
    100 290 260 195 M125×4 115 60 6-36 850 595 685
    J44H-320
    L44H-320
    65 215 225 170 M100×3 90 50 6-33 710 430 490
    80 260 260 195 M125×4 112 60 6-36 810 520 600
    100 290 300 235 M155×4 130 75 8-39 850 595 285


    声明:【L44Y高压角式节流阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的L44Y高压角式节流阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
