A41Y不锈钢高压安全阀

您的位置:阀门 - 安全阀 - A41Y不锈钢高压安全阀 更新时间:2024-03-19 10:03:12
A41Y不锈钢高压安全阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:A41Y不锈钢高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P、A41Y-320P、A41Y-160R、A41Y-320R型适用于工作...

    • 产品描述
    • 在线询价
    • 技术咨询

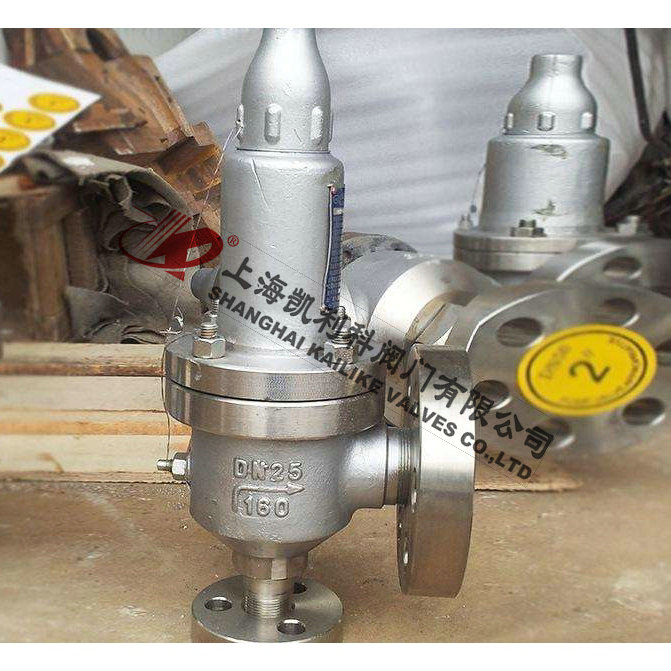

    A41Y不锈钢高压安全阀A41Y不锈钢高压安全阀

    A41Y不锈钢高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P、A41Y-320P、A41Y-160R、A41Y-320R型适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上,作为超压保护装置。连接法兰按JB/T2769-92的标准。

    产品名称: 不锈钢高压安全阀 产品型号: A41Y
    公称通径: DN15~DN50 结构形式: 弹簧式
    公称压力: 16.0MPa~32.0MPa 连接方式: 法兰
    适用温度: -15ºC~+200ºC 驱动方式: 弹簧自动起跳
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、蒸汽、液体、气体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    A41Y不锈钢高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P、A41Y-320P、A41Y-160R、A41Y-320R型适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上,作为超压保护装置。连接法兰按JB/T2769-92的标准。

    主要零部件

    NO 零件名称 A41Y-160材料 A41Y-160P材料 A41Y-160R材料
    1 法兰 35/35CrMoA 2Cr13 1Cr18Ni9Ti
    2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    3 阀体 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    5 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    6 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
    7 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    8 阀盖 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti
    9 调整螺杆 45 2Cr13 2Cr13
    10 阀帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti
    11 阀座、阀瓣密封面 堆焊Co基硬质合金

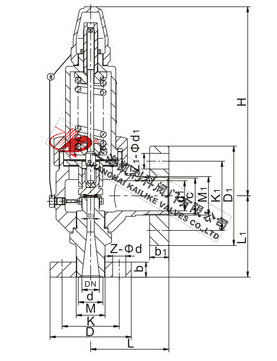

    外形结构图



    主要外形尺寸

    型号 公称
    通径
    do d M D K Z-Φd b d1 M1 D1 K1 Z1-Φd1 b1 L L1 ≈H
    A41Y-160
    (单法兰)
    15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85
    20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85
    25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85
    A41Y-160 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285
    32 12.14.16 37 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
    40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 145 6-29 40 165 165 350
    50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380
    A41Y-320 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
    25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
    32 12.14.16 41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285
    40 20 58 M64×2 165 115 6-26 32 65 M80×3 200 145 6-29 40 165 115 350
    50 25 70 M80×2 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380


    声明:【A41Y不锈钢高压安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的A41Y不锈钢高压安全阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
