Q641F气动球阀

您的位置:阀门 - 球阀 - Q641F气动球阀 更新时间:2024-03-19 10:03:16

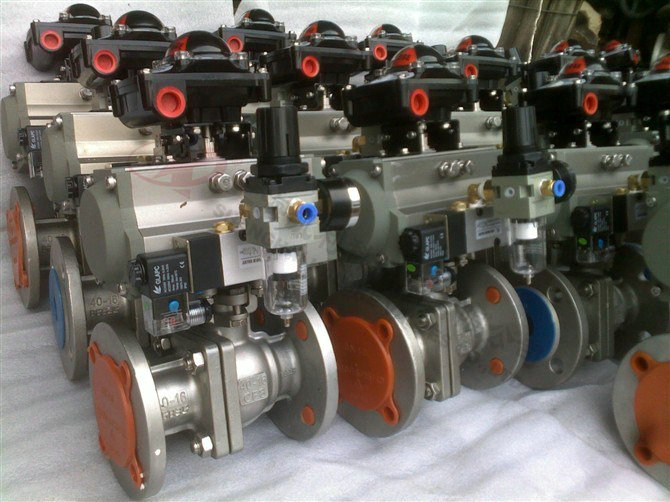

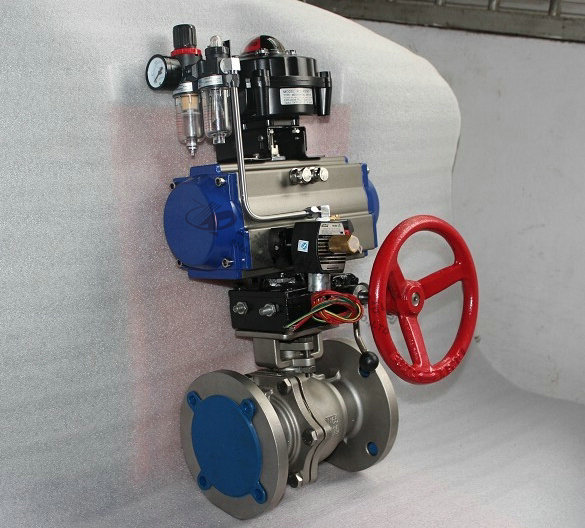

Q641F气动球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Q641F/H气动球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀(≤200°)及气动硬密封球阀(≤550°)两大类。气动球阀具...

    气动球阀相关产品

    • 产品描述
    • 在线询价
    • 技术咨询
    Q641F气动球阀Q641F气动球阀

    Q641F/H气动球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀(≤200°)及气动硬密封球阀(≤550°)两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动球阀广泛应用于石油、

    产品名称: 气动球阀 产品型号: Q641F/H
    公称通径: DN15~DN400 结构形式: 球形
    公称压力: 1.6Mpa~32.0Mpa 连接方式: 法兰、对夹、螺纹、焊接
    适用温度: ≤550ºC 驱动方式: 气动(可佩带手操)
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Q641F/H气动球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀(≤200°)及气动硬密封球阀(≤550°)两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

    产品特点

    (1)流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
    (2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
    (3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
    (4)阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
    (5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
    (6)下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

    技术参数

    公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
    额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
    公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
    允许压差(MPa) ≤公称压力
    阀体形式 两段式铸造球阀
    连接形式 法兰式、焊接式、螺纹式
    阀芯形式 "O"型球形阀芯
    密封填料 V型聚四氟乙烯填料、柔性石墨填料等
    流量特性 近似快开型
    动作范围 0~90°
    泄露量Q 按GB/T4213-92,小于额定KV0.01%
    可调范围 250:1 350:1
    配置执行机构 可配GT、SR、ST、AT、AW等系列气动执行机构
    控制方式 开关型(开关两位控制)、调节型(4~20mA控制)
    执行器参数
    执行器型号 GT、AT、AR、AW系列单双作用气动执行器
    供气压力 0.4~0.7MPa
    气源接口 G1/4"、G1/8"、G3/8"、G1/2"
    环境温度 -30~+70℃
    作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
    双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
    可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    零件材料

    零件名称 材料
    阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
    球体 2Cr13+氮化处理 304 316 316L
    阀杆 2Cr13 304 316 316L
    阀座密封圈 PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
    填料 V型PTFE四氟填料、柔性石墨

    性能规范

    公称通径DN(mm) DN15-300
    公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
    试验压力 强度试验 1.5 2.4 3.75 6.0 9.60
    密封试验 1.1 1.76 2.75 4.4 7.04
    低压气密试验 0.5~0.7
    适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

    气动执行器主要部件材料

    零件名称 缸体 端盖 活塞 O型圈 指示轴 螺栓
    QW系列
    AT系列
    铝合金型材
    (硬质阳极氧化)
    压铸铝合金
    (环氧树脂喷涂)
    压铸铝
    (镀镍磷合金)
    NBR ABC SUS304
    AW系列 铸钢
    (硬质阳极氧化)
      压铸铝
    (镀镍磷合金)
    NBR ABC SUS304

    结构图



    主要外形尺寸 (单位;mm)

    DN L H D D1 L0 Z-φd 执行器型号
    15 130 200 95 65 165 4-φ14 QW01/AT50D
    20 140 204 105 75 165 4-φ14 QW01/AT50D
    25 150 215 115 85 165 4-φ14 QW01/AT63D
    32 165 240 135 100 225 4-φ18 QW02/AT63D
    40 180 265 145 110 225 4-φ18 QW02/AT75D
    50 200 275 160 125 225 4-φ18 QW02/AT75D
    65 220 379 180 145 245 4-φ14/4-φ18 QW03/AT88D
    80 250 390 195 160 330 8-φ18 QW04/AT100D
    100 280/320 416 215/230 180/190 330 8-φ18/8-φ23 QW04/AT115D
    125 320/381 542 245/270 210/220 380 8-φ18/8-φ25 QW05/AT145D
    150 360/400 572 280/300 240/250 380 8-φ23/8-φ25 QW06/AT160D
    200 400/500 736 335/360 295/310 440 12-φ25/12-φ25 AW17
    250 530/568 926 405/425 355/370 580 12-φ25/12-φ30 AW20
    300 600/648 1059 460/485 410/430 715 12-φ25/16-φ30 AW28
    350 550/762 1127 520/550 470/490 875 16-φ25/16-φ34 AW28
    400 600/838 1398 580/610 525/550 995 16-φ30/16-φ34 AW35


    声明:【Q641F气动球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q641F气动球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
