Z61H高温高压焊接闸阀

您的位置:阀门 - 闸阀 - Z61H高温高压焊接闸阀 更新时间:2024-03-19 10:03:40
Z61H高温高压焊接闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Z61H高温高压焊接闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型。其遵循的温度-压力等级...

    • 产品描述
    • 在线询价
    • 技术咨询

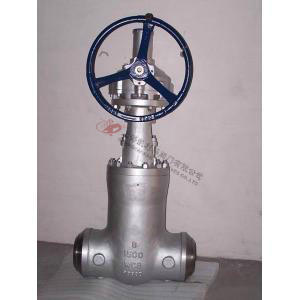

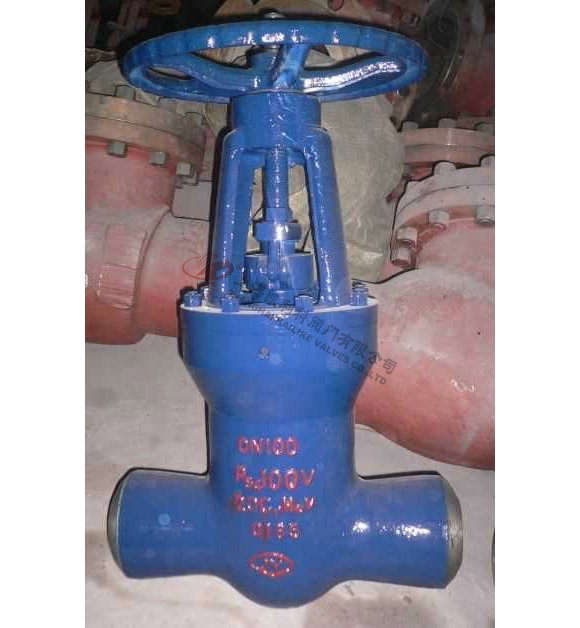

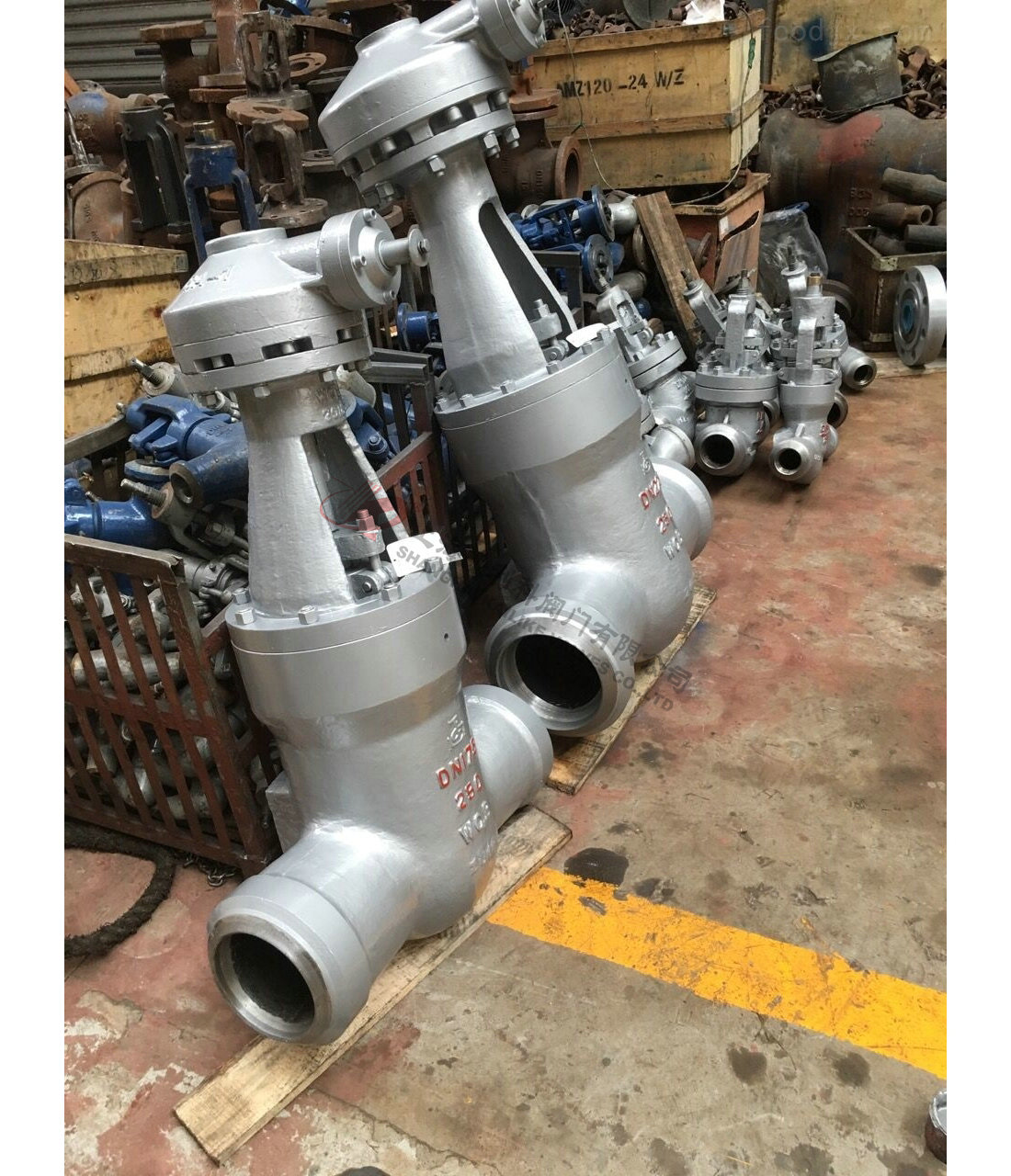

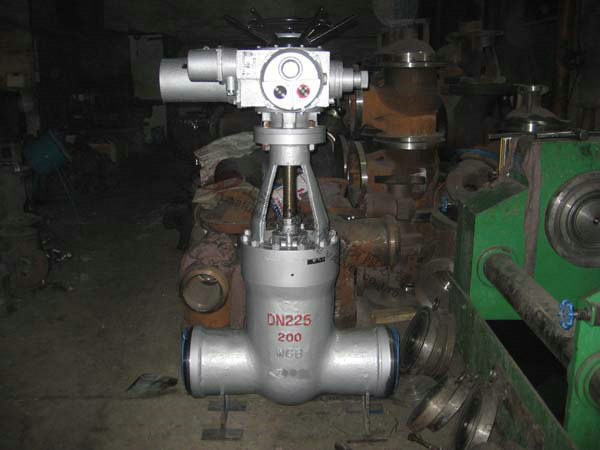

    Z61H高温高压焊接闸阀Z61H高温高压焊接闸阀

    Z61H高温高压焊接闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型。其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。电站焊接闸阀中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。

    产品名称: 高温高压焊接闸阀 产品型号: Z61H
    公称通径: DN50~DN800 结构形式: 闸板式
    公称压力: 16.0Mpa~32.0Mpa 连接方式: 焊接
    适用温度: -20ºC~+150ºC~425ºC~550ºC 驱动方式: 手动、伞齿轮、电动、气动、液动
    阀体材质: WCB、铸钢、碳钢、不锈钢、铬钼钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Z61H高温高压焊接闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型。其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。电站焊接闸阀中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。电站焊接闸阀适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

    产品特点

    1、壳体精密铸造工艺,外观光洁,组织均匀,满足高中低压要求。
    2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命。
    3、背密封设计,有效保护密封填料,杜绝跑冒滴漏。
    4、双闸板设计,密封面自动 100% 吻合,特别方便在线检修。
    5、高压水强度,高压气体强度,无损检测等多道检测,全面控制铸钢件质量。
    6、阀杆表面经精密磨削,抗擦伤,有效地减轻启闭力矩,操作更轻松。
    7、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏。
    8、双向承压密封设计,满足各类特殊工况的苛刻要求。
    9、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测。
    10、各类自控智能型电装选择,实现远程自动控制及自动检测。

    技术标准

    执行标准 设计与制造 结构长度 压力-温度等级 试验-检验
    E101
    JB/T3595 DL/T531
    E101
    JB2766 JB/T15188.1
    E101 JB/T3595 E101

    主要性能规范

    公称压力 强度试验(MPa) 密封试验(MPa) 适用温度℃ 适用介质
    25.0 37.5 27.5 ≤425
    蒸汽
    油品
    32.0 48.0 35.2 ≤425
    P54100V 30 11 ≤540
    P54140V 42 15.4
    P54170V 48 18.7

    主要零件材料

    1 阀体 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
    2 阀板 WCB、WC6、WC9
    3 阀杆 2Cr13、25Cr2MoV、20Cr1Mo1V1A
    4 阀盖 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
    5 压板 2Cr13、25Cr2MoV、20Cr1Mo1V1A
    6 填料 增强柔性石墨、V型聚四氟乙烯填料
    7 压盖 1Cr13、WCB、CF8、CF3、CF8M、CF3M
    8 支架 WCB、WC6、WC9
    9 电动执行器 壳体(HT200、WCB)

    外形结构图(手动)

    外形尺寸国标电站(手动)

    公称压力
    PN(MPa)
    公称通径
    DN(mm)
    外形尺寸及连接尺寸(mm)
    L D L1 d2 H
    16.0 15 90 23 10 13 182
    20 110 29 11 18 210
    25 120 35 12 23 235
    32 130 43 14 28 258
    40 150 49 15 36 285
    50 170 61 16 45 338
    20.0 15 90 23 10 13 182
    20 110 29 11 18 210
    25 120 35 12 23 235
    32 130 43 14 28 258
    40 150 49 15 36 285
    50 170 61 16 45 338
    25.0 15 90 23 10 13 182
    20 110 29 11 18 210
    25 120 35 12 23 235
    32 130 43 14 28 258
    40 150 49 15 36 285
    50 170 61 16 45 338

    高温高压焊接闸阀磅级电站(手动)

    型号 规格in 外形尺寸及连接尺寸(mm)
    d L H
    Z60Y-1500Lb
    Z61Y-1500Lb
    Z62Y-1500Lb
    2 56 254 671
    3 64 305 692
    4 84 406 790
    5 100 483 875
    6 126 559 1055
    8 158 711 1148
    Z60Y-2000Lb
    Z61Y-2000Lb
    Z62Y-2000Lb
    2 50 330 640
    3 60 368 690
    4 80 457 806
    5 96 533 980
    6 118 610 1090
    Z60Y-2000Lb
    Z61Y-2000Lb
    Z62Y-2000Lb
    2 46 330 639
    3 54 368 680
    4 70 457 805
    5 86 533 965
    6 104 610 1070
    Z60Y-3500Lb
    Z61Y-3500Lb
    Z62Y-3500Lb
    3 44 440 745
    4 56 540 860

    外形结构图(伞齿轮)

    高温高压焊接闸阀磅级电站(伞齿轮)

    型号 规格in 外形尺寸及连接尺寸(mm)
    d L H
    Z560Y-1500Lb
    Z561Y-1500Lb
    Z562Y-1500Lb
    DN200 158 711 813
    DN250 200 864 998
    DN300 250 991 1156
    DN400 280 1067 1287
    DN450 318 1194 1413
    Z560Y-2000Lb
    Z561Y-2000Lb
    Z562Y-2000Lb
    DN200 148 762 935
    DN250 180 914 1050
    DN300 222 1041 1150
    DN350 254 1118 1231
    DN400 294 1245 1330

    高压焊接闸阀磅级电站(伞齿轮)

    型号 规格in 外形尺寸及连接尺寸(mm)
    d L H
    Z560Y-2500Lb
    Z561Y-2500Lb
    Z562Y-2500Lb
    DN150 127 610 928
    DN200 130 762 851
    DN250 162 914 1031
    DN300 210 1041 1166
    DN400 234 1118 1217
    DN500 264 1245 1381
    Z560Y-3500Lb
    Z561Y-3500Lb
    Z562Y-3500Lb
    DN125 74 616 774
    DN150 88 692 857
    DN200 116 846 1041
    DN250 142 1000 1197
    DN300 174 1124 1338

    外形结构图(电动)

    高温高压焊接闸阀磅级电站(电动)

    PN DN D L H L1 L2
    Z962H-250
    Z961Y-250
    Z960Y-250
    Z962Y-P54100V
    Z960Y-P54100V
    50 43 216 840 363 197
    65 57 254 915 363 197
    80 67 305 950 363 197
    100 84 406 1164 437 277
    125 100 483 1402 437 277
    150 125 700 1129 - -
    175 158 711 1650 457 309
    225 200 864 1650 554 309
    300 280 1067 2106 764 398
    Z960Y-320
    Z961Y-320
    Z960Y-P57170V
    100 96 533 1236 437 277
    125 118 610 1402 437 277
    150 148 762 1403 526 283
    175 148 762 1650 554 309
    225 222 1041 1650 554 309
    350 350 1250 2255 - -


    声明:【Z61H高温高压焊接闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Z61H高温高压焊接闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
