PZ973H,PZ973X电动刀闸阀

您的位置:阀门 - 闸阀 - PZ973H,PZ973X电动刀闸阀 更新时间:2024-03-19 10:03:35
PZ973H,PZ973X电动刀闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:PZ973H/PZ973X电动刀闸阀其应用范围非常广泛,从矿山、电厂的选煤、排矸、排渣,到城市的污水处理;从水泥、造纸厂的浆液输送,到食品、...

    • 产品描述
    • 在线询价
    • 技术咨询

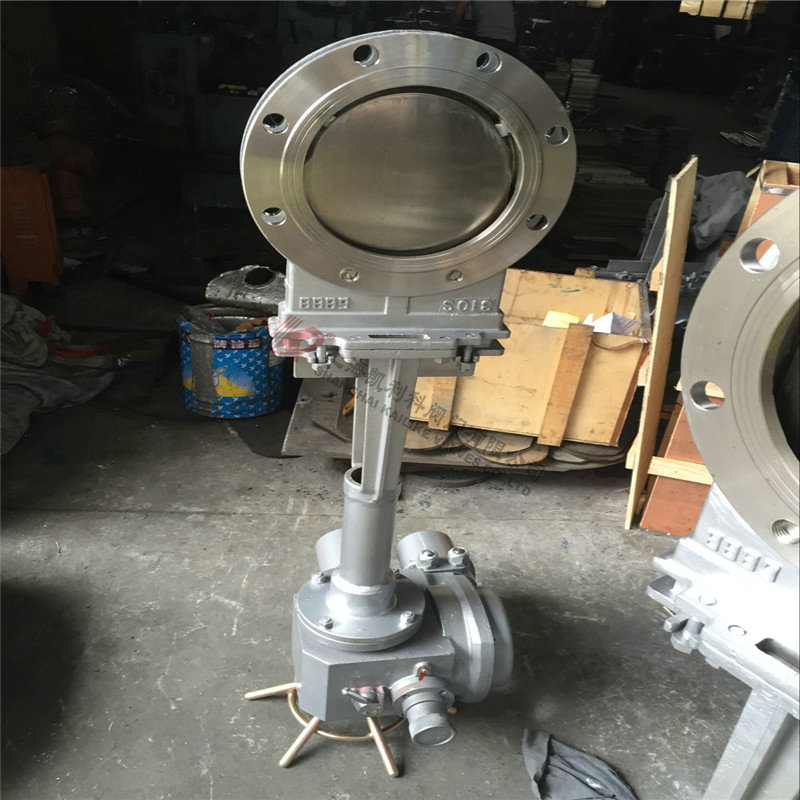

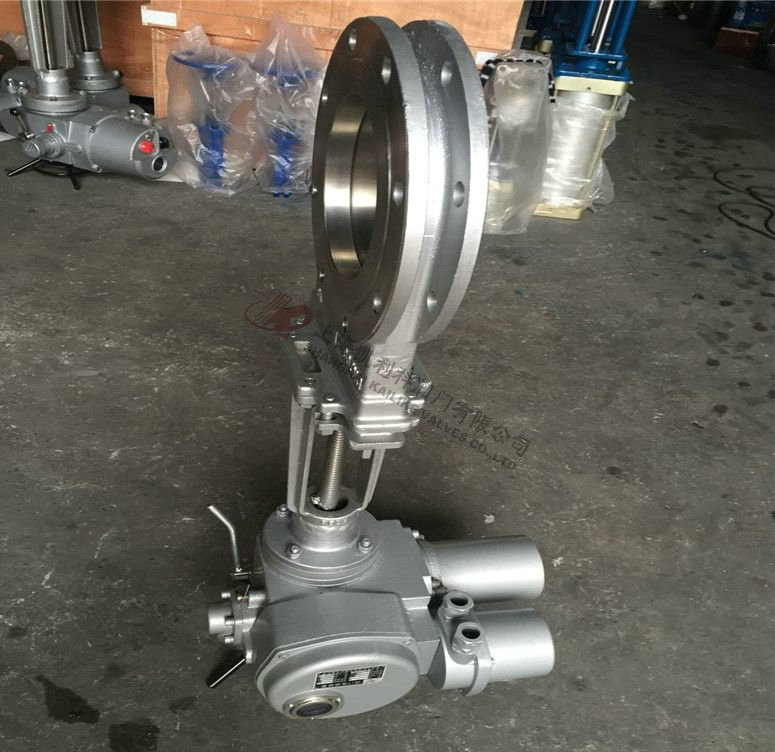

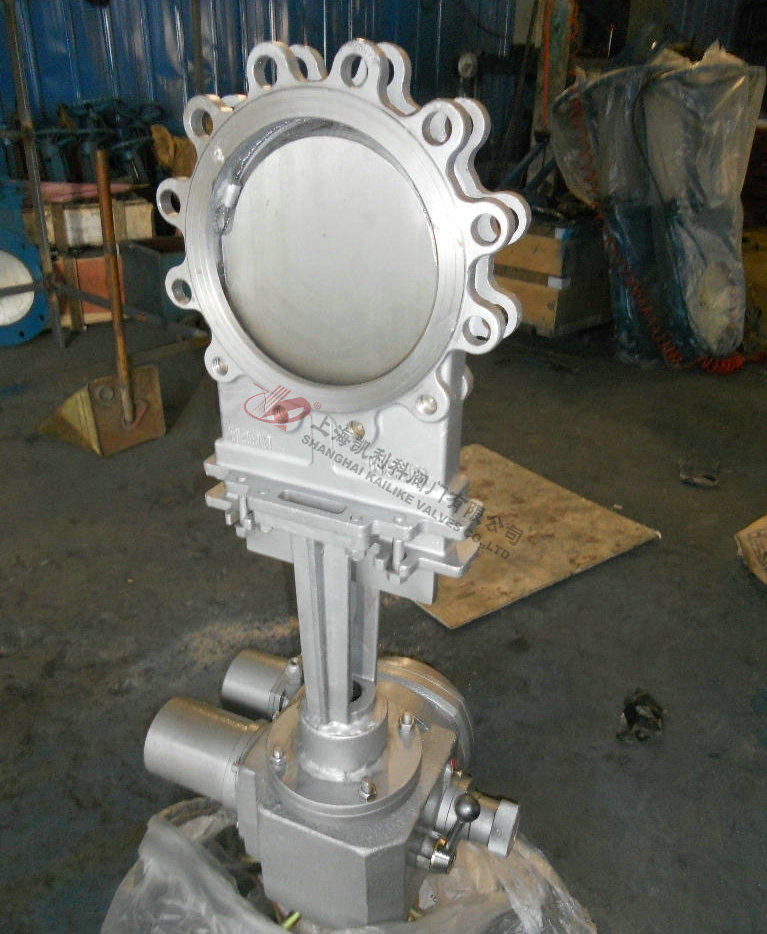

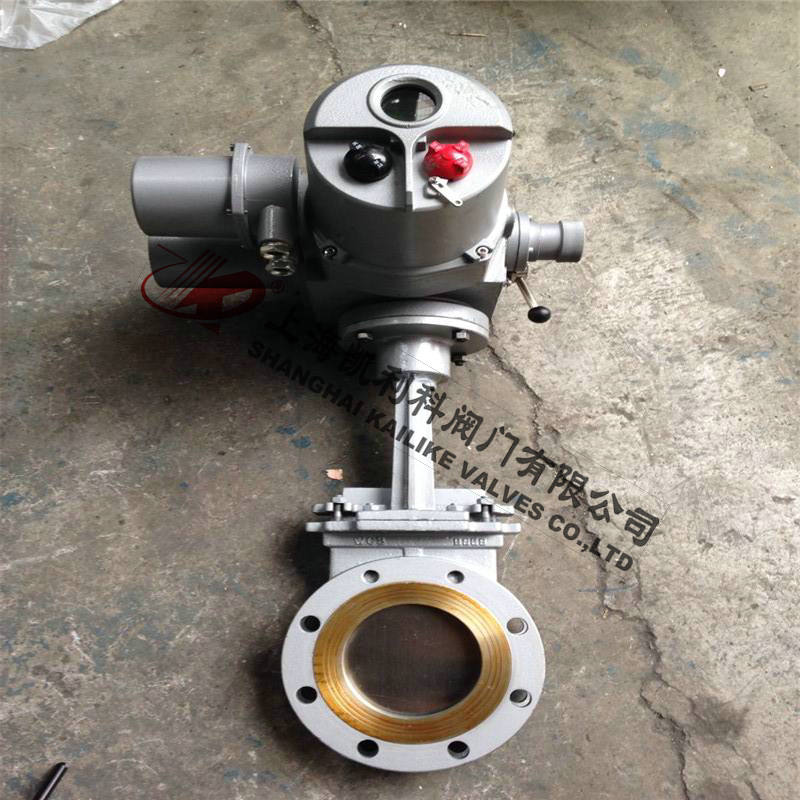

    PZ973H,PZ973X电动刀闸阀PZ973H,PZ973X电动刀闸阀

    PZ973H/PZ973X电动刀闸阀其应用范围非常广泛,从矿山、电厂的选煤、排矸、排渣,到城市的污水处理;从水泥、造纸厂的浆液输送,到食品、卫生、医药等专业管道。超

    产品名称: 电动刀闸阀 产品型号: PZ973H、PZ973X
    公称通径: DN50~DN1200 结构形式: 单闸板、双闸板
    公称压力: 0.6Mpa~2.5Mpa 连接方式: 法兰、对夹
    适用温度: -20ºC~+150ºC~425ºC 驱动方式: 手动、链轮、伞齿轮、电动、气动、液动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 排渣、煤灰、石灰、浆液、污水、糖浆等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    PZ973H/PZ973X电动刀闸阀其应用范围非常广泛,从矿山、电厂的选煤、排矸、排渣,到城市的污水处理;从水泥、造纸厂的浆液输送,到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣,易安装,易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大,占空间,易积渣,不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

    产品概述

    电动刀闸阀采用多回转电动装置,用以驱动和控制阀门的开启和关闭,操作人员可以在控制室内远距离对阀门进行控制,也可以现场手动操作,也可以与计算机配合实现计算机自动控制。用户可根据实际需要进行选择。广泛应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

    技术范围

    公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
    公称通径:DN50mm~DN2000mm NPS 2"~80"
    适用温度:-38℃~1100℃(具体温度范围视密封副材质和介质性质而定)
    连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
    主体材料:C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
    密封形式:硬密封、软密封
    泄 漏 量:硬密封:D级(液体0.1×DNmm3/s);软密封:A级(零泄漏)
    配套附件:安装法兰

    电动装置参数

    电源:AC380V、50HZ
    2、标准型:标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65,可直接用于户外
    3、防水型:产品具有防尘、防浸水(IP67)的外壳防护等级
    4、防爆型(EX):防爆等为DⅡ BT4/DⅡ CT4(不含乙炔)
    5、环境温度:-20℃~40℃
    6、可选:配电气控制器

    产品特性

    1、启闭迅速,平衡可靠,自动化程度高
    2、安装高度及位置不受限制
    3、采用防爆型电动装置,在易燃易爆,甚至有毒气体环境中可以正常工作
    4、配有手动,万一供电间断,可以手动操作开启或关闭阀门,有效控制介质,防止事故发生

    主要零部件材质Key parts material

    阀体、上盖
    body,upper cap
    碳钢、不锈钢
    Carbon steel,stainless steel
    阀板
    Valve plate
    不锈钢
    Stainless steel
    阀杆
    Stem
    不锈钢
    Stainless steel
    密封圈
    Seal ring
    橡胶、四氟、不锈钢、硬质合金
    Rubber,PTFE,stainless steel,hard alloy

    主要性能规范Key performance indicators

    公称压力
    Nominal pressure
    PN
    壳体试验
    Casing test
    1.5×PN
    密封试验
    Leak test
    1.1×PN
    工作温度
    Operating temperature
    橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃
    Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
    适用介质
    Working medium
    糖浆、纸浆、污水、煤浆、灰、渣水混合物
    Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

    设计标准

    设计制造Design and manufacture: JB/T8691-1998
    法兰连接Flange connection: GB/T9113.1-2000 JB/T79-94
    结构长度Stuctural length: GB/T15188.2-94
    试验验收Testing and acceptance: GB/T13927-92

    外形结构图

    主要外形尺寸

    主要外形及连接尺寸Profile and connection dimension 单位Unit:mm
    PN DN L D D1 D2 H N-M PN DN L D D1 D2 H N-M
    0.6 150 57 280 240 210 980 8-20 1.0 150 57 285 240 210 980 8-20
    200 70 335 295 265 1055 8-20 200 70 340 295 265 1055 12-20
    250 70 390 350 320 1060 12-20 250 70 405 355 310 1060 12-22
    300 76 440 400 368 1230 12-20 300 76 460 410 375 1230 12-22
    350 76 500 460 428 1250 16-20 350 76 520 470 435 1250 16-22
    400 89 565 515 482 1767 16-22 400 89 580 525 485 1767 16-27
    450 89 615 565 532 1920 20-22 450 89 640 585 545 1920 20-27
    500 114 670 620 585 2010 20-22 500 114 715 650 609 2010 20-30
    600 114 780 725 685 2110 20-27 600 114 840 770 720 2110 20-36
    700 130 895 840 800 2400 24-27 700 130 910 840 788 2400 24-36
    800 130 1010 950 898 2800 24-30 800 130 1025 950 895 2800 24-36
    900 140 1110 1050 1005 3000 28-30 900 140 1125 1050 998 3000 28-36
    1000 216 1220 1160 1115 3400 28-30 1000 216 1255 1170 1110 3400 28-42
    1200 254 1450 1380 1325 3900 32-36 1200 254 1485 1390 1325 3900 32-48


    声明:【PZ973H,PZ973X电动刀闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的PZ973H,PZ973X电动刀闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
