H64Y,H64H高温高压电站止回阀

您的位置:阀门 - 止回阀 - H64Y,H64H高温高压电站止回阀 更新时间:2024-03-19 10:03:52
H64Y,H64H高温高压电站止回阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:H64Y、H64H高温高压电站止回阀支管两端为焊结结构,焊结坡口可按标准或用户要求制作,适用于火电厂、石油化工、冶金等高温高压的水、蒸...

    • 产品描述
    • 在线询价
    • 技术咨询

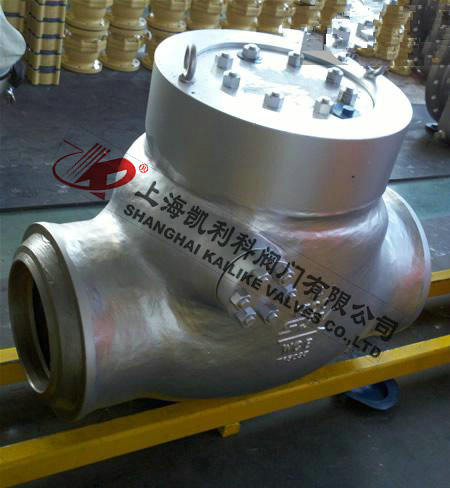

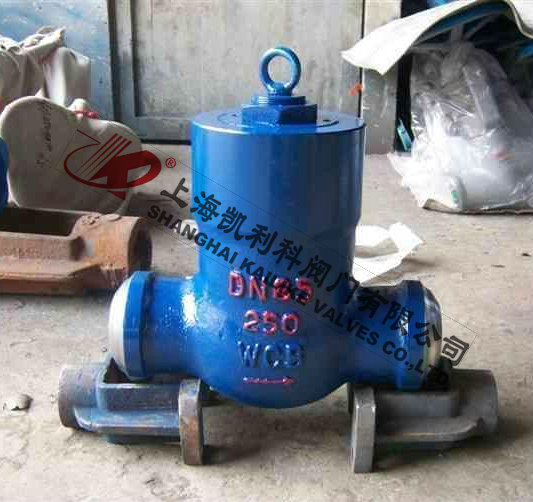

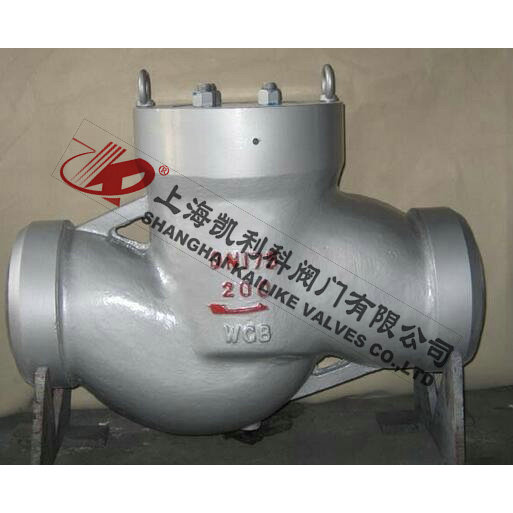

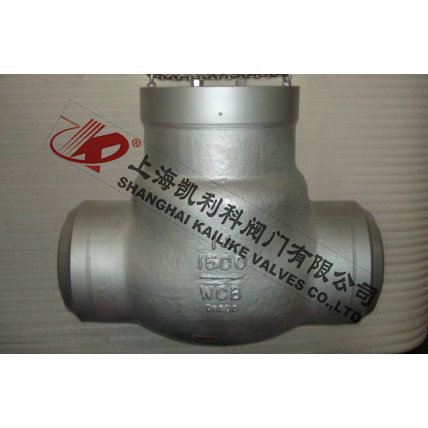

    H64Y,H64H高温高压电站止回阀H64Y,H64H高温高压电站止回阀

    H64Y、H64H高温高压电站止回阀支管两端为焊结结构,焊结坡口可按标准或用户要求制作,适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。

    产品名称: 高温高压电站止回阀 产品型号: H64Y、H64H
    公称通径: DN10~DN700 结构形式: 旋启式、升降式
    公称压力: 16.0MPa~25.0MPa~32.0MPa 连接方式: 焊接、法兰
    适用温度: -29ºC~+550ºC 驱动方式: 介质推动
    阀体材质: 铸钢、铬钼钒钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽 生产厂家: 上海凯利科阀门有限公司

    产品说明

    H64Y、H64H高温高压电站止回阀支管两端为焊结结构,焊结坡口可按标准或用户要求制作,适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型;另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。

    执行标准

    1.设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。
    2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。
    3、压力-温度等级按E101、JB/T3595  API598 GB9131 标准规定。
    4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25标准规定或按用户配管尺寸要求。

    性能规范

    公称压力PN(MPa) 试验压力Ps(MPa) 工作压力 工作温度(度) 适用介质
    强度 密封(液) P54 P55 P57
    10.0 15.0 11.0       ≤425 水、蒸气、油品
    16.0 24.0 17.6
    20.0 30.0 22.0
    25.0 37.5 27.5
    32.0 48.0 36.0
    P5410 30.0 22.0 10     ≤540 蒸汽
    P5414 37.5 27.5 14
    P5417 48.0 36.0 17
    P5510 37.5 27.5   10   ≤550
    P5514 48.0 36.0   14
    P5517 53.0 39.0   17
    P5710 48.0 36.0     10 ≤570
    P5714 55.0 40.0     14
    P5717 60.0 44.0     17

    主要零件材料

    零件材料 材料牌号
    阀体 WCB WC1 WC6 WC9
    阀座 25 15CrMoA 12Cr1MoVA
    阀瓣 WCB WC1 WC6 WC9
    摇杆 WCB WC1 WC6 WC9
    阀盖 25 15CrMoA 12Cr1MoVA
    密封环 1Cr17Ni2 20CrMo1VA
    密封环 S软钢(增强柔性石墨) S软钢 F软钢

    外形结构图



    主要外形尺寸美标1500Lb 、国标25.0MPa

    公称通径PNS(in.) 主要外形尺寸和连接尺寸(mm)
    d L H
    2 1/2 56 254 282
    3 64 325 300
    4 84 406 350
    5 100 483 425
    6 126 559 400
    8 158 711 490
    10 200 864 540
    12 250 991 650
    14 280 1067 710

    主要外形尺寸美标2000Lb 、国标32.0MPa

    公称通径PNS(in.) 主要外形尺寸和连接尺寸(mm)
    d L H
    2 1/2 50 330 240
    3 60 368 305
    4 80 457 315
    5 96 533 409
    6 118 610 465
    8 147 762 528
    10 180 914 613
    12 222 1041 680
    14 254 1118 745

    主要外形尺寸美标2500Lb 、国标42.0MPa

    公称通径PNS(in.) 主要外形尺寸和连接尺寸(mm)
    d L H
    3 54 368 297
    4 70 457 385
    5 86 533 410
    6 104 610 455
    8 130 762 557
    10 162 914 615
    12 210 1041 715
    14 234 1118 790
    16 264 1245 815
    18 304 1397 815


    声明:【H64Y,H64H高温高压电站止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的H64Y,H64H高温高压电站止回阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
