A44Y,A48Y高温高压蒸汽安全阀

您的位置:阀门 - 安全阀 - A44Y,A48Y高温高压蒸汽安全阀 更新时间:2024-03-19 10:03:13

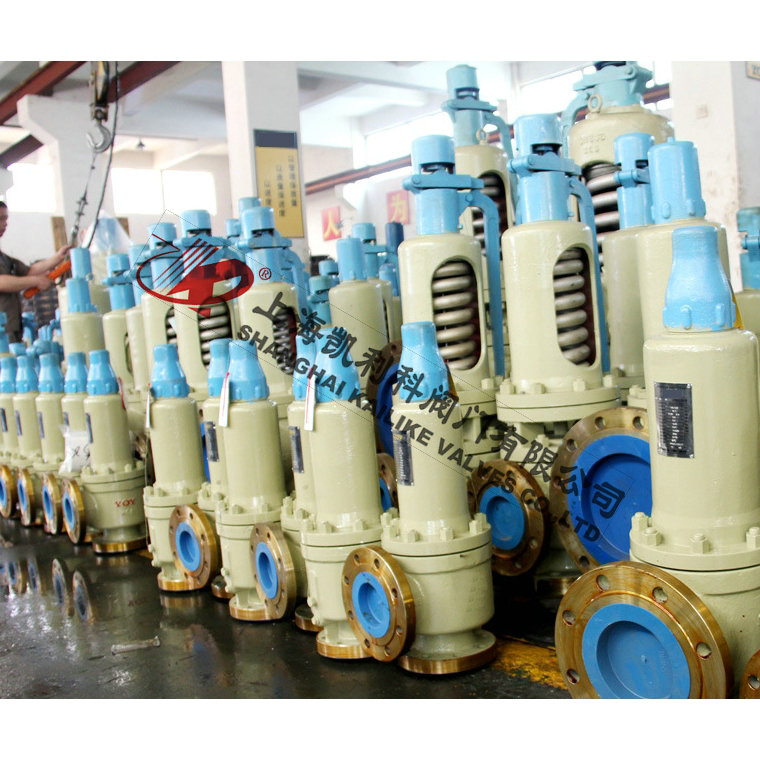

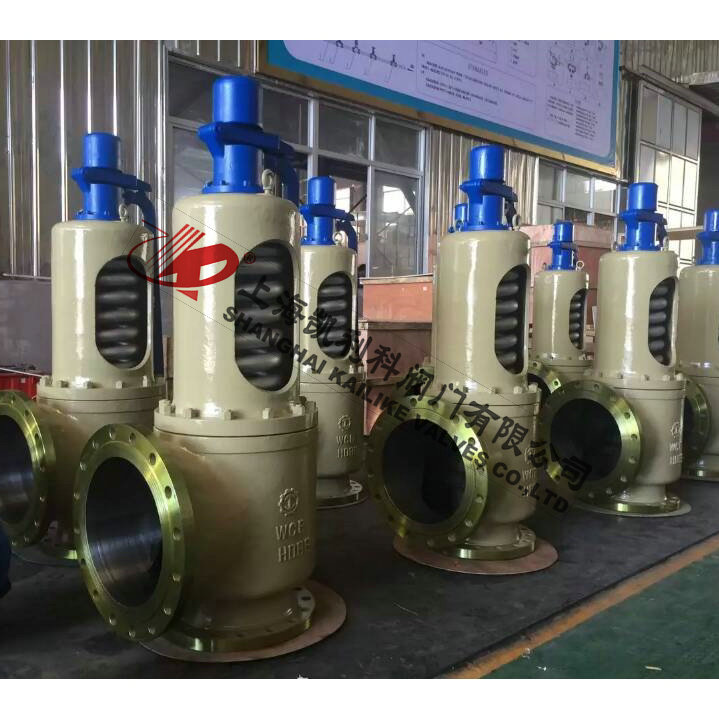

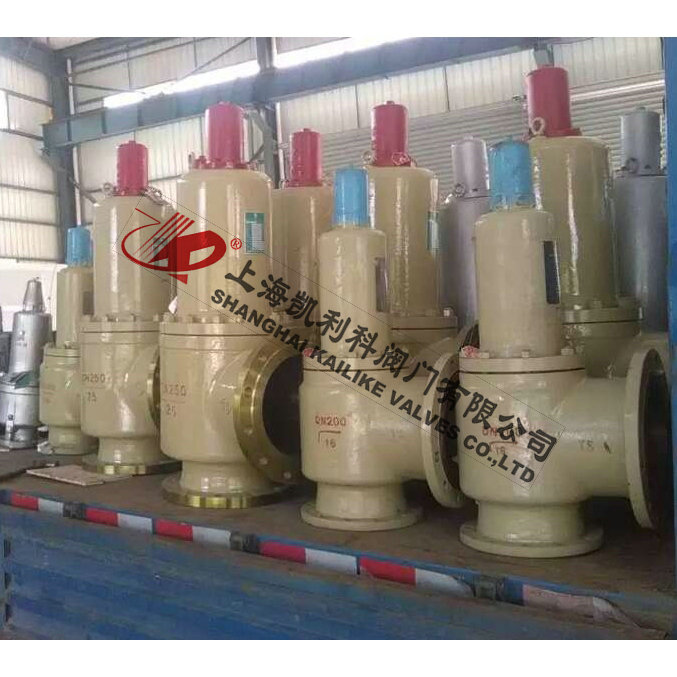

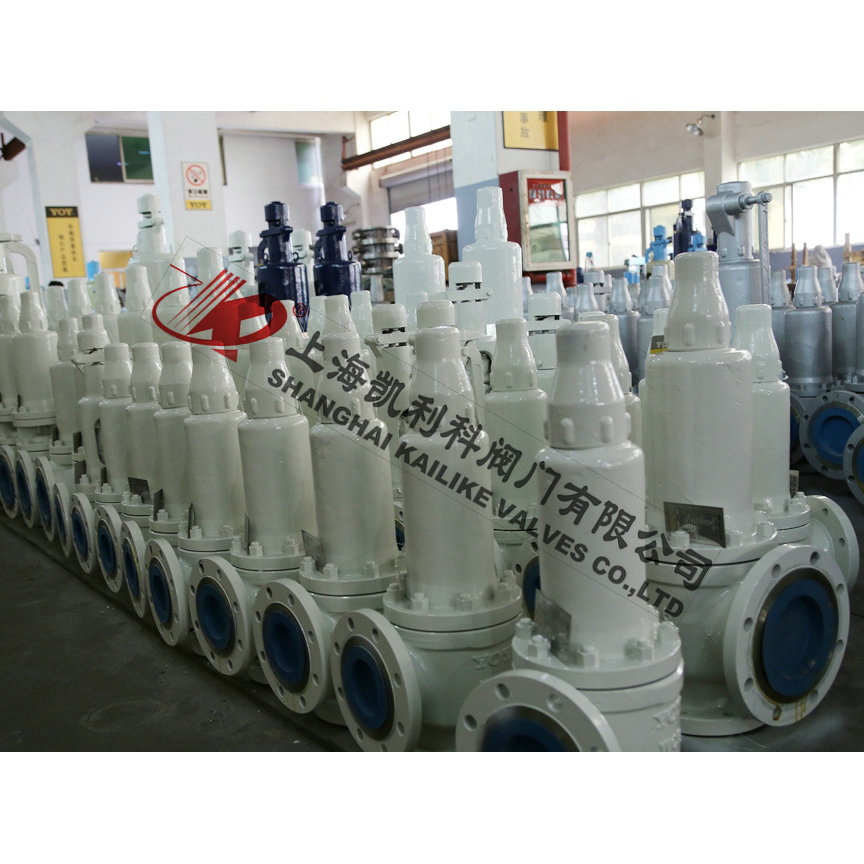

A44Y,A48Y高温高压蒸汽安全阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:A44Y、A48Y高温高压蒸汽安全阀适用于工作温度≤540℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。是一种由进口静压开启的自动...

    • 产品描述
    • 在线询价
    • 技术咨询
    A44Y,A48Y高温高压蒸汽安全阀A44Y,A48Y高温高压蒸汽安全阀

    A44Y、A48Y高温高压蒸汽安全阀适用于工作温度≤540℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。是一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一。

    产品名称: 高温高压蒸汽安全阀 产品型号: A44Y、A48Y
    公称通径: DN15~DN400 结构形式: 弹簧式
    公称压力: 1.6MPa~16.0MPa 连接方式: 法兰、焊接、螺纹
    适用温度: -29ºC~+540ºC 驱动方式: 弹簧自动起跳
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、蒸汽、空气、气体等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    A44Y、A48Y高温高压蒸汽安全阀适用于工作温度≤540℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。是一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一。

    功能特点

    它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的最终保护装置。

    主要零件

    NO 零件名称 材料
    1 阀体 WCB
    2 阀座 ZG2Cr13
    3 调节圈 ZG2Cr13
    4 阀瓣 2Cr13
    5 导向套 2Cr13
    6 阀盖 ZG230-450
    7 弹簧 50CrVA
    8 阀杆 2Cr13
    9 扳手 ZG200-400
    10 调整螺杆 45
    11 保护罩 ZG200-400
     12 密封面材料 "H"堆焊D507,"Y"堆焊Co基硬质合金

    外形结构图



    主要外形尺寸1.6MPa

    型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
    A48Y-16C
    A44Y-16C
    A44Y-16P
    A44Y-16R
    20 15 105 75   55 16 2   4-14 2 110 95 411
    25 16 115 85   65 16 2   4-14 2 110 95 411
    32 20 140 100   78 18 2   4-18 3 115 100 411
    40 25 150 110   85 18 3   4-18 3 120 110 472
    50 32 165 125   100 20 3   4-18 3 135 120 532
    65 40 185 145   120 20 3   4-18 3 160 140 556
    80 50 200 160   135 20 3   8-18 3 170 135 561
    100 65 220 180   155 20 3   8-18 3 195 175 667
    125 80 250 210   185 22 3   8-18 3 210 190 857
    150 100 285 240   210 24 3   8-23 3 255 230 915
    200 125 340 295   265 26 3   12-23 3 300 260 1073
    250 150 405 355   320 30 3   12-26 4 350 320 1307
    300 220 460 410   375 30 4   12-26 4 370 350 1233
    350 250 520 470   435 34 4   16-26 4 500 450 1711
    400 280 580 525   485 36 4   16-30 4 500 450 1780

    主要外形尺寸2.5MPa

    型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
    A48Y-25
    A44Y-25C
    A44Y-25P
    A44Y-25R
    20 15 105 75   55 16 2   4-14 2 110 95 411
    25 16 115 85   65 16 2   4-14 2 110 95 411
    32 20 140 100   78 18 2   4-18 3 115 100 411
    40 25 150 110   85 18 3   4-18 3 120 110 472
    50 32 165 125   100 20 3   4-18 3 135 120 532
    65 40 185 145   120 22 3   8-18 3 160 140 556
    80 50 200 160   135 22 3   8-18 3 170 135 561
    100 65 230 190   160 24 3   8-23 3 195 175 667
    125 80 270 220   188 28 3   8-26 3 210 190 857
    150 100 300 250   218 30 3   8-26 3 255 230 915
    200 125 360 310   278 34 3   12-26 3 300 260 1073
    250 150 425 370   332 36 3   12-30 4 350 320 1307
    300 220 485 430   390 40 4   16-30 4 370 350 1233
    350 250 555 490   448 44 4   16-34 4 500 450 1711
    400 280 620 550   505 48 4   16-36 4 500 450 1780

    主要外形尺寸4.0MPa

    型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
    A48Y-40
    A44Y-40C
    A44Y-40P
    A44Y-40R
    20 15 105 75 51 55 16 2 4 4-14 2 110 95 411
    25 16 115 85 58 65 16 2 4 4-14 2 110 95 411
    32 20 140 100 66 78 18 2 4 4-18 3 115 100 411
    40 25 150 110 76 85 18 3 4 4-18 3 120 110 472
    50 32 165 125 88 100 20 3 4 4-18 3 135 120 532
    65 40 185 145 110 120 22 3 4 8-18 3 160 140 556
    80 50 200 160 121 135 22 3 4 8-18 3 170 135 561
    100 65 235 190 150 160 24 3 4.5 8-23 3 195 175 697
    125 80 270 220 176 188 28 3 4.5 8-26 3 210 190 857
    150 100 300 250 204 218 30 3 4.5 8-26 3 255 230 915
    200 125 375 320 260 282 38 3 4.5 12-30 3 300 260 1073
    250 150 450 385 313 345 42 3 4.5 12-34 4 350 320 1307
    300 220 515 450 364 408 46 4 4.5 16-34 4 370 350 1233
    350 250 580 510 422 465 52 4 5 16-36 4 500 450 1711
    400 280 660 585 474 535 58 4 5 16-41 4 500 450 1711

    主要外形尺寸6.4MPa

    型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
    A48Y-64
    A44Y-64
    A44Y-64P
    A44Y-64R
    20 10 125 90 51 68 22 2 4 4-18 2 96 85 297
    25 16 140 100 58 78 22 2 4 4-18 2 110 100 310
    32 20 155 110 66 82 24 2 4 4-23 3 130 110 322
    40 25 170 125 76 95 24 3 4 4-23 3 135 120 352
    50 32 180 135 88 105 26 3 4 4-23 3 155 135 425
    65 40 205 160 110 130 28 3 4 8-23 3 175 160 570
    80 50 215 170 121 140 30 3 4 8-23 3 175 160 560
    100 65 250 200 150 168 32 3 4.5 8-26 3 195 195 690
    150 100 345 280 204 240 38 3 4.5 8-34 3 280 265 935

    主要外形尺寸10.0MPa

    型号 公称通径 do D K g g1 b f f1 Z-ød f L L1 H
    A48Y-100
    A44Y-100C
    A44Y-100P
    A44Y-100R
    20 10 125 90 51 68 22 2 4 4-18 3 96 85 297
    25 16 140 100 58 78 24 2 4 4-18 2 110 100 310
    32 20 155 110 66 82 24 2 4 4-23 2 130 110 322
    40 25 170 125 76 95 26 3 4 4-23 3 135 120 352
    50 32 195 145 88 112 28 3 4 4-26 3 155 135 425
    65 32 220 170 110 138 32 3 4 8-26 3 175 160 570
    80 40 230 180 121 148 34 3 4 8-26 3 175 160 560
    100 50 265 210 150 172 38 3 4.5 8-30 3 195 195 690
    150 80 355 290 204 250 46 3 4.5 12-34 3 280 265 935





    声明:【A44Y,A48Y高温高压蒸汽安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的A44Y,A48Y高温高压蒸汽安全阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
