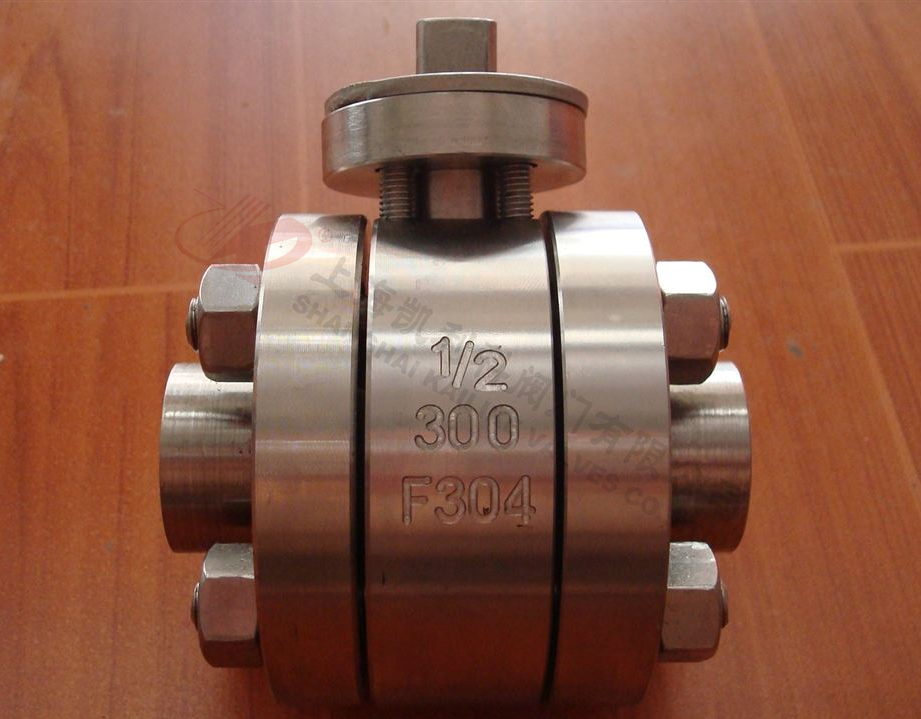

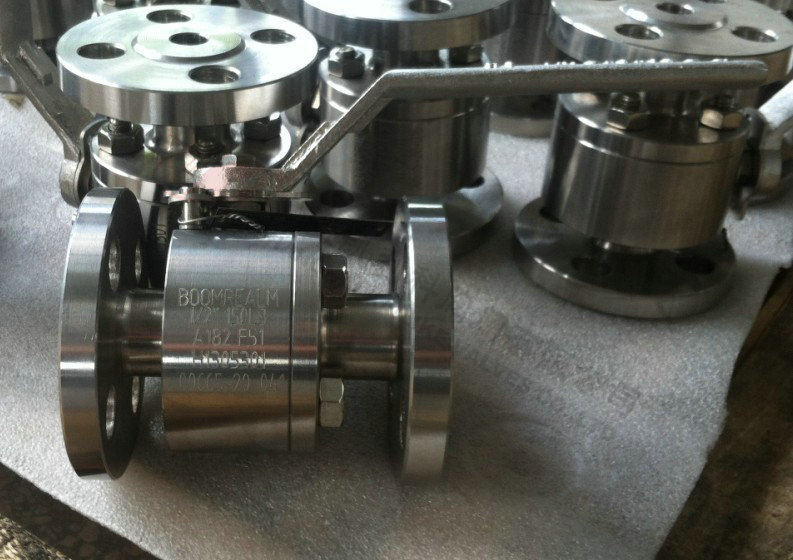

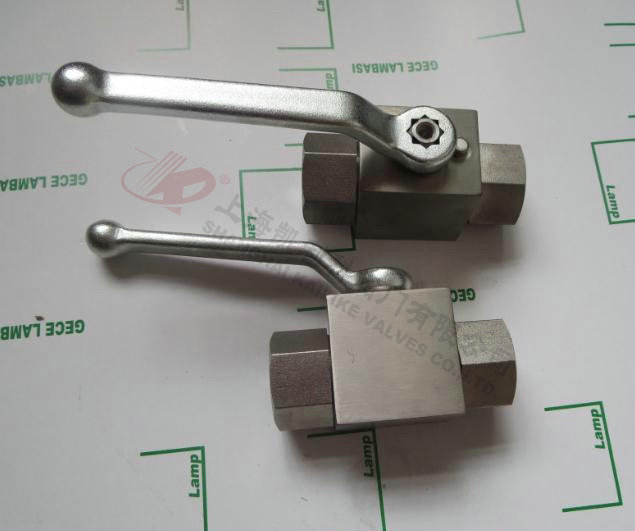

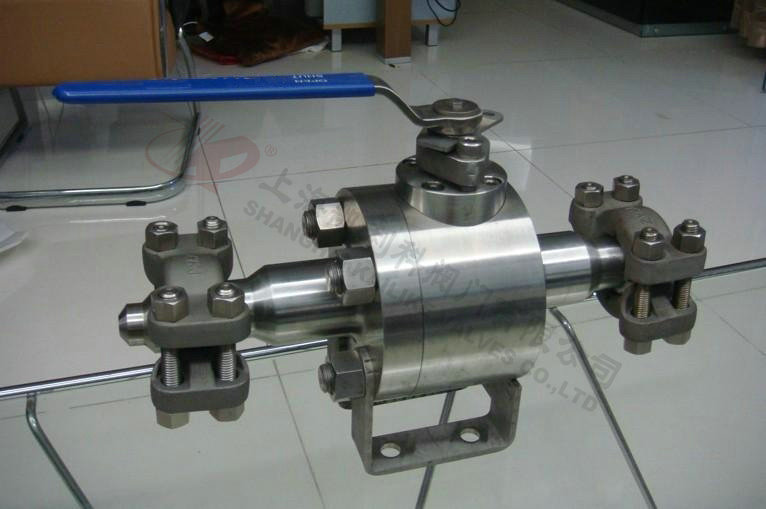

    高压球阀高压球阀

    高压球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等;密封,结构设计属剑阀公司独有。适用于Class 150~2500Lb,工作温度80~550℃的长输管线和一般工业管线,其安全、耐恶劣环境性等的设计均已进行特殊考虑,适用于水、油品、蒸汽等介质。

    产品名称: 高压球阀 产品型号: Q41N/Q61N/Q11N
    公称通径: DN15~DN300 结构形式: 球形
    公称压力: 1.6Mpa~32.0Mpa、Class 150~2500Lb 连接方式: 法兰、焊接、内螺纹、外螺纹
    适用温度: ≤550ºC 驱动方式: 电动、气动
    阀体材质: 锻钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽、气体、天然气 生产厂家: 上海剑阀阀门有限公司

    产品说明

    高压球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等;密封,结构设计属剑阀公司独有。适用于Class 150~2500Lb,工作温度80~550℃的长输管线和一般工业管线,其安全、耐恶劣环境性等的设计均已进行特殊考虑,适用于水、油品、蒸汽、气体、天然气等介质。

    产品特点

    1.本产品所有部件均为锻件
    2.采用下装式阀杆,设备倒密封结构
    3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
    4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。
    5.密封面采用STL合金,可耐磨耐高温。
    6防静电、防火设计。

    设计标准(美标)

    设计和制造标准按照: ASME B16.34,API6D等;
    结构长度按照: ASME B16.10;
    连接端尺寸按照:ASME B16.5,ASME B16.25;
    检验和测试按照: API598;
    防火设计按照:API607;

    计标标准(国标)

    设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
    结构长度按照: GB12221;
    连接端尺寸按照:JB/T79,GB9113,HG20592;
    检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验


    主要零件材料

    零件名称 材料
    GB ASTM
    弹簧 60SizMnl AISI9260
    阀座 25 A105
    密封圈 PTFE PTFE
    O型圈 NBR NBR
    螺钉 35CrMo A193-B7
    垫片 PTFE柔性石墨
    下阀杆 2Cr13 A276-410
    垫片 PTFE柔性石墨
    底盖 25 A105
    阀体、端 25 A105
    垫片 PTFE柔性石墨
    O型圈 NBR NBR
    球体 A105+HCr
    滑动轴承   PTFE
    阀杆 2Cr13 A276-410
    注脂阀 组件
    垫片 PTFE+不锈钢 PTFE+304
    填料箱 25 A105
    压盖 25 A105
    O型圈 NBR NBR
    支架 Q235A 碳钢
    45 AISI C 1045
    连接套 45 AISI C 1045
    驱动装置 组件(电动或气动装置)

    主要性能规范

    型号 Q41N/Y-160 Q41N/Y-320 Q61N/Y-160 Q61N/Y-320
    公称压力 PN(MPa) 16.0 32.0 16.0 32.0
    试验压力
    (Mpa)
    壳体 24.0 48.0 24.0 48.0
    密封(液) 17.6 35.2 17.6 35.2
    密封(气) 0.6
    适用温度 -40~80
    适用介质 水、油品、氦、氢、氨等

    (法兰)结构尺寸图



    (法兰)主要外形尺寸和重量

    型号 公称通径 DN(mm)  L L1 D D1 M D2 Z-φd b H LO 重量
    (kg)
    Q41N-160
    (尼龙)
    Q41Y-160
    (司太立合金)
      210 52 95 60 M24×2 18 3-18 20 77 220 5
    15 230 62 95 60 M24×2 20 3-18 20 85 220 6
    20 240 73 105 68 M33×2 28 3-18 20 94 250 8
    25 260 77 105 68 M33×2 28 3-18 22 100 250 10
    32 300 100 115 80 M42×2 38 4-18 24 120 300 19
    40 350 110 165 115 M52×2 48 6-26 30 150 400 26
    50 400 130 165 115 M64×3 58 6-26 32 165 400 39
    65 490 140 200 145 M80×3 74 6-29 40 180 500 53
    80 580 150 225 170 M100×3 94 6-33 50 200 600 76
    100 620 178 260 195 M125×4 115 6-36 60 245 800 130
    Q41N-320
    (尼龙)
    Q41Y-320
    (司太立合金)
    10 210 52 95 60 M24×2 18 3-18 20 77 220 5
    150 230 62 105 68 M33×2 28 3-18 20 85 220 6.5
    20 240 73 105 68 M33×2 28 3-18 20 94 250 8
    25 260 77 115 80 M42×2 35 4-18 25 100 250 11
    32 300 100 135 95 M48×2 41 4-22 30 120 300 21
    40 350 110 165 115 M64×2 47 6-26 35 150 400 28
    50 400 130 200 145 M80×3 70 6-29 40 165 450 41
    65 490 140 225 170 M100×3 90 6-33 50 180 500 56
    80 580 150 260 195 M125×4 112 6-36 55 200 600 79
    100 620 178 300 235 M155×4 135 8-36 65 245 800 134

    (焊接)结构尺寸图



    (焊接)主要外形尺寸和重量

    型号 公称通径DN(mm)

    尺寸(mm) 重量 (kg)
    L L1 D D1 H Lo 16.MPa 32.0MPa
    Q61N-320
    (尼龙)
    Q61Y-320
    (司太立合金)
    10 150 60 90 18 58 220 4 4.5
    15 170 70 100 23 62 220 4.5 5
    20 190 80 110 29 7S 250 6.5 7
    25 205 95 115 36 80 250 8 9
    32 230 110 150 43 96 300 16 18
    40 260 120 170 49 111 400 22.5 24
    50 330 140 200 61 128 400 35 38
    65 360 150 225 80 180 500 48 52
    80 380 160 270 105 200 600 67 72
    100 430 188 320 118 245 800 116 124

    (内螺纹)结构尺寸图



    (NPT螺纹)主要外形尺寸

    口径 d L L1 H W D L3
    流量 总长 中段瓣总长 中心高度 手柄长度 半插口 有效长度
    NPT3/8″ 10 100 60 62 150 17.80 10
    NPT1/2″ 14 100 60 65 150 21.85 10
    NPT3/4″ 19 140 80 74 180 27.30 13
    NPT1″ 24 140 80 80 180 34.05 13
    NPT11/4″ 31 160 9 95 255 42.80 13
    NPT11/2″ 39 180 100 98 255 48.80 13
    NPT2″ 48 200 110 108 255 61.35 16
    NPT21/2″ 63 - - - - 74.20 16
    NPT3″ 78 - - - - 90.15 16
    NPT4″ 98 - - - - 115.80 19
    采用:ASME、B16.11-1991标准。

    (G螺纹)主要外形尺寸

    公称通径DN(mm) Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P
    管螺纹 尺寸(mm) 管螺纹 尺寸(mm)
    d L H W E H W SW L
    5 1/4 11 70 43 108 42.5 - - - - 70
    10 3/8 11 70 43 108 42.5 - - - - -
    15 1/2 11 85 43 108 42.5 1/2 68 130 41 85
    20 3/4 14 95 45.5 146 47.5 3/4 77 180 46 95
    25 1 21 105 59.5 146 52.5 1 82 180 55 105
    32 11/4 25 120 64.5 146 60 11/4 115 300 70 120
    40 11/2 32 130 76 254 65 11/2 120 300 80 130
    50 2 38 150 81 254 75 2 130 300 90 130


    声明:【高压球阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的高压球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
