J61Y,J41Y高压锻钢截止阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:J61Y、J41Y高压锻钢截止阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连...

    • 产品描述
    • 在线询价
    • 技术咨询

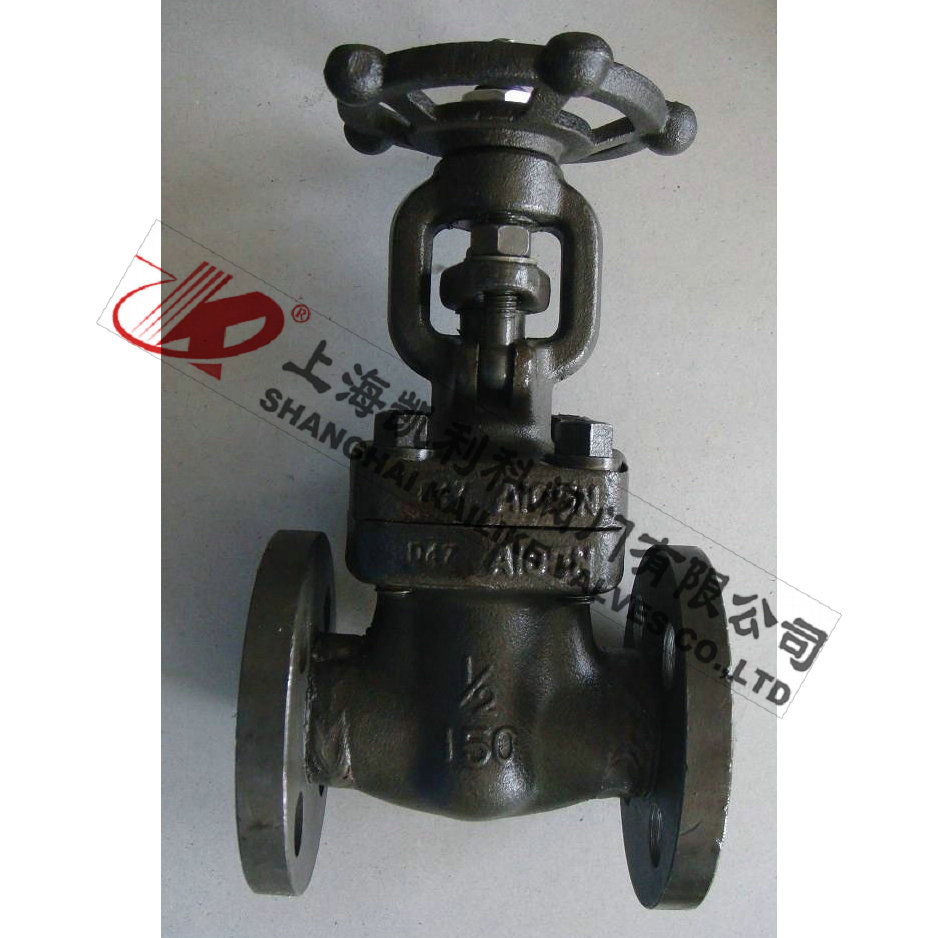

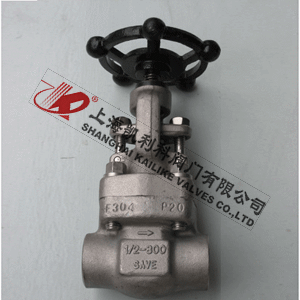

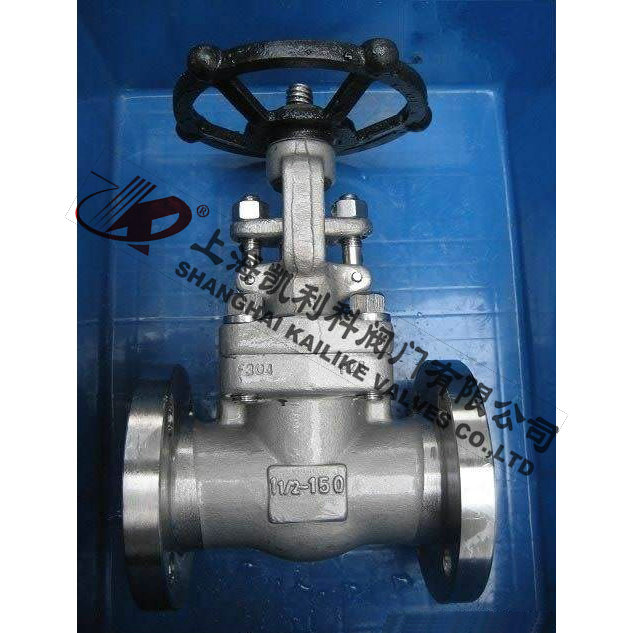

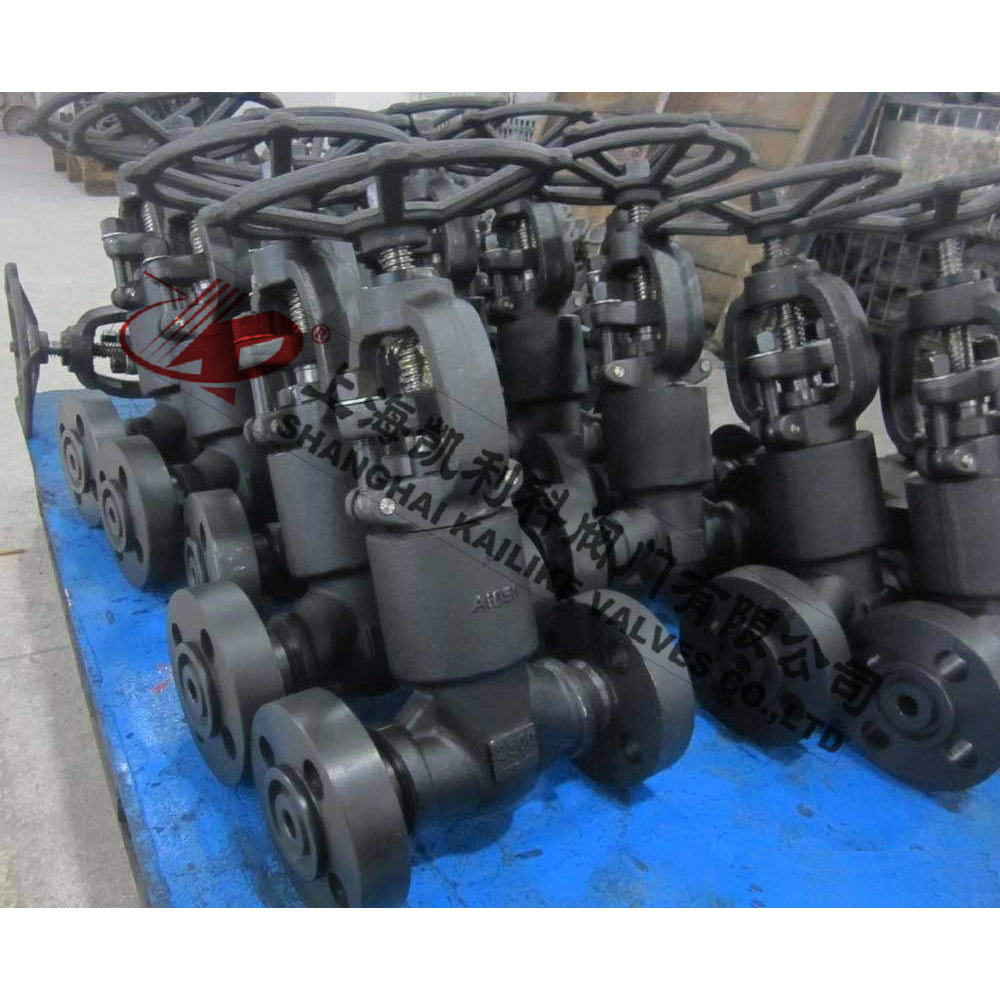

    J61Y,J41Y高压锻钢截止阀J61Y,J41Y高压锻钢截止阀

    J61Y、J41Y高压锻钢截止阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。

    产品名称: 高压锻钢截止阀 产品型号: J61Y、J41Y
    公称通径: DN15~DN50 结构形式: 截止式
    公称压力: 150LB~2500LB 连接方式: 承插焊、焊接、法兰
    适用温度: -29ºC~+550ºC 驱动方式: 手轮
    阀体材质: 锻钢A105、A182、F304、F316 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、气体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    J61Y、J41Y高压锻钢截止阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。

    设计规范

    钢锻截止阀制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。
    结构型式:
    1、全通径或缩径
    2、结构长度按ANSI/ASME B16.10
    3、法兰按ANSI/ASME B16.5
    4、自密封阀盖
    5、明杆带支架
    6、两端自动调整的填料压套;
    7、本体倒密封
    8、整体阀体法兰
    9、对焊端按ANSI/ASME B16.25
    10、环连接阀体阀盖垫片
    11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖,或自密封阀盖

    零件材料

    序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
    Type A105 Type F22 Type F304(L) Type F316(L)
    1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
    2 垫片 316+柔性石墨 316夹柔性石墨+PTFE
    3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
    4 圆柱销 A276 420 A276 304
    5 填料压套 A276 410 A182 F304(L) A182 F316(L)
    6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
    7 螺母 A194 2H A194 4 A194 8 A194 8M
    8 阀杆螺母 A276 410
    9 螺母 A194 2H A194 4 A194 8 A194 8M
    10 铭牌 SS
    11 手轮 A197
    12 填料压板 A216 WCB A351 CF8
    13 填料 Flexible Graphite PTFE
    14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
    15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
    16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
    适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
    适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃
    注意:
    1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
    2、CS=碳钢;AS=合金钢;SS=不锈钢;

    外形结构图

    主要外形尺寸150LB-600LB

    NPS 1/2" 3/4" 1" 1 1/4" 11/2" 2"
    L(RF) (法兰)
    L1(BW) (承插焊)
    150Lb 180 117 127 140 165 203
    300Lb 152 178 203 216 229 267
    600Lb 165 190 216 229 241 292
    H(开) 150Lb~300Lb 166 171 207 240 258 330
    600Lb 171 207 240 258 330 380
    W 100 100 125 160 160 180
    重量 150Lb RF(法兰) 4.5 6.9 9.8 13.5 19.5 28.0
    BW(承插焊) 2.3 3.6 7.8 8.2 12.0 15.0
    300Lb RF(法兰) 4.8 7.7 11.0 16.8 21.2 32.6
    BW(承插焊) 2.8 4.0 8.5 9.2 12.6 16.8
    600Lb RF(法兰) 5.6 7.8 12.5 17.0 23.5 38.8
    BW(承插焊) 3.4 4.7 9.2 10.5 13.3 18.9

    主要外形尺寸900LB-1500LB

    NPS 1/2" 3/4" 1" 1 1/4" 11/2" 2"
    L(RTJ) (法兰) 900Lb~1500Lb 216 229 254 279 305 371
    H(BW) (承插焊) 900Lb~1500Lb 216 229 254 279 305 368
    H(开) 207 207 240 258 330 355
    W 125 125 160 160 180 200
    柔性石墨 RTJ(法兰式) 8.0 13.2 17.4 19.0 24.5 31.0
    BW(承插焊) 5.2 10.0 14.6 15.8 20.5 27.8

    声明:【J61Y,J41Y高压锻钢截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的J61Y,J41Y高压锻钢截止阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
