H61Y,H61H高压升降式止回阀

您的位置:阀门 - 止回阀 - H61Y,H61H高压升降式止回阀 更新时间:2024-03-19 10:03:42
H61Y,H61H高压升降式止回阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:H61Y、H61H高压升降式止回阀支管两端为焊结结构,焊结坡口可按标准或用户要求制作,适用于火电厂、石油化工、冶金等高温高压的水、蒸气...

    • 产品描述
    • 在线询价
    • 技术咨询
    H61Y,H61H高压升降式止回阀H61Y,H61H高压升降式止回阀

    H61Y、H61H高压升降式止回阀支管两端为焊结结构,焊结坡口可按标准或用户要求制作,适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。

    产品名称: 高压升降式止回阀 产品型号: H61Y、H61H
    公称通径: DN10~DN700 结构形式: 升降式
    公称压力: 16.0MPa~25.0MPa~32.0MPa 连接方式: 焊接、法兰
    适用温度: -29ºC~+550ºC 驱动方式: 介质推动
    阀体材质: 铸钢、铬钼钒钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽 生产厂家: 上海凯利科阀门有限公司

    产品说明

    H61Y、H61H高压升降式止回阀支管两端为焊结结构,焊结坡口可按标准或用户要求制作,适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型;另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。

    执行标准

    1.设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。
    2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。
    3、压力-温度等级按E101、JB/T3595  API598 GB9131 标准规定。
    4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25标准规定或按用户配管尺寸要求。

    结构简述

    1、阀瓣作升降运动,连通管使阀瓣的上腔与阀门出口连通,在阀瓣升起与回落时,减少了冲击和振动,并使阀瓣达到全行程。
    2、阀体上腔采用不锈钢导向套,保证阀瓣动作灵活。
    3、阀瓣与阀座密封面采用钻基硬质合金等离子喷焊而成,硬度高、抗冲蚀、抗擦伤性能好。

    性能规范

    公称压力PN(MPa) 试验压力Ps(MPa) 工作压力 工作温度(度) 适用介质
    强度 密封(液) P54 P55 P57
    10.0 15.0 11.0       ≤425 水、蒸气、油品
    16.0 24.0 17.6
    20.0 30.0 22.0
    25.0 37.5 27.5
    32.0 48.0 36.0
    P5410 30.0 22.0 10     ≤540 蒸汽
    P5414 37.5 27.5 14
    P5417 48.0 36.0 17
    P5510 37.5 27.5   10   ≤550
    P5514 48.0 36.0   14
    P5517 53.0 39.0   17
    P5710 48.0 36.0     10 ≤570
    P5714 55.0 40.0     14
    P5717 60.0 44.0     17

    主要零件材料

    型号 零件名称
    阀体 阀瓣 弹簧 阀杆 填料 压板 阀盖 锁紧螺母
    H61Y-250
    H61Y-320
    碳钢 碳钢 弹簧钢 不锈钢 柔性石墨 碳钢 碳钢 优质碳素钢
    H61Y-P54100V
    H61Y-P57170V
    铬钥钒钢 铬钥钒钢 弹簧钢 铬钥钒钢 柔性石墨 铬钥钒钢 铬钥钒钢 铬钥钢

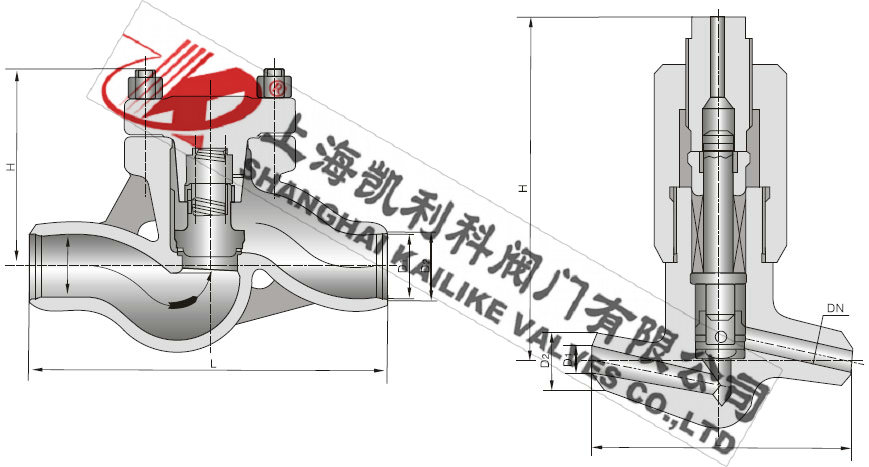

    外形结构图

    主要外形尺寸

    公称通径DN(mm) 尺寸(mm)
    D1 D2 L H
    10 12 23 120 105
    20 27 45 135 170 125
    25 28 46 135 200 170 124
    32 30 50 180 200 250
    40 38 60 230 300
    50 61 80 350 320 350
    65 69 90 260 370 380
    80 84 118 340 400 430 330
    100 113 138 410 455 560 390
    150 150 190 750 428
    175 186 239 900 518
    200 201 260 950
    备注:安装在水平管道,作为自动防止介质逆流的安全装置。

    声明:【H61Y,H61H高压升降式止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的H61Y,H61H高压升降式止回阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
