ZCZH超高压电磁阀

您的位置:阀门 - 电磁阀 - ZCZH超高压电磁阀 更新时间:2024-03-19 10:03:07
ZCZH超高压电磁阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:ZCZH超高压电磁阀内腔采用活塞式结构、性能稳定、密封性好、主要用于中高压蒸汽、高压气体及导热油等管路的自动控制;广泛应用于军工...

    • 产品描述
    • 在线询价
    • 技术咨询

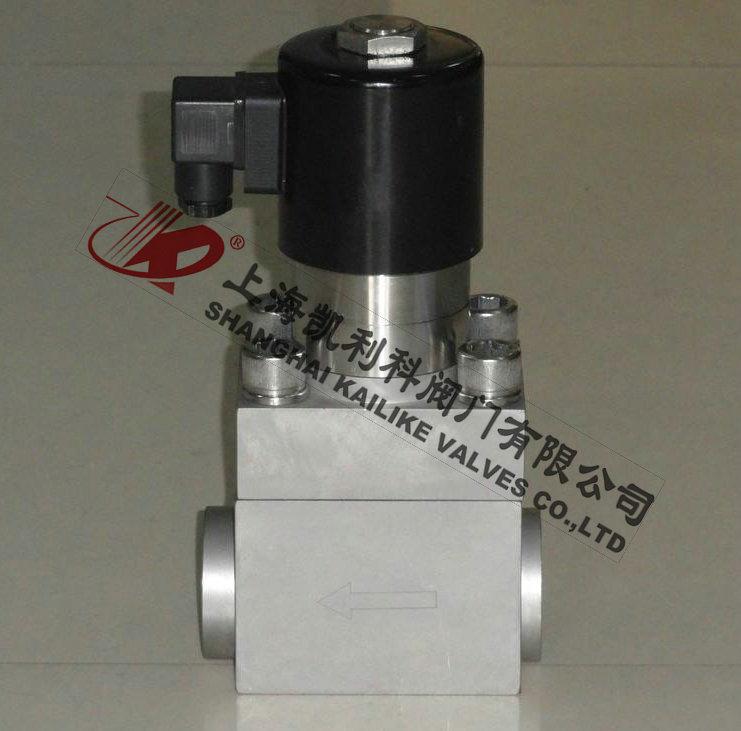

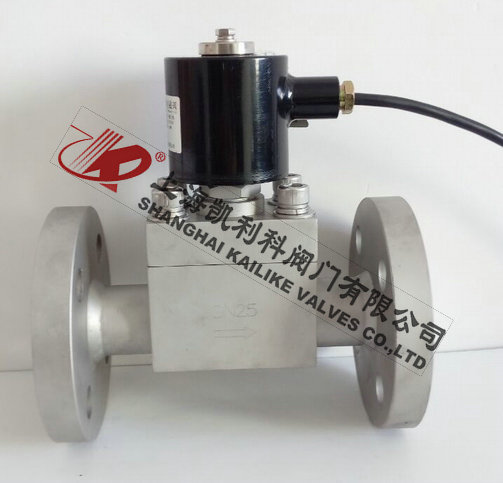

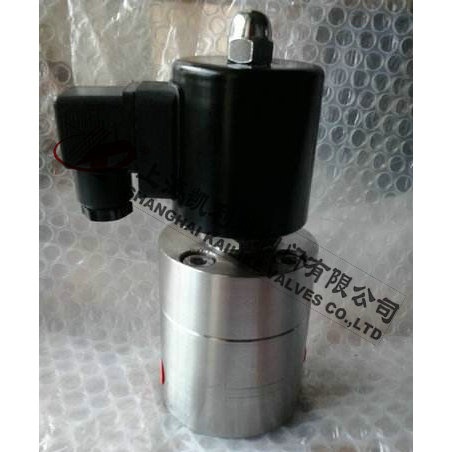

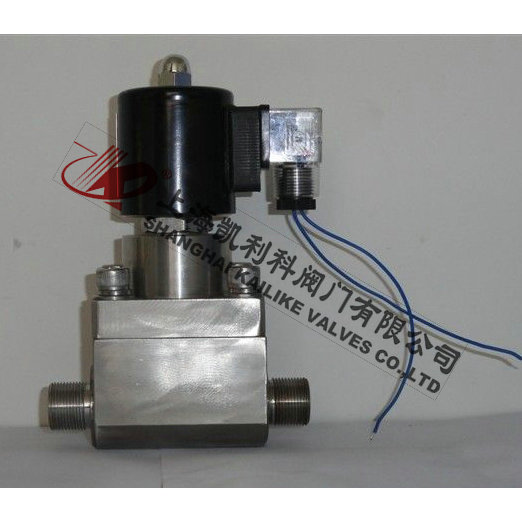

    ZCZH超高压电磁阀ZCZH超高压电磁阀

    ZCZH超高压电磁阀内腔采用活塞式结构、性能稳定、密封性好、主要用于中高压蒸汽、高压气体及导热油等管路的自动控制;广泛应用于军工、航天、船舶重工、核工业、石化、电力、化学、轻工、机械、科研、干燥设备、食品、医疗、清洗设备等蒸汽管路自动化控制等领。

    产品名称: 超高压电磁阀 产品型号: ZCZH
    公称通径: DN1~DN300 结构形式: 活塞式、分布式、直动式
    公称压力: 0.1MPa~45.0MPa 连接方式: 法兰、螺纹、焊接
    适用温度: -29ºC~+550ºC 驱动方式: 电磁动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、蒸汽、油品、天然气、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    ZCZH超高压电磁阀内腔采用活塞式结构、性能稳定、密封性好、主要用于中高压蒸汽、高压气体及导热油等管路的自动控制;广泛应用于军工、航天、船舶重工、核工业、石化、电力、化学、轻工、机械、科研、干燥设备、食品、医疗、清洗设备等蒸汽管路自动化控制等领。

    产品特点

    耐腐蚀:主要部件阀塞、阀体等采用不锈钢304和316制成,防腐性能好。
    耐磨损:选材合理,阀塞与阀间巧妙地利用流体润滑作用,减少磨损大大增长使用寿命。
    耐高压:结构采用先导活塞式,有效控制高压易能动作,低压力易能打开的原理。

    工作原理

    常闭:当线圈通电时,电磁铁芯吸合,卸压孔打开,主活塞由介质压力推动,打开主阀口,介质流通。
        当线圈断电时,主阀口关闭,介质截止。
    常开:当线圈通电时,电磁铁芯吸合,卸压孔关闭,主活塞由介质压力推动,关闭主阀口,介质截止。当线圈断电时,主阀口打开,介质流通。

    技术参数

    操作方法 常闭 通电打开、断电关闭
    操作方法 常开 断电打开、通电关闭
    介质温度 -200℃、-100℃、-40℃、≤100℃、≤200℃、≤300℃、≤600℃
    使用介质 水、柴油、二氧化碳、空气、天然气、氮气等常温液体或气体
    通径(mm) 1mm-300mm
    连接尺寸(G) 1/2 3/4 1“ 1-1/4 1-1/2
    压力(Mpa) 0.1MPa~45.0MPa 2~42
    功率 AC:15W、DC:18W
    电压偏差 允许波动±10%
    阀体 锻压不锈钢(304、316、316L)
    环境温度 -20~60℃
    电气连接 接线盒电缆插座,防护等级IP65
    使用电压 AC220V  50Hz/60Hz、DC:24V、12V其余根据要求
    特殊选配 防水、防爆、带手功能、带信号反馈
    防爆等级:ExmI/IIT4(浇封型)、dIIBT4、dIICT5(含氢气)
    安装提示 优先采用线圈竖直向上,亦可根据需要安装
    备注 高压阀门完全打开或关闭,至少需要0.3Mpa压差

    结构图

    安装方式

    1、安装前仔细阅读产品说明书,检查产品是否符合使用要求,记住安装要点,做好准备工作。
    2、校对铭牌所标参数与所选用产品的参数是否一致,电源电压应满足额定电压,电压波动范围:交流+10%~-15%,直流+10%~-10%,平时线圈组件不宜拆开。
    3、超高压电磁阀接管之前用高压气体对管道进行冲洗,把管道中的金属粉末及密封材料残留物,锈垢等清除。
    4、注意介质的洁净度,如果介质内混有尘垢,杂质等妨碍电磁阀的正常工作,管道中应装过滤阀滤网≥30目。
    5、超高压电磁阀不宜装在管道低凹处,装在容器的排出管道中,注意不可自容器底部引出,而应装在容器底部稍上位置。
    6、蒸汽用电磁阀入口侧应装有疏水阀,该处接管应倾斜。
    7、超高压电磁阀一般是定向的,不可装反,通常在阀体上用“→”指出介质流动方向,安装时要依照“→”指示的方向安装。
    8、接管时注意,密封材料不可使用过量。如螺纹连接时,接管螺纹应保持在有效长度内,并在端部半螺距处用锉刀倒棱,自端部起2牙处开始缠绕密封带,不然过量的密封带或粘结剂将进入电磁阀的内腔,而发生妨碍正常动作的事故。
    9、超高压电磁阀安装姿势:电磁阀的电磁线圈部件应竖直向上,竖直安装在水平于地面的管道,如果受空间限制或工况要求必须按侧立如楼房下水道似的管路或倒立安装的,请在选型订货时提出,有些产品有特别规定,请按说明书安装。
    10、如果介质会起水锤现象,那么应该选用具防水锤功能的电磁阀或采取相应的防范措施。

    声明:【ZCZH超高压电磁阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的ZCZH超高压电磁阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
