J11W-40P-64P-160P-320P不锈钢高压内螺纹针型阀

您的位置:阀门 - 针型阀 - J11W-40P-64P-160P-320P不锈钢高压内螺纹针型阀 更新时间:2024-03-19 10:03:17
J11W-40P-64P-160P-320P不锈钢高压内螺纹针型阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:J11W-40P-64P-160P-320P不锈钢高压内螺纹针型阀是由螺纹连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃...

    • 产品描述
    • 在线询价
    • 技术咨询
    J11W-40P-64P-160P-320P不锈钢高压内螺纹针型阀J11W-40P-64P-160P-320P不锈钢高压内螺纹针型阀

    J11W-40P-64P-160P-320P不锈钢高压内螺纹针型阀是由螺纹连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,不锈钢高压内螺纹针型阀具有更好的密封性能和耐受压力的能力,一般用于较小流量较高压力的气体或者液体介质的密封,最合适与与压力表配合。

    产品名称: 不锈钢高压内螺纹针型阀 产品型号: J11W-40P-64P-160P-320P
    公称通径: DN20~DN400 结构形式: 针型截止式
    公称压力: 1.6MPa~32.0MPa 连接方式: 内螺纹
    适用温度: -29ºC~+540ºC 驱动方式: 手动(一字形手柄或菊花形手轮)
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、空气等气体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    J11W-40P-64P-160P-320P不锈钢高压内螺纹针型阀是由螺纹连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,不锈钢高压内螺纹针型阀具有更好的密封性能和耐受压力的能力,一般用于较小流量,较高压力的气体或者液体介质的密封,最合适与与压力表配合。

    产品特性

    1. 制造标准: GB/T12224-2005  JB/T7747-1995
    2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
    3. 结构特征: 锥面密封
    4. 阀门检难及试验标准:  JB/T9092-1999
    5. 公称压力:≤10000Psi
    6. 适用工作温度:-29℃~+574℃
    7. 适用介质:水,油,气等腐蚀性与非腐蚀性介质
    8. 公称通径:DN6,DN10,DN15,DN20,DN25…

    零件材料

    序号
    NO.
    零件名称
    Part name
    材质
    Material
    1 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
    2 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE
    3 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
    4 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
    金属盘根(Matel and Graphite)
    5 填料 Packing PTFE 柔性石墨(Expanded Graphite)
    6 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
    7 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
    8 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
    9 带帽螺母Hooded Nut 20# A105 SS304 SS304L SS316 SS316L

    性能规范

    型号
    Type
    公称压力(MPa)Nominal pressure 试验压力(MPa)Test pressure 工作压力(MPa)Working pressure 工作温度(℃)Working temperature 适用介质
    Applicable mediun
    壳体
    Shell
    密封(液)
    Seal
    密封(气)
    Seal
    J11W-16 1.6 2.4 1.76 0.6 1.6 P<540℃ 液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
    J11W-40P 4.0 6.0 4.4 0.6 4.0
    J11W-160 16.0 24.0 17.6 0.6 16.0 C<425℃
    J11W-320P 32.0 48.0 35.2 0.6 32.0

    外形结构图



    主要外形尺寸

    型号 公称通径 DN
    Nominal bore
    M H L D0
    J13W-40P-64P|160P|320P DN6 G1/4 85 58 60
    J13W-40P-64P|160P|320P DN10 G3/8 87 58 60
    J13W-40P-64P|160P|320P DN15 G1/2 87 60 65(70)
    J13W-40P-64P|160P|320P DN20 G3/4 100 70 70(80)
    J13W-40P-64P|160P|320P DN25 ZG1 110 78 80(100)
    J13W-40P-64P|160P|320P DN32 G1-1/4 130 102 100(110)

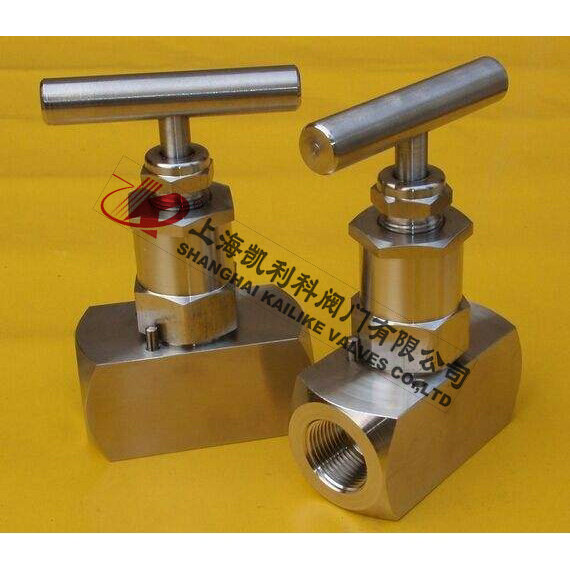

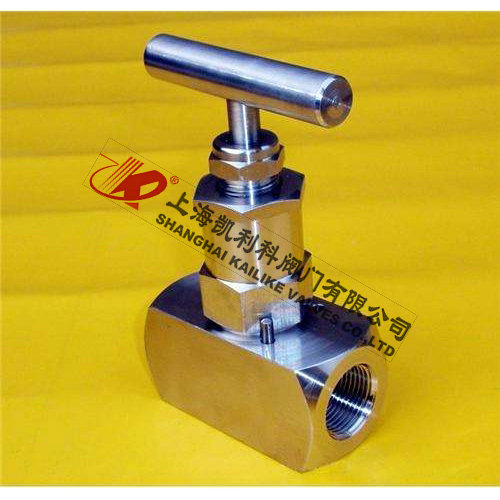

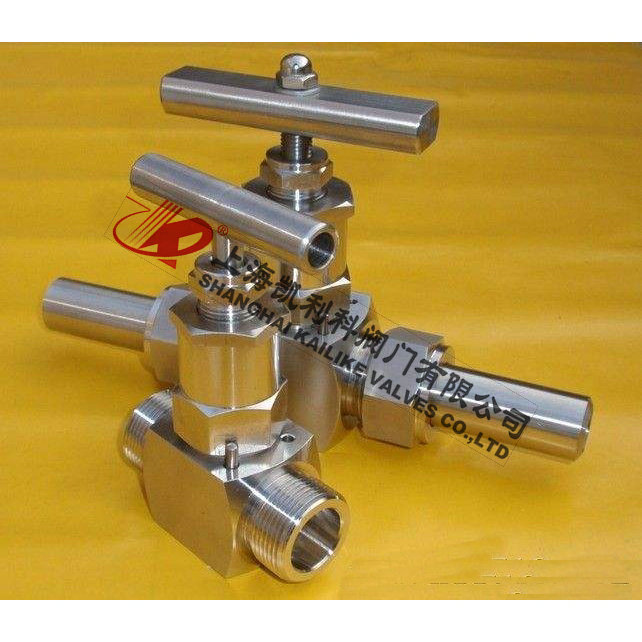

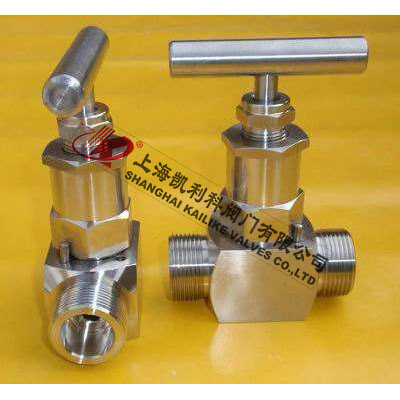

    实物图片











    声明:【J11W-40P-64P-160P-320P不锈钢高压内螺纹针型阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的J11W-40P-64P-160P-320P不锈钢高压内螺纹针型阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
