500X持压泄压阀(工作原理图)
来源:www.fm058.com作者:上海凯利科阀门有限公司 更新时间:2023-03-17 09:03:59
今天我们来讲解(500X持压泄压阀)工作原理以及及介绍图片,本篇文章主要讲解500X持压泄压阀工作原理以及介绍图片。
上海凯利科阀门有限公司是〖 500X持压泄压阀 〗的供应商,可提供持压泄压阀结构图,持压泄压阀外形尺寸图,持压泄压阀型号,持压泄压阀作用特点,持压泄压阀工作原理,持压泄压阀批发厂家,持压

  上海凯利科阀门有限公司是〖500X持压泄压阀〗的供应商,可提供持压泄压阀结构图,持压泄压阀外形尺寸图,持压泄压阀型号,持压泄压阀作用特点,持压泄压阀工作原理,持压泄压阀批发厂家,持压泄压阀执行标准,欢迎新老客户来电,来函,我们将为您提供贴心的服务。以下就是关于500X持压泄压阀说明书的详细概述:

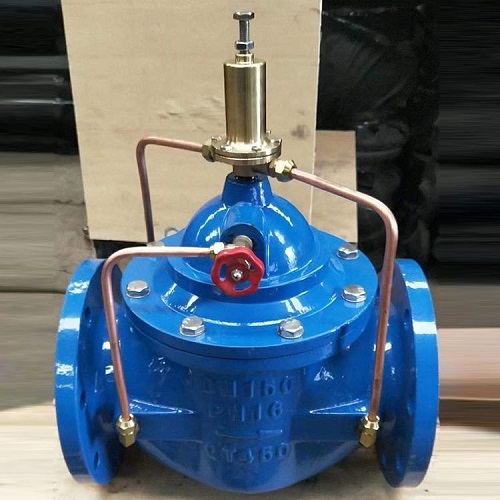

500X持压泄压阀


  500X持压泄压阀是一个总称,由一只主阀及其外装之针阀、向导阀等组合而成的一类自动控制阀。500X持压泄压阀的工作状态一般呈常用状态、常开状态、浮动状态,主要依靠主阀与针阀或导阀之间调节来进行控制水流状态。

持压泄压阀工作原理

  500X持压泄压阀是以管路系统上下游压力差△p为动力,由导阀控制,使隔膜(活塞)液压式差动操作,完全由水力自动调节,从而使主阀阀盘完全开启、完全关闭或处于调节状态。当进入隔膜(活塞)上方控制室内的压力介质被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值大于上方的压力值,依靠管路介质将主阀阀盘推到完全开启的位置:当进入隔膜(活塞)上方控制室内的压力介质不能排到大气或下游低压区时,作用在隔膜(活塞)上方的压力值大于下方的压力值,管路中的介质将主阀阀盘压到完全关闭的位置;当隔膜(活塞)上方控制室内的压力值处于人口压力与出口压力之间时,主阀阀盘处于调节状态,其调节位置取决于附设管路系统中针阀和可调导阀的联合控制作用。可调导阀可以通过下游的出口压力并随它的变化而自动调节其自身阀口的开度,从而改变隔膜(活塞)上方控制室的压力值,控制主阀阀盘的调节位置。


持压泄压阀按用途可分为哪些种类

  1)水位控制阀。主要控制水池、水塔中的水位。

  2)减压阀。将较高进口压力减小到某一需要的出口压力,并依靠介质自身的能量,使出口压力自动保持稳定的阀门。

  3)水用安全阀(泄压/持压阀)。当给水管路系统中的压力超过设定压力时,阀门自动开启泄压,保护管线安全。

  4)止回阀。安装在给水系统的水泵出口,防止介质倒流,并消除水击。

  5)电动开关阀。以电磁阀作为先导阀,根据电信号,遥控开启和关闭给水管路系统,可取代用来开启和关闭的闸阀和蝶阀的大型电动装置,并可实现远程控制。

  6)400X流量控制阀。将过大的流量限制在一个预定值,并将上游的高压减为所需要的下游低压。

  7)800X压差旁通平衡阀。用于空调系统供水管、回水管或集水器、分水器之间,控制供水管、回水管或集水器、分水器之间的压差为设定值。

  8)900X紧急关闭阀。用于消防用水与生活用水并联的供水系统中,自动调配供水方向。

  9)JM744X膜片式快开排泥阀。安装在沉淀池底部池壁外,用以排除池底沉淀的泥沙和污物。

  10)JM742X隔膜式池底卸泥阀。安装在沉淀池的底部,排除池底的泥沙和污物。


持压泄压阀如何选型

  (1)型号的选择 选择500X持压泄压阀的型号,主要根据用途去选择,当确定了用途、介质、温度和工作压力后,选择所需要的型号。

  (2)结构型式的选择 选择500X持压泄压阀的结构型式,主要取决于管路系统中的水质。当水质比较差时,优先选用直流式中的膜片式结构,由于直流式的结构特点,阀座在阀体内腔呈倾斜状态,水中的杂质不易停留在密封面上,因此不受水质的影响,始终能保证动作灵活。


持压泄压阀适用于哪些工况

  500X持压泄压阀是利用管网中水的压力控制阀门的开启、关闭及开度大小的阀门,是一种既省人力,又节约能源的自动阀门。广泛地应用于水力灌溉、高层建筑、消防系统、市政给排水、电力等给水管网系统。它所具有的功能有自动控制水位、减压、泄压、持压、调节、止回、消除水锤、开关等多种功能。还可以根据不同的需要,改变附设管路及先导阀,达到所需要的功能。
