HTS单座调节阀结构特点和应用范围(图)
来源:www.fm058.com作者:上海凯利科阀门有限公司更新时间:2023-03-17 09:03:07

HTS单座调节阀结构特点和应用范围(图)

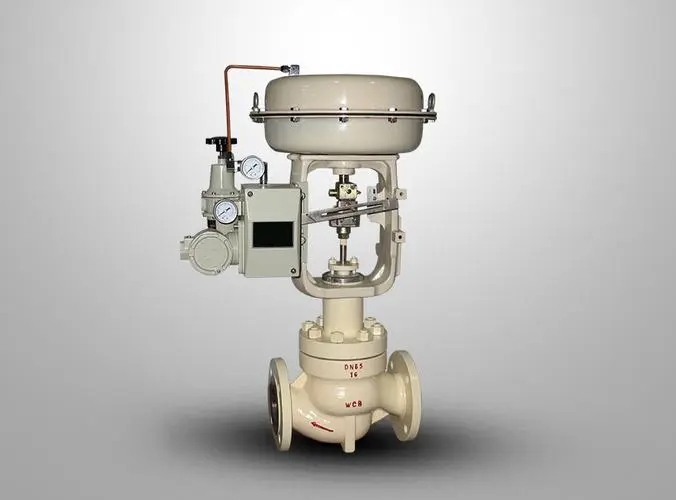

     CV3000-HTS单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S 流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-1-1976标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
    本产品符合GB/T4213-92。

技术参数和性能指标

阀    体

    型    式    直通单座铸造球形阀
    公称通径    40、50、65、80、100、150、200mm
    公称压力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    连接型式    法兰连接:FF、RF、RJ、LG
                法兰标准:JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接连接:嵌接焊SW(40~50mm)  对接焊BW(65~200mm)
    材    料    铸钢(ZG230-450)
                铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
    上 阀 盖    常温型(P):-17~+230℃  伸长Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
                伸长Ⅱ型(EⅡ):-100~-45℃  伸长Ⅲ型(EⅢ):-196~-100℃
                注:工作温度不准超过各种材料的允许范围
    压盖型式    螺栓压紧式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

    阀芯型式    单座柱塞型阀芯
    材    料    不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)
                不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

    型    式    HA多弹簧薄膜执行机构
    膜片材料    丁睛橡胶夹尼龙布
    弹簧范围    20~100、80~240kPa
    供气压力    140~400kPa
    气源接口    Rc  1 4
    环境温度    -30~+70℃
    注:该阀也可配用VA5或VA6和LVP型执行机构。


阀作用型式     气—关式或气—开式

附    件       定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性    能

    泄 漏 量    金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976Ⅳ级
                软 阀 座:小于阀额定容量的10-7,符合ANSI B16.104-1976Ⅵ级
    回    差    带定位器:小于全行程的1%
                不带定位器:小于全行程的3%
    基本误差    带定位器:小于全行程的±1%
                不带定位器:小于全行程的±5%
                注:采用标准的V型聚四氟乙烯填料时

可调范围       50:1

ZJHP,ZJHM气动调节阀ZJHP,ZJHM气动调节阀

ZJHP、ZJHM气动调节阀是由多弹簧气动薄膜执行机构和低流阻精小型调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。气动调节阀阀体流道呈S流线型,具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件。气动调节阀配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制。

ZDLP电动调节阀ZDLP电动调节阀

ZDLP电动调节阀由PSL系列和3810L系列电子式执行机构和单座调节阀组成。电源为220V.AC 50Hz,含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的(4-20mADC或1-5VDC)进行阀门的开度控制,达到调节介质压力流量、温度等目的。同时可以输出(4-20mADC或1-5VDC)阀位反馈信号。

ZZYP自力式调节阀ZZYP自力式调节阀

ZZYP自力式调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。自力式调节阀具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

ZDLQ,ZAZQ电动三通调节阀ZDLQ,ZAZQ电动三通调节阀

ZDLQ、ZAZQ电动三通调节阀是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流(分流)阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽、油品等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

ZJHQ气动三通调节阀ZJHQ气动三通调节阀

ZJHQ气动三通调节阀是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动三通调节阀配用电气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。

ZZLP自力式流量调节阀ZZLP自力式流量调节阀

ZZLP自力式流量调节阀是一个新的调节阀种类,相对于手动调节阀,它的优点是能够自动调节。相对于电动调节阀,它的优点是不需要外部动力,应用实践证明,在闭式水循环系统(如热水供暖系统,空调冷冻系统)中,正确使用这种阀门,可以很方便地实现系统的流量分配;可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态等。因此,自力式流量调节阀在供热空调工程中有着广阔的应用前景。

ZZWP自力式温度调节阀ZZWP自力式温度调节阀

ZZWP自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的。其控制作用为比例调节被控介质温度变化时,传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时,感温液体膨胀。

ZZYP自力式压力调节阀ZZYP自力式压力调节阀

ZZYP自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。自力式压力调节阀具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

ZJHPF46气动衬氟调节阀ZJHPF46气动衬氟调节阀

ZJHPF46气动衬氟调节阀是由气动薄膜执行机构直通单座衬氟调节阀阀体两部分组成。采用顶部导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。

ZDLPF电动衬氟调节阀ZDLPF电动衬氟调节阀

ZDLPF电动衬氟调节阀由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座衬氟阀组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。该电动衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。广泛适用于对酸、
