减压阀正确安装方法(图)
来源:www.fm058.com作者:上海凯利科阀门有限公司更新时间:2023-03-17 09:03:07

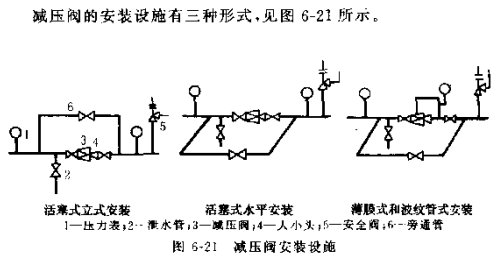

减压阀是工业生产管路上常用的阀门之一,各类水、蒸汽、气体管路中都有应用。根据减压阀的结构分类,活塞式减压阀、薄膜式减压阀、波纹管式减压阀的立式安装、水平安装示意图如下:

YZQ-Z蒸汽减压阀组安装图集



YZQ-Q气体减压阀组安装图集

YZQ-Y氧气减压阀组安装图集


YZQ-S水用减压阀组安装图集



减压阀(Reducing Valve)是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。
Y43H铸钢减压阀Y43H铸钢减压阀

Y43H铸钢减压阀本系列减压阀属于铸钢减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

Y42X不锈钢减压阀Y42X不锈钢减压阀

Y42X不锈钢减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。 本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

ZZYP自力式蒸汽减压阀ZZYP自力式蒸汽减压阀

ZZYP自力式蒸汽减压阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。自力式蒸汽减压阀具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

ZZYP自力式减压阀ZZYP自力式减压阀

ZZYP自力式减压阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。自力式减压阀具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

Y42X薄膜式减压阀Y42X薄膜式减压阀

Y42X薄膜式减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。

Y42X直接作用薄膜式减压阀Y42X直接作用薄膜式减压阀

Y42X直接作用薄膜式减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。

Y42X直接作用式减压阀Y42X直接作用式减压阀

Y42X直接作用式减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。

Y42X薄膜式水用减压阀Y42X薄膜式水用减压阀

Y42X薄膜式水用减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。

Y42X弹簧薄膜式减压阀Y42X弹簧薄膜式减压阀

Y42X弹簧薄膜式减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。

Y43H活塞式减压阀Y43H活塞式减压阀

Y43H活塞式减压阀本系列减压阀属于活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
