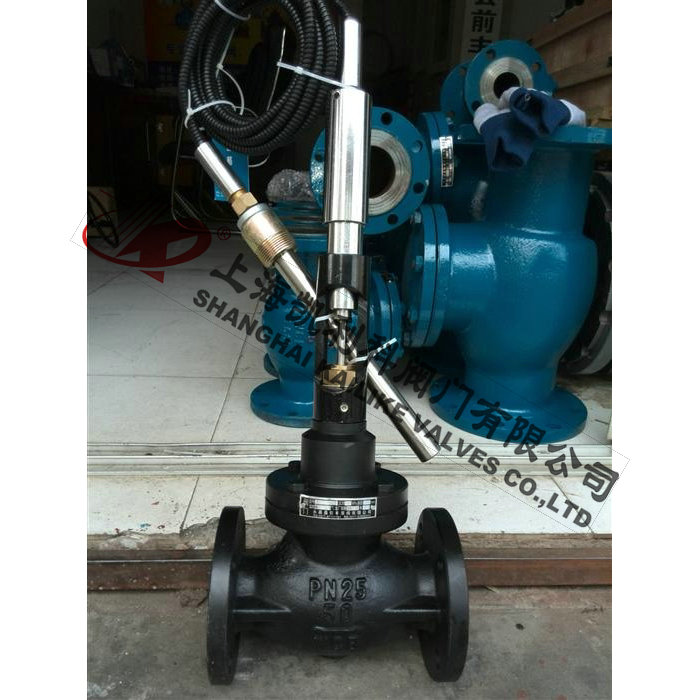

ZZWP自力式温度调节阀

产品名称：	自力式温度调节阀	产品型号：	ZZWP
公称通径：	DN20～DN250	结构形式：	自力式（直通、三通）
公称压力：	1.6MPa～6.4MPa	连接方式：	法兰
适用温度：	-29ºC～+180ºC	驱动方式：	气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

ZZWP自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的。其控制作用为比例调节被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀。推动阀芯向下关闭自力式温度调节阀，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩．复位弹簧推动阀芯开启，增加热媒的流量。自力式温度调节阀主要适用于采暖空调生活热水、石油化工、电力、机电纺织、橡胶、食品等行业。

产品特点

1、体积小重量轻安装简易；
2、准确可靠寿命长；
3、免维修式工作；
4、调解设定简易；
5、无源工作（无电源、气源正常工作)；
6、无需昂贵的调试费用；
7、阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性；

工作原理

ZZWP自力式温度调节阀按用途可分为：加热用温度调节阀、冷却用温度调节阀、三通合流温度调节阀、三通分流温度调节阀。不同用途的自力式温度控制阀的工作原理大体相同，都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。下面以加热用温度调节阀为例，结合工作原理示意图说明其工作过程：将温度传感器插入被控介质中，当被控介质温度升高时，感温液体膨胀，作用力克服弹簧阻力，推动阀芯向下移动，阀门趋于关闭，从而减少热媒介质流量；反之，当被控介质温度低于设定值时，感温液体收缩，弹簧复位推动阀芯开启，增加热媒介质流量，使被控介质温度趋于升高。循环往复，从而使被控介质温度始终保持在设定温度值的允许范围内。

技术参数

公称通径DN	20	25	32	40	50	65	80	100	125	150	200	250
Kv值(m3/h)	3.4	5.5	11	15	19	31	52	78	122	190	300	350
公称压力	PN1.6、2.5MPa
法兰标准	JB/T79.1-94、79.2-94、GB/T9113等
阀体材料	铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
温包材料	铜镀镍等
设定值偏差	±2℃
温控范围	用于生活热水供应：30～100℃； 用于采暖、中央空调：40～90℃； 用于除氧器等生产工艺过程：80～110℃； 用于其它特殊用途：120～180℃

安装示意图



外形结构图



主要外形尺寸

DN (mm)	D (mm)	D1 (mm)	螺栓孔 (n-Φ)	L (mm)	d (mm)	L1 (mm)	H(mm)	G (in)	导管长 (m)
32	135	100	4-Φ18	180	25	430	380	11/4″	3
40	145	110	4-Φ18	200	25	430	410	11/4″	3
50	160	125	4-Φ18	230	25	430	450	11/4″	3
65	180	145	4-Φ18	290	25	430	490	11/4″	3
80	195	160	8-Φ18	310	25	430	530	11/4″	3
100	215	180	8-Φ18	350	25	430	560	11/4″	3
125	245	210	8-Φ18	395	25	550	600	11/4″	4
150	280	240	8-Φ23	470	25	550	640	11/4″	4
200	335	295	12-Φ23	600	25	550	690	11/4″	4
250	400	355	12-Φ23	630	25	550	720	11/4″	4

声明：【ZZWP自力式温度调节阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的ZZWP自力式温度调节阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
