GYA液压安全阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:GYA液压安全阀是装设在油罐顶上,保护油罐安全的一个重要附件。当机械呼吸阀发生故障时,液压安全阀就能代替机械呼吸阀进行排气或放...

    • 产品描述
    • 在线询价
    • 技术咨询

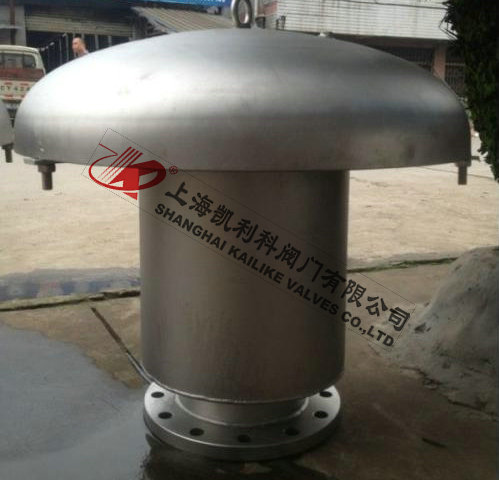

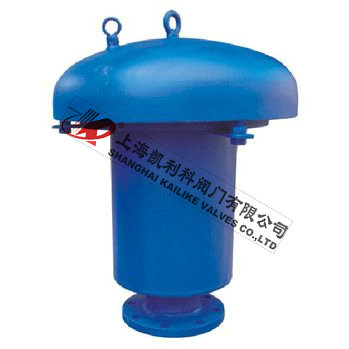

    GYA液压安全阀GYA液压安全阀

    GYA液压安全阀是装设在油罐顶上,保护油罐安全的一个重要附件。当机械呼吸阀发生故障时,液压安全阀就能代替机械呼吸阀进行排气或放气。

    产品名称: 液压安全阀 产品型号: GYA
    公称通径: DN80~DN250 结构形式: 活瓣式
    公称压力: 1.0MPa~1.6MPa 连接方式: 法兰
    适用温度: -40ºC~+80ºC 驱动方式: 自动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 柴油、汽油、石油、天然气 生产厂家: 上海凯利科阀门有限公司

    产品说明

    GYA液压安全阀是装设在油罐顶上,保护油罐安全的一个重要附件。当机械呼吸阀发生故障时,液压安全阀就能代替机械呼吸阀进行排气或放气。

    产品作用

    GYA液压安全阀一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。

    外形结构图



    主要外形尺寸

    型号 规格 安装尺寸(毫米) 重量
    d D D1 D2 n-d1 L H
    GYA-80 80 85 185 150 ?125 4-18 376 424 38
    GYA-100 100 105 205 170 ?145 4-18 500 605 42
    GYA-150 150 148 260 225 ?200 818 650 705 66
    GYA-200 200 210 315 280 ?255 8-?18 900 755 97
    GYA-250 250 264 370 335 ?310 12-18 1050 885 140


    产品用途

    1、液压安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐免遭破坏。
    2、液压安全阀装于油罐顶部与呼吸阀配合使用。
    3、控制压力:+56毫米水柱至-50毫米水柱。

    安装说明

    (l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分
    式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
    (2)安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。
    (3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
    (4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。
    (5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
    (6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。

    注意事项

    一、各种安全阀都应垂直安装。
    二、安全阀出口处应无阻力,避免产生受压现象。
    三、安全阀在安装前应专门测试,并检查其官密封性。
    四、对使用中的安全阀应作定期检查。


    声明:【GYA液压安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的GYA液压安全阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
