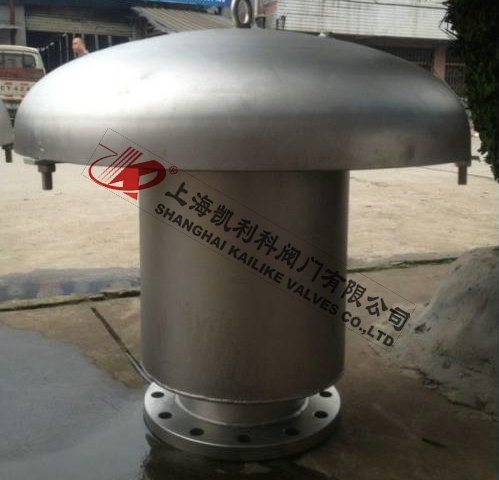

GYA石油储罐液压安全阀

产品名称：	石油储罐液压安全阀	产品型号：	GYA
公称通径：	DN80～DN250	结构形式：	活瓣式
公称压力：	1.0MPa～1.6MPa	连接方式：	法兰
适用温度：	-40ºC～+80ºC	驱动方式：	自动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	柴油、汽油、石油、天然气	生产厂家：	上海凯利科阀门有限公司

产品说明

GYA石油储罐液压安全阀是装设在油罐顶上，保护油罐安全的一个重要附件。当机械呼吸阀发生故障时，石油储罐液压安全阀就能代替机械呼吸阀进行排气或放气。

产品作用

GYA石油储罐液压安全阀一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。

外形结构图



主要外形尺寸

型号	规格	安装尺寸（毫米）							重量
		d	D	D1	D2	n-d1	L	H
GYA-80	80	85	185	150	?125	4-18	376	424	38
GYA-100	100	105	205	170	?145	4-18	500	605	42
GYA-150	150	148	260	225	?200	818	650	705	66
GYA-200	200	210	315	280	?255	8-?18	900	755	97
GYA-250	250	264	370	335	?310	12-18	1050	885	140



产品用途

1、石油储罐液压安全阀是（活瓣式）呼吸阀的安全备用设备，它的吸气和呼气的动作压力略高于（活瓣式）呼吸阀，在呼吸阀一旦失灵或在冬季其活瓣冻结时，石油储罐液压安全阀的液封即被破坏从而保护油罐免遭破坏。
2、石油储罐液压安全阀装于油罐顶部与呼吸阀配合使用。
3、控制压力：+56毫米水柱至-50毫米水柱。

安装说明

（l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分
式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
（2）安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。
（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。
（5）安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。

注意事项

一、各种安全阀都应垂直安装。
二、安全阀出口处应无阻力，避免产生受压现象。
三、安全阀在安装前应专门测试，并检查其官密封性。
四、对使用中的安全阀应作定期检查。


声明：【GYA石油储罐液压安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GYA石油储罐液压安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
