HH47X缓冲止回阀

HH47X缓冲止回阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      上海剑阀阀门竭诚为您提供安全可靠的HH47X缓冲止回阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 在线询价
    • 技术咨询

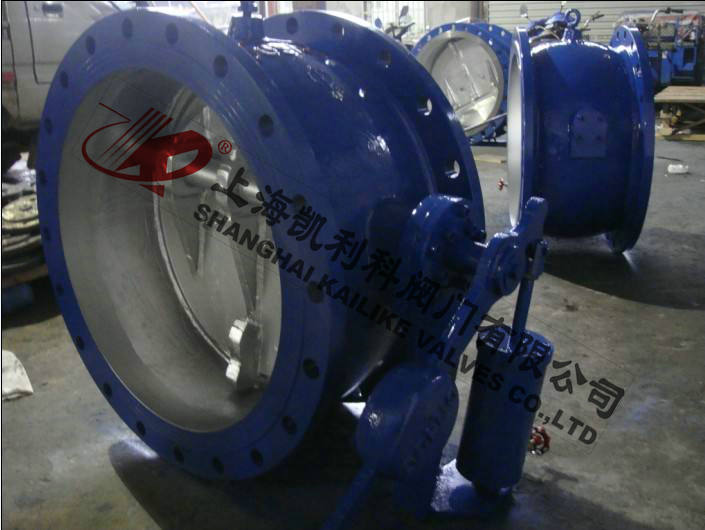

    HH47X缓冲止回阀HH47X缓冲止回阀

    HH47X缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的最佳产品。

    产品名称: 缓冲止回阀 产品型号: HH47X
    公称通径: DN200~DN1400 结构形式: 蝶式
    公称压力: 1.0MPa~1.6MPa~2.5MPa 连接方式: 法兰
    适用温度: -29ºC~+80ºC 驱动方式: 介质推动
    阀体材质: 球墨铸铁、铸铁、铸钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、污水、热水管网 生产厂家: 上海剑阀阀门有限公司

    产品说明

    HH47X缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的最佳产品。

    主要零件材料

    零件名称 阀体 蝶 板 密封圈 阀杆 填料
    材料   灰铸铁
    碳钢
    灰铸铁、铸钢、球墨铸铁 丁腈耐油橡胶、
    氯丁橡胶
    不锈钢 聚四氟乙烯

    主要技术参数

    型号 公称压力
    PN(MPa)
    试验压力Ps(MPa)   工作压力
    P(MPa)
    介质温度
    (℃)
    适用介质
    壳体 密封
    HH47X 1.0   1.5   1.1   1.0   0-80℃   水、油品
    海水、污水
    1.6   2.4   1.75   1.6
    2.5   3.75   2.75   2.5

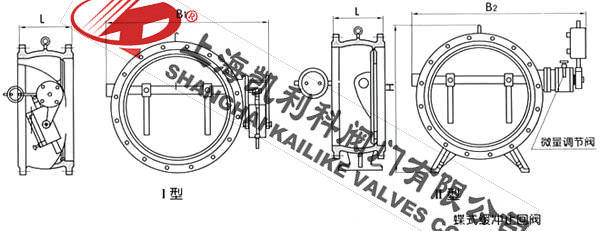

    外形结构图



    主要外形尺寸

    公称通径
    DN(mm)
    尺 寸(mm)
    L   H   B1   B2
    200   230   550   540   600
    250   250   630   600   700
    300   270   690   650   740
    350   290   780   710   800
    400   310   860   770   870
    450   330   910   830   920
    500   350   980   900   1000
    600   390   1070   1090   1250
    700   430   1220   1200   1360
    800 470   1320   1320   1480
    900 510   1430   1420   1580
    1000   550   1550   1550   1700
    1200   630   1800   1780   1950
    1400   710   1980   2000   2175


    声明:【HH47X缓冲止回阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的HH47X缓冲止回阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
