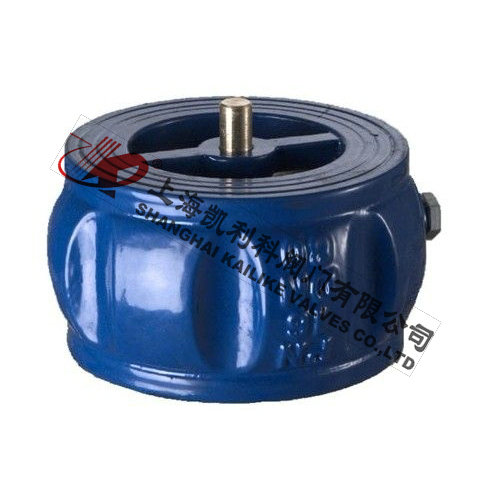

H71XT对夹式消声止回阀
H71XT对夹式消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀。该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小、重量轻、拆装方便、噪音低、垂直，水平 安装均可。对夹升降止回阀可安装在水泵出口管道上，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。
|
产品名称： |
对夹式消声止回阀 |
产品型号： |
H71XT |
|
公称通径： |
DN40～DN300 |
结构形式： |
弹簧式 |
|
公称压力： |
1.0MPa～1.6MPa |
连接方式： |
法兰、对夹 |
|
适用温度： |
-29ºC～+80ºC |
驱动方式： |
介质推动 |
|
阀体材质： |
球墨铸铁、铸铁、铸钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水、热水管网 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
H71XT对夹式消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀。该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小、重量轻、拆装方便、噪音低、垂直，水平 安装均可。对夹升降止回阀可安装在水泵出口管道上，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。
性能规范
|
公称压力 |
实验压力 |
工作压力 |
适用温度 |
适用介质 |
|
强度 |
密封 |
|
1.6 |
2.4 |
1.76 |
1.6 |
80 |
水 |
零部件材料
|
零件名称 |
阀体、阀盖、阀瓣 |
密封垫 |
阀轴、压盖 |
弹簧 |
|
材料 |
铸铁 |
丁腈橡胶 |
黄铜 |
不锈钢 |

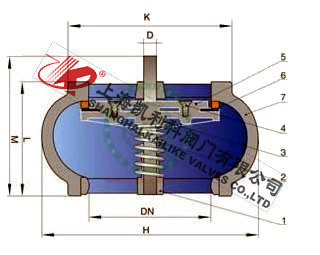

外形结构图
主要外形尺寸
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L(mm) |
71 |
71 |
88 |
89 |
107 |
131 |
136 |
180/280 |
220 |
250 |
声明：【H71XT对夹式消声止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的H71XT对夹式消声止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
