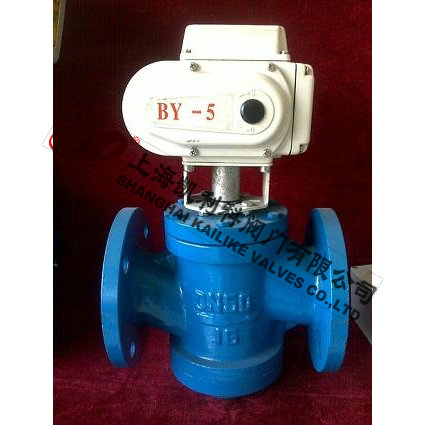

EDRV动态平衡电动调节阀

产品名称：	动态平衡电动调节阀	产品型号：	EDRV
公称通径：	DN25～DN150	结构形式：	平衡式
公称压力：	1.6MPa～2.5MPa	连接方式：	法兰
适用温度：	-29ºC～+150ºC	驱动方式：	电动
阀体材质：	铸铁、铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

EDRV动态平衡电动调节阀是动态平衡与电动调节一体化的产品，主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便的对各环路的流量、温度进行自动控制，实现合理利用能量，节能降耗，智能化管理。应用此阀使末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定、更节能，特别适用于系统负荷变化较大的变流量系统中。

产品优点

1.稳定：末端设备的流量变化不受系统压力波动的影响，流量变化不相互干扰。
2.节能：较传统的系统节能6-20%。
3.高效：大大地缩短了调试时间，系统运行具有高效率。
4.舒适：调控温度精度更高，比传统变流量系统更舒适。

产品特点

1.驱动器为直行程，互换性好。
2.流量特性曲线：线/等百分比
3.流量误差≤5%
4.工作温度：0--150℃

材质与寿命

1.阀体：优质灰铸铁 2.内件：黄铜、不锈钢
3.弹簧：不锈钢 4.膜片：三元乙丙埋纤
5.寿命：十年以上

控制方式

1.智能调节型（最常用）
2.比例积分型

流量特性


(1)当进口压力P1 \升高时，（P1-P2）增大，这时电动阀阀芯向上运动。使P1 、P2 间开度减少；当进口压力P1降低时，（P1-P2 ）间开度增大阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯调节作用，P2，P3间的压差始终保持不变。因此这种电动阀的抗干扰能力强、具有动态平衡的功能。
(2)当电动执行器接受控制信号使阀轴延 R 向旋转时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3 间的压差（P2-P3 ）始终不变，因此对应任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线一致的，没有偏离，因此这种电动调节阀比传统的电动调节阀具有更好的调节性能。

主要材料

阀体	阀套	阀芯	膜片	密封	电动执行器外壳
球墨铸铁	不锈钢	黄铜	EPDM	PTFE	铝合金

性能参数

阀门形式	型号	规格	压差范围（ KPa ）	流量范围（m3/h）	工作压力	流量误差	流体温度
二通	EDRV1	DN25	30～300	0.2～2.9	PN16	5%	0～100℃
	EDRV2	DN32	30～300	0.5～4.7
	EDRV3	DN40	30～300	1～7.7
	EDRV4	DN50	30～300	2～12.1
	EDRV5	DN65	30～300	3～20.4
	EDRV6	DN80	30～300	5～30.8
	EDRV7	DN100	30～300	10～45.3
	EDRV8	DN125	30～300	15～70.7
	EDRV9	DN150	30～300	20～101.8
	EDRV10	DN150	40～400	30～110

外形结构图



主要外形尺寸

阀门形式	型号	规格	外形尺寸
			长（L）	下高（H2）	上高（H1）
二通	EDRV1	DN25	160	70	265
	EDRV2	DN32	180	100	275
	EDRV3	DN40	200	110	285
	EDRV4	DN50	230	120	290
	EDRV5	DN65	290	124	339
	EDRV6	DN80	310	150	348
	EDRV7	DN100	350	158	357
	EDRV8	DN125	400	193	379
	EDRV9	DN150	480	193	379
	EDRV10	DN150	480	193	379



声明：【EDRV动态平衡电动调节阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的EDRV动态平衡电动调节阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
