2507旋启式升降式立式对夹式双相钢不锈钢止回阀工作原理(图)
来源:www.fm058.com作者:上海凯利科阀门有限公司更新时间:2022-11-14 09:11:46

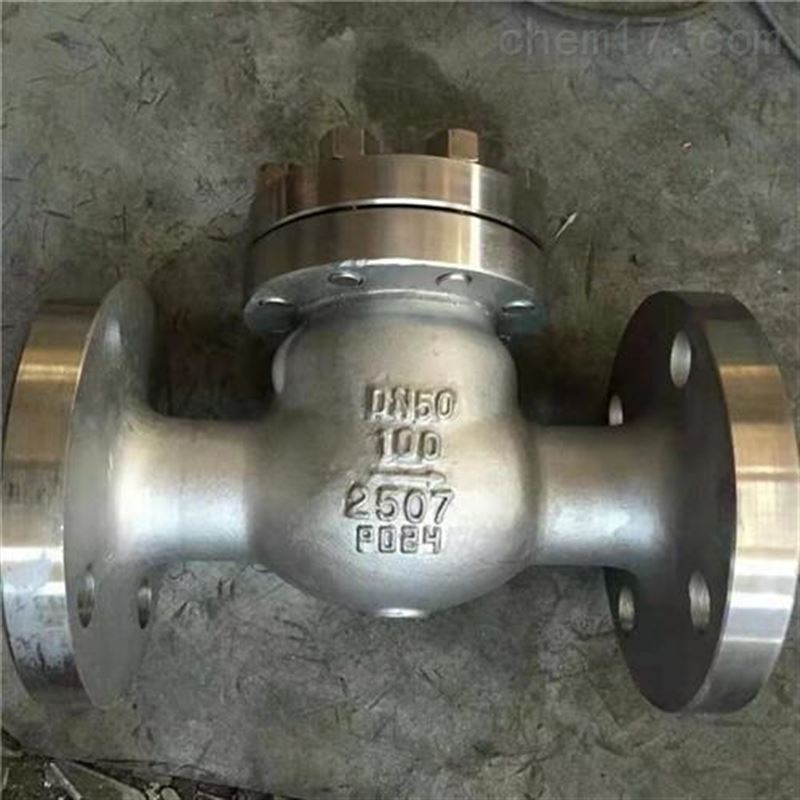

 2507旋启式升降式立式对夹式双相钢止回阀工作原理(图)

    2507双相钢止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。双相钢止回阀应用于石油和天然气工业、海上石破天油平台、石油化工设备、脱盐(淡化)设备、燃(废)气净化设备。

    二、产品主要特点:

    1、止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

    2、产品的设计制造符合美国国家标准ANSIB16.34,美国石油学会标准API6D要求。

    3、阀门承压件采用精密铸造工艺浇铸,表面质量美观,无粘沙、冷隔等表面缺陷;内在质量稳定,无疏松、砂眼、裂纹等内在缺陷。

    4、旋启式止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片或密封环密封外,整体没有外漏点,杜绝了阀门外泄的可能。

    5、旋启式止因阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿。

    6、旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。

    三、2507双相钢止回阀主要性能:

零件名称

材 料

阀体
阀盖
阀瓣
摇杆

ASTM A216
WCB

ASTM A351
CFB

ASTM A351
CF8M

ASTM A351
CF3

ASTM A351
CF3M

销轴

1Crl3

OCrl8Ni9

OCrl7Nil2M02

OOCrl9Nil0

OOCrl7Nil4M02

F6a

304

316

304L

316L

阀瓣

密封面

13Cr

13Cr

STL

本体 本体 STL
本体 STLR STL

阀座

13Cr

STL

STL

阀瓣螺母

1Crl3

0Crl8Ni9

OCrl7Nil2M02

00Crl9NilO

OOCrl7Ni4M02

410

304

316

304L

316L

防松销

OCCr8Ni9

0Crl7Nil2M02

00Crl9NilO

00Crl7Nil4M02

304

316

304L

316L

垫片

柔性石墨复合垫 (芯板:碳钢或不锈钢)不锈钢带,柔性石墨缠绕垫

中法兰螺栓

350CrM0
ASTM A193 B7

OCr18Ni9 ASTMA193 B8

中法兰螺母

45
ASTM A1 94 2H

OCr18Ni9 ASTM A194 8

适用
工况

适用介质

水、蒸汽、油品等

硝酸等腐蚀介质

醋酸等腐蚀介质

强氧化性介质

尿素等腐蚀性介质

适用温度 (℃)

-29~425

-40~200(超出该温度范围、请在订货时注明)

四、产品主要结构尺寸:

规格

英寸

L

D

D1

D2

b

z-Φd

H

mm

in

DN50

2"

300

175

135

105

26-3

4-23

177

DN65

2.5"

340

200

160

130

28-3

8-23

197

DN80

3"

380

210

170

140

30-3

8-23

212

DN100

4"

430

250

200

168

32-3

8-25

248

DN125

5"

500

295

240

202

36-3

8-30

296

DN150

6"

550

340

280

240

38-3

8-34

330

DN200

8"

650

405

345

300

44-3

12-34

385

DN250

10"

775

470

400

352

48-3

12-41

445
