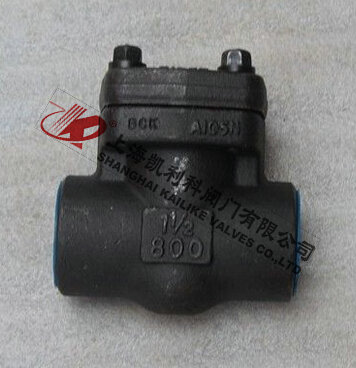

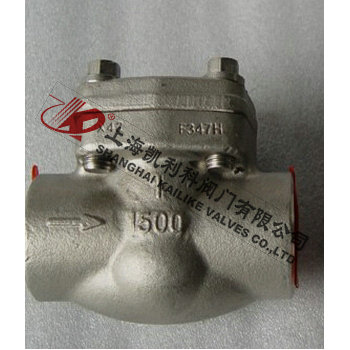

H11Y,H11H内螺纹锻钢止回阀

产品名称：	内螺纹锻钢止回阀	产品型号：	H11Y、H11H
公称通径：	DN15～DN50	结构形式：	升降式
公称压力：	1.6MPa～42.0MPa 150LB-2500LB	连接方式：	承插焊、内螺纹、法兰
适用温度：	-29ºC～+550ºC	驱动方式：	介质推动
阀体材质：	锻钢A105、A182、F22、304、316、316L	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

H11Y、H11H内螺纹锻钢止回阀密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构-性能优良-密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上防介质倒流作用。适用介质为水、油品、蒸汽、气体及某些腐蚀性液体介质等。

阀盖设计形式

一、螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片（316夹柔性石墨制造）密封.客户有特殊要求时也可采用金属环连接。
二、焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接。
三、压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。

设计结构和特征

符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖。

主要零件材质

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276420	A276304	A276304(L)	A276316(L)
3	垫片	316夹柔性石墨		316夹PTFE
4	阀盖	A105	A182F22	A182F304(L)	A193 B8(M)
5	铭牌	SS
6	螺栓	A193B7	A193B16	A193B8(M)	A193B8(M)
7	球	A182F304	A182F304	A182F304	A182F304
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

外形结构图



主要外形尺寸800LB

NPS	缩径	3/8”	1/2”	3/4”	1”	1 1/4”	1 1/2”	2”	2 1/2”
	全径		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		79	79	92	111	120	152	172	200
W		61	61	65	79	95	103	118	132
重量	螺栓式	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
	焊接式	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9

外形结构图



主要外形尺寸900LB～1500LB

NPS	缩径	3/8”	1/2”	3/4”	1”	1 1/4”	1 1/2”	2”	2 1/2”
	全径		3/8”	1/2”	3/4”	1”	1 1/4”	1 1/2”	2”
L		92	111	111	120	152	172	200	220
W		65	79	79	97	104	120	139	215
重量	螺栓式	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
	焊接式	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3

标准材质明细表900LB～2500LB

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276 420	A276304	A276304(L)	A276316(L)
3	密封螺母	A105+STL	F22+STL	A182 F304(L)	F316(L)
4	密封圈	A276 304L	A276 304L	A182F304(L)	A276 316L
5	固定螺母	A1942H	A1944	A1948	A194 8M
6	提升螺栓	A1942H	A1944	A1948	A194 8M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

外形结构图

主要外形尺寸900LB～2500LB

NPS		1/2"	3/4"	1"	1/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
	2500LB	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	7.5	7.0	6.8	18.5	18.1	20.3
	2500LB	9.0	7.6	8.4	19.5	20.1	21.8

声明：【H11Y,H11H内螺纹锻钢止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的H11Y,H11H内螺纹锻钢止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
