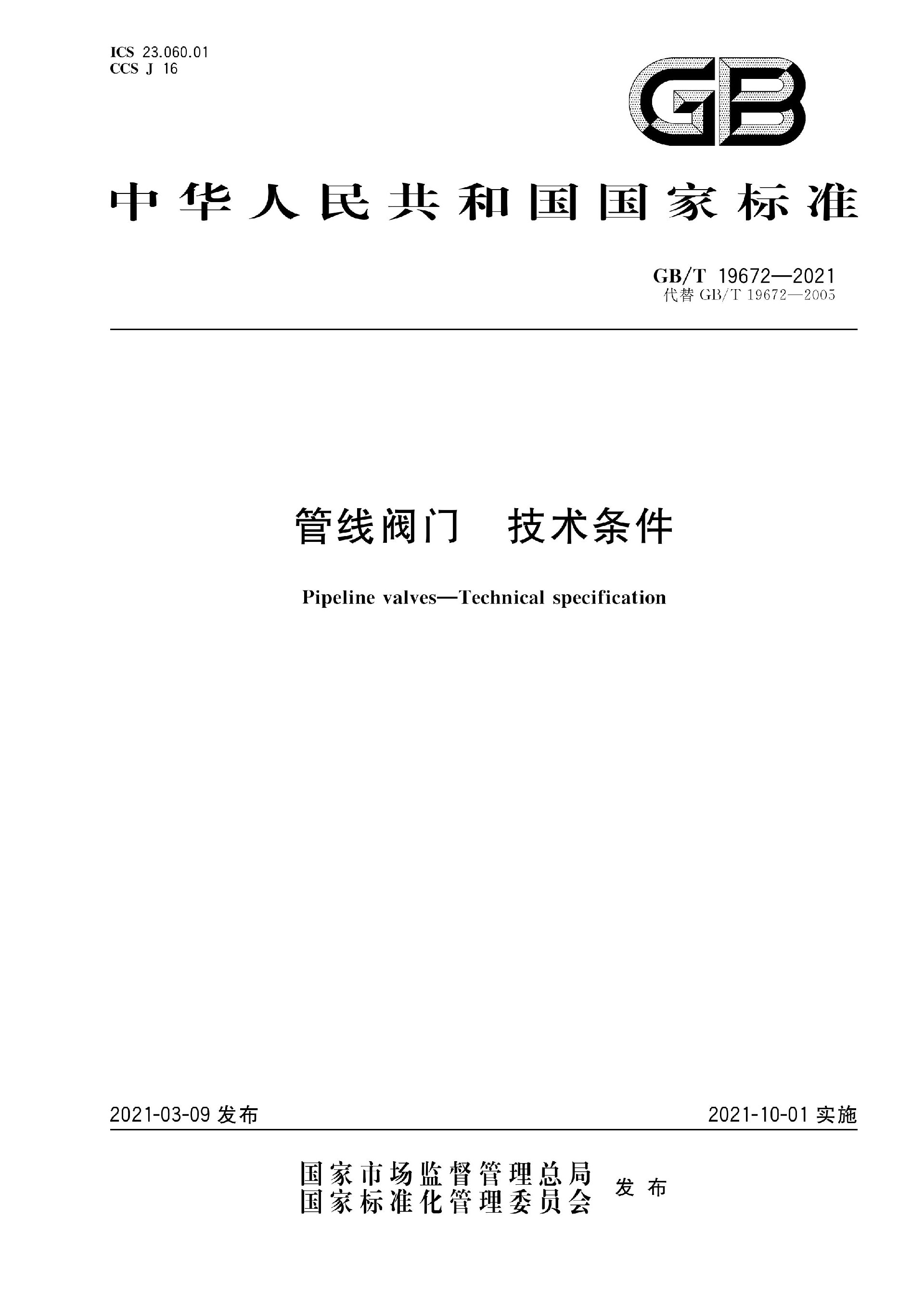

GB/T 19672-2021《管线阀门 技术条件》完整解读

一、标准基础信息

1. 标准编号：GB/T 19672-2021（现行有效，替代旧版 GB/T 19672-2005）
2. 发布 / 实施：2021-03-09 发布，2021-10-01 实施
3. 等同采用：等效转化国际标准 ISO 14313，对标全球管线通用标准 API 6D（油气长输管线阀门国际金标）
4. 归口：全国阀门标准化技术委员会 SAC/TC188

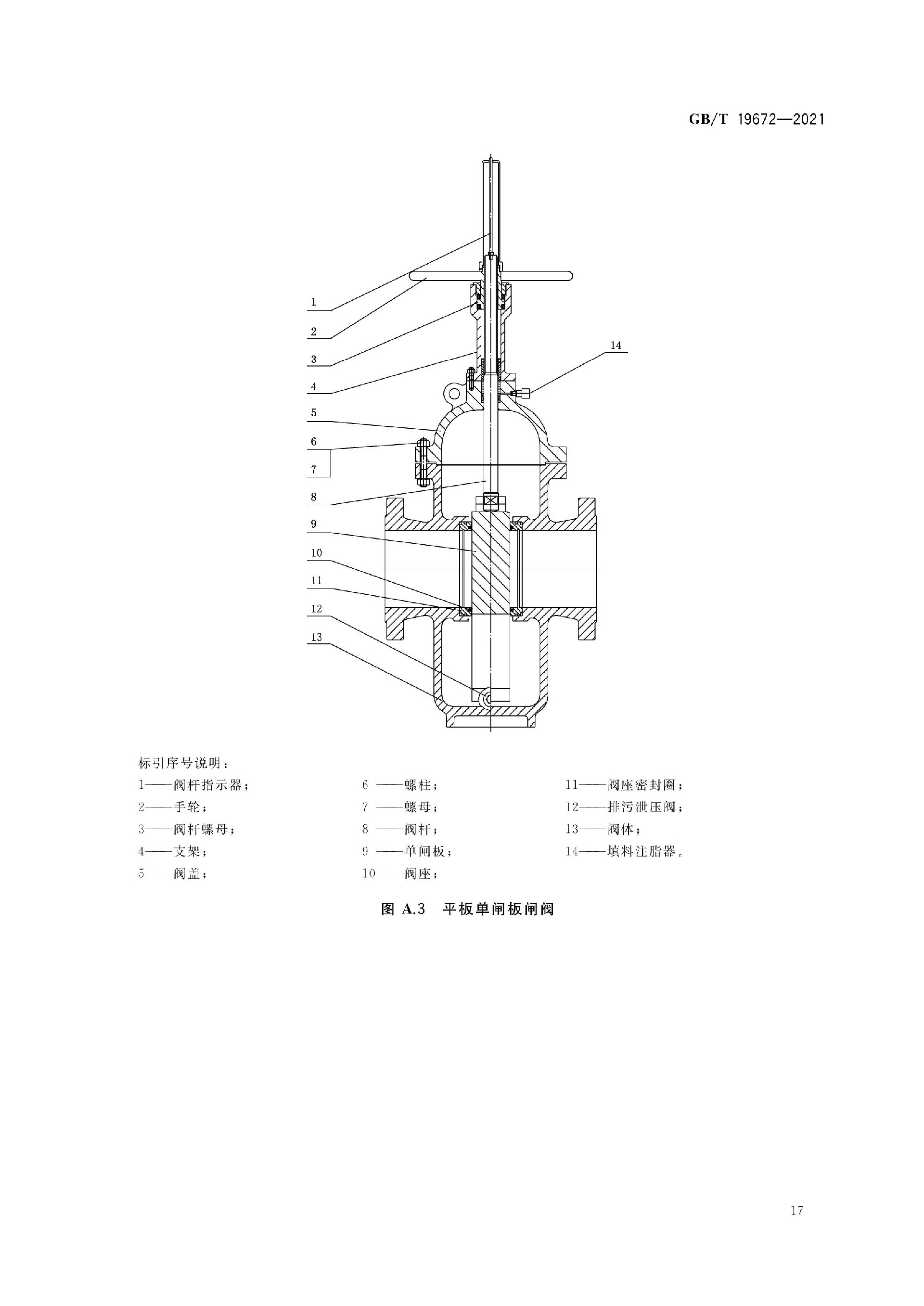

5. 定位：长输油气干线、场站管线专用阀门通用强制技术总规，管线球阀、平板闸阀、管线止回阀、旋塞阀都必须遵守，区别于工厂普通工艺阀门 GB/T12237、GB/T21385

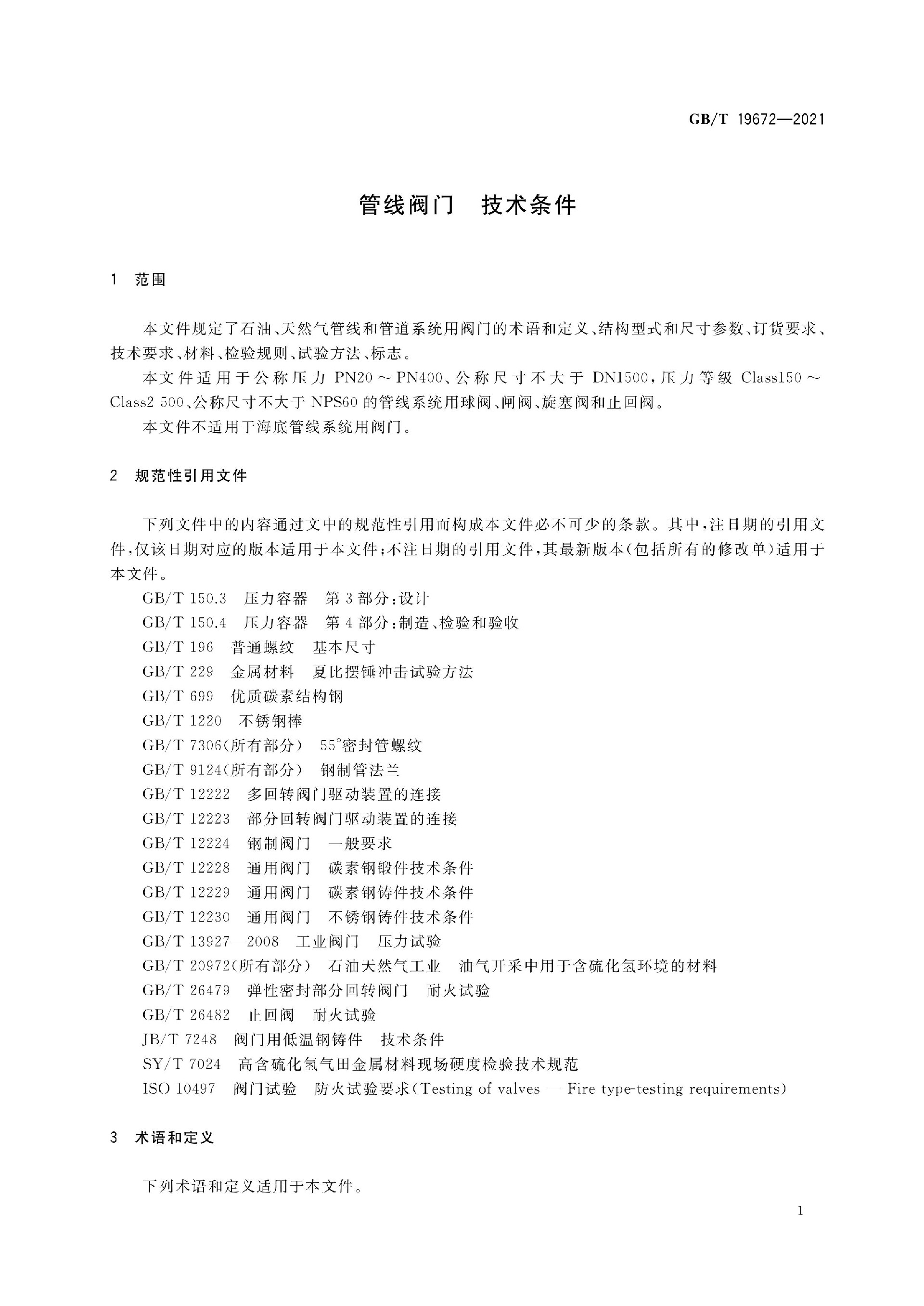

二、适用范围（核心边界）

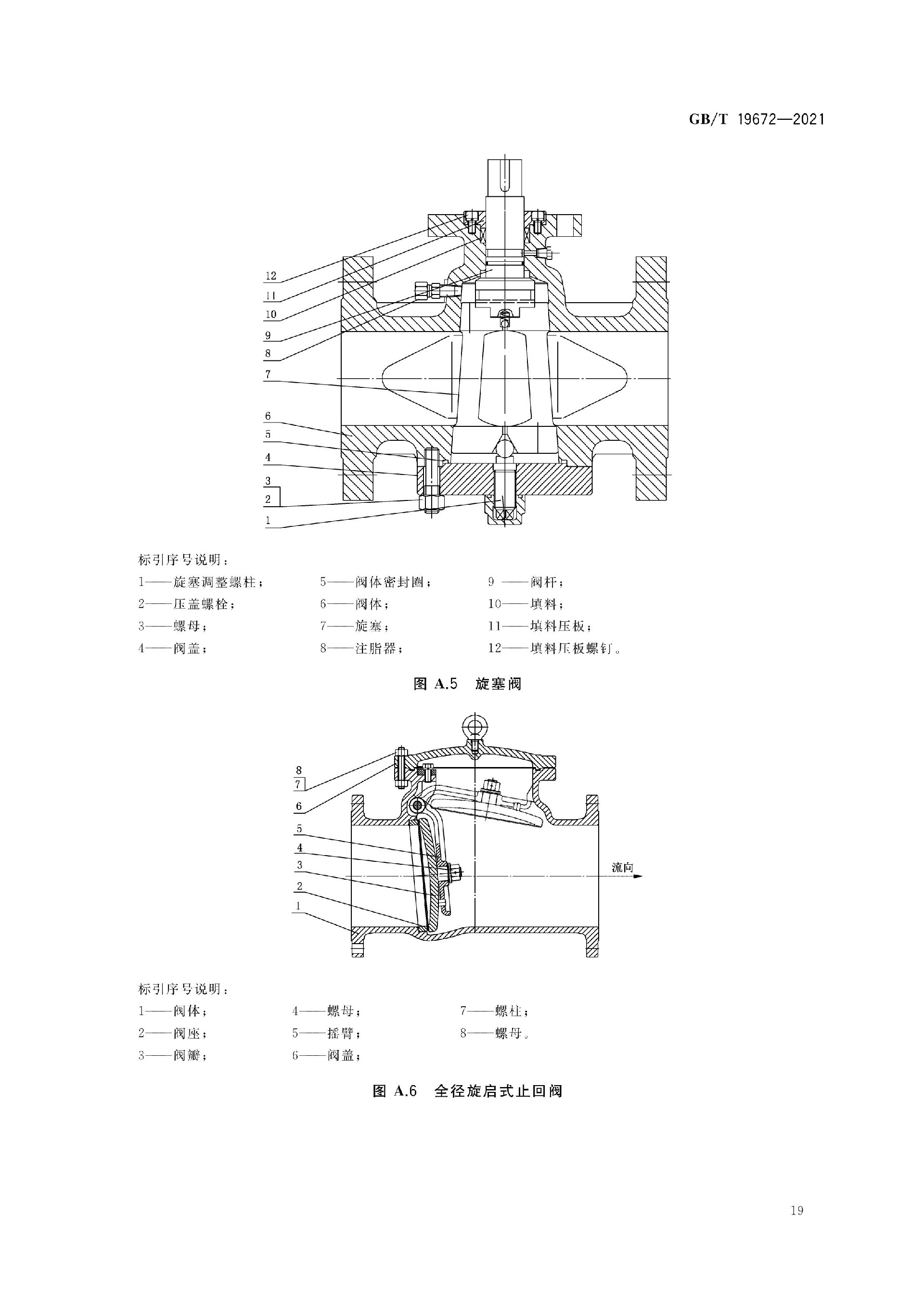

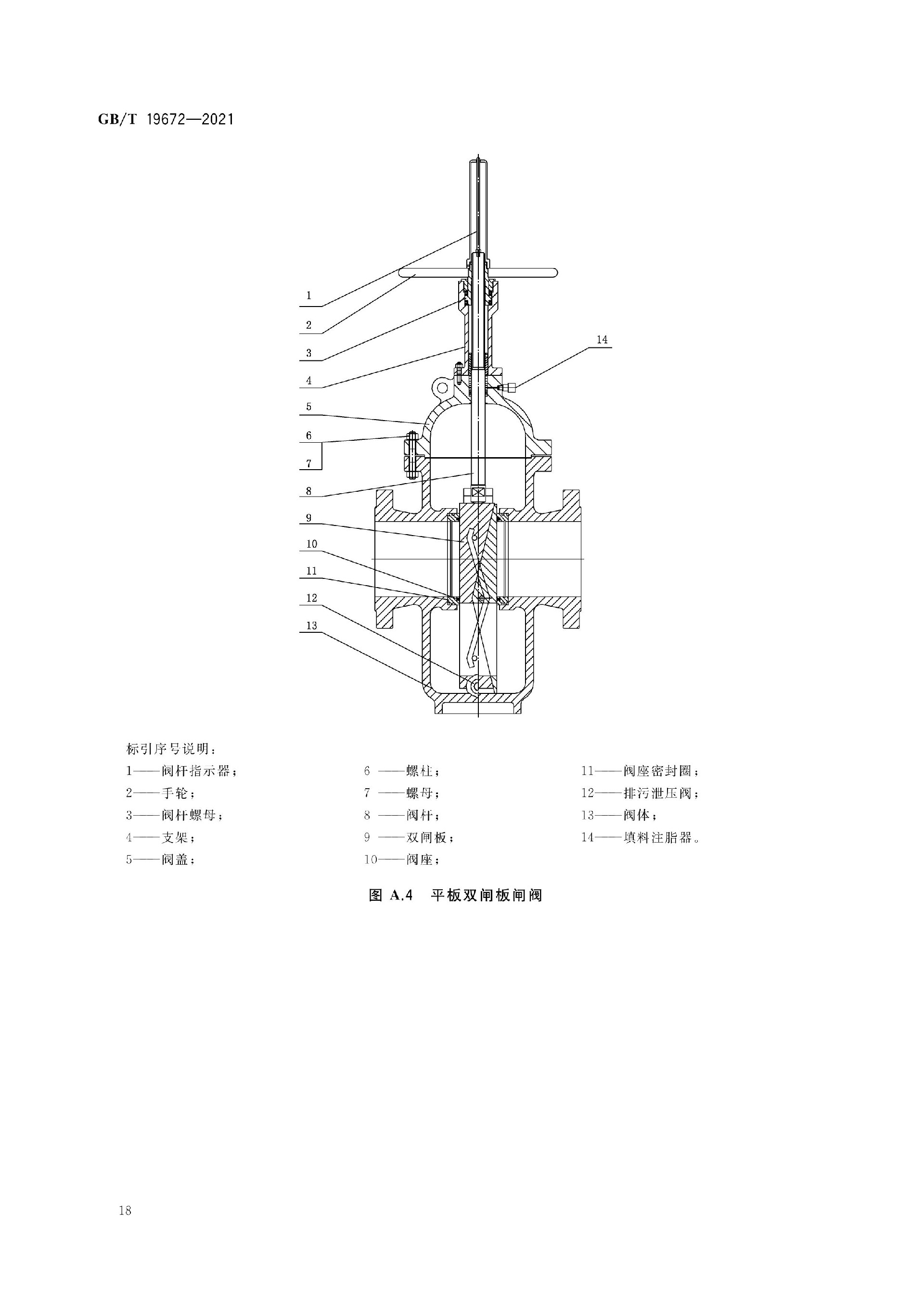

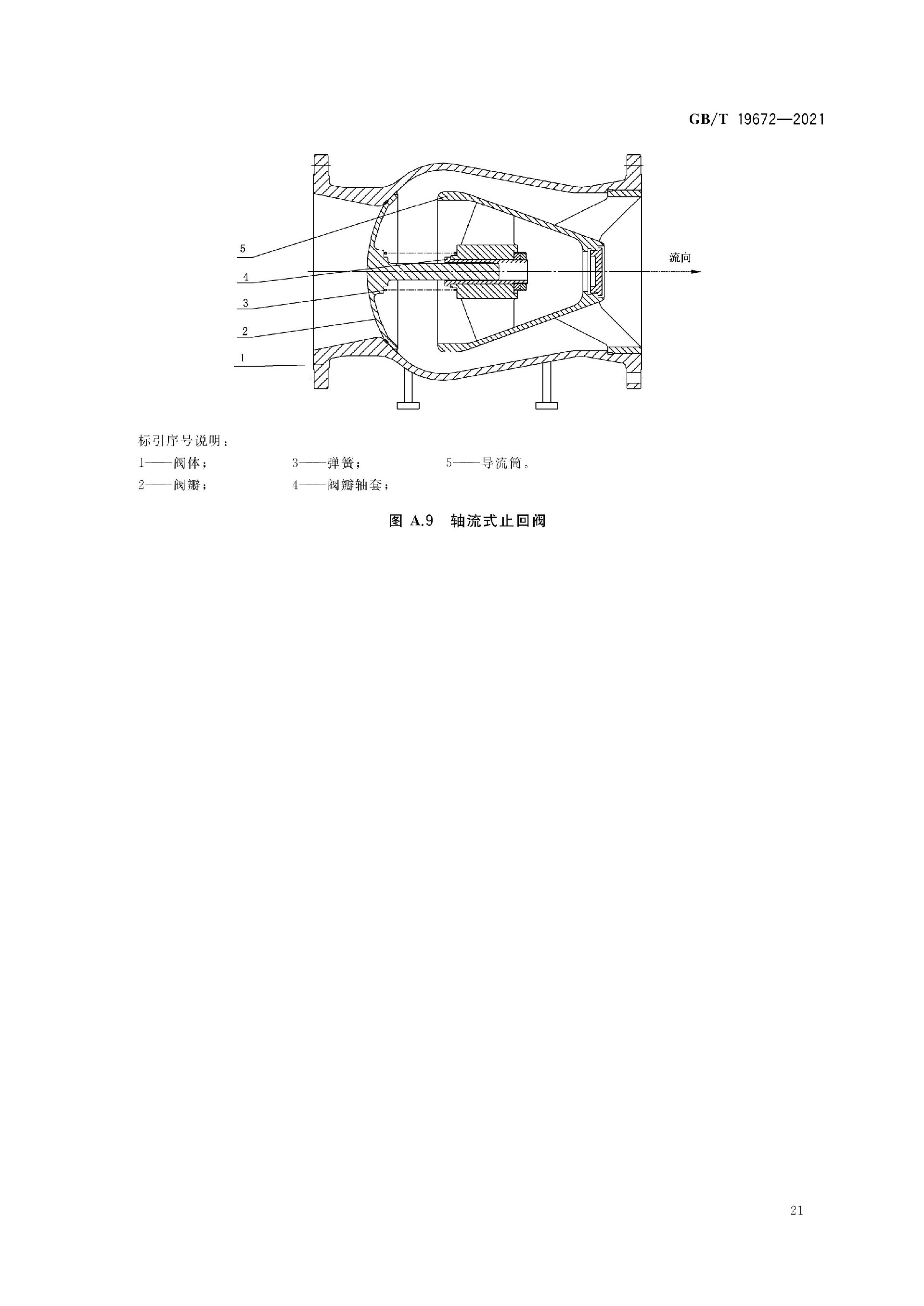

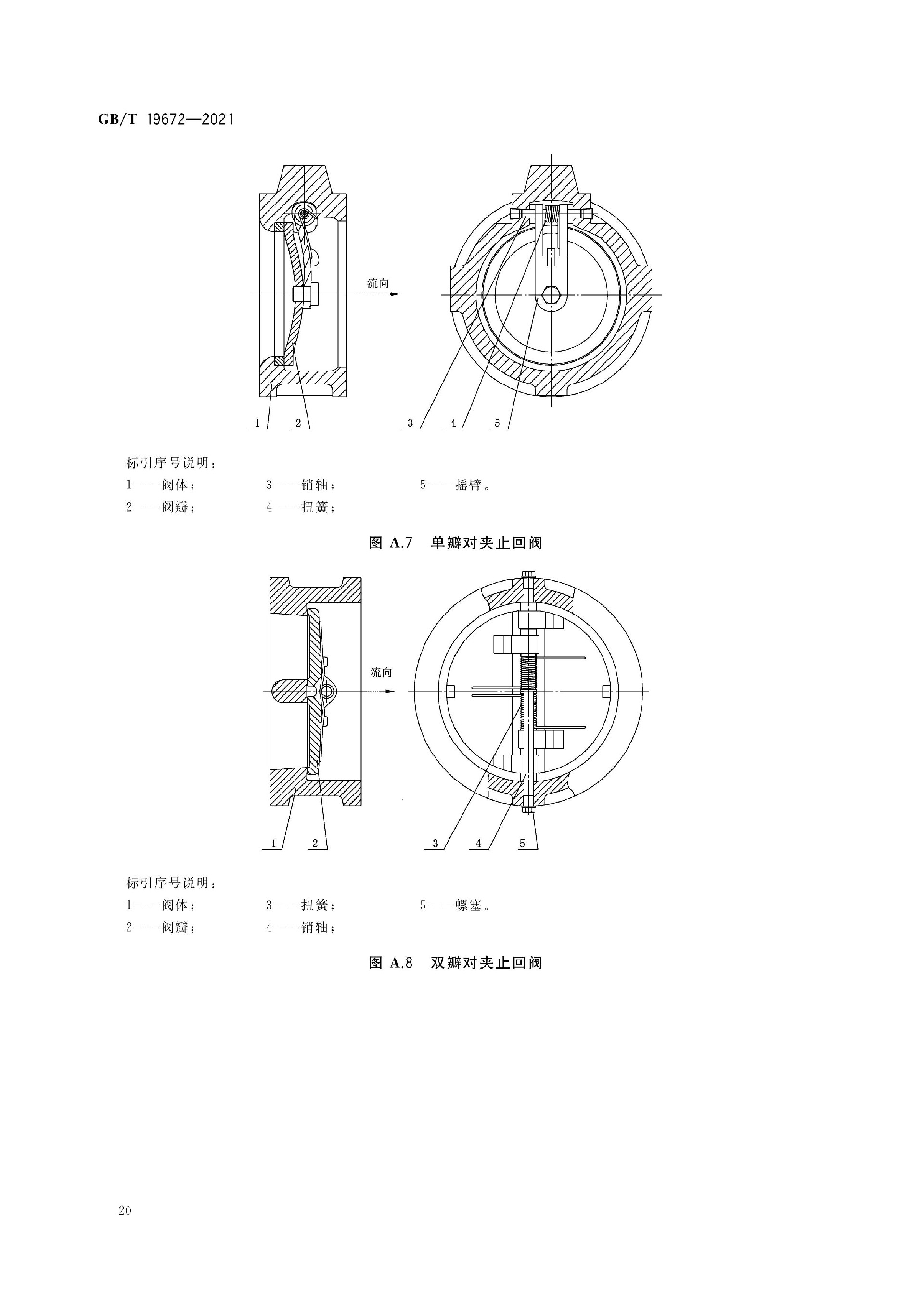

1. 适用阀门类型

2. 规格区间

• 公称通径：DN15～DN1500（NPS60）
• 公称压力：PN20～PN400 / Class150～Class2500

3. 介质与场景

4. 明确排除

三、和 API 6D、GB/T12237、GB/T21385 核心区别

四、2021 版重大修订（对比 2005 旧版）

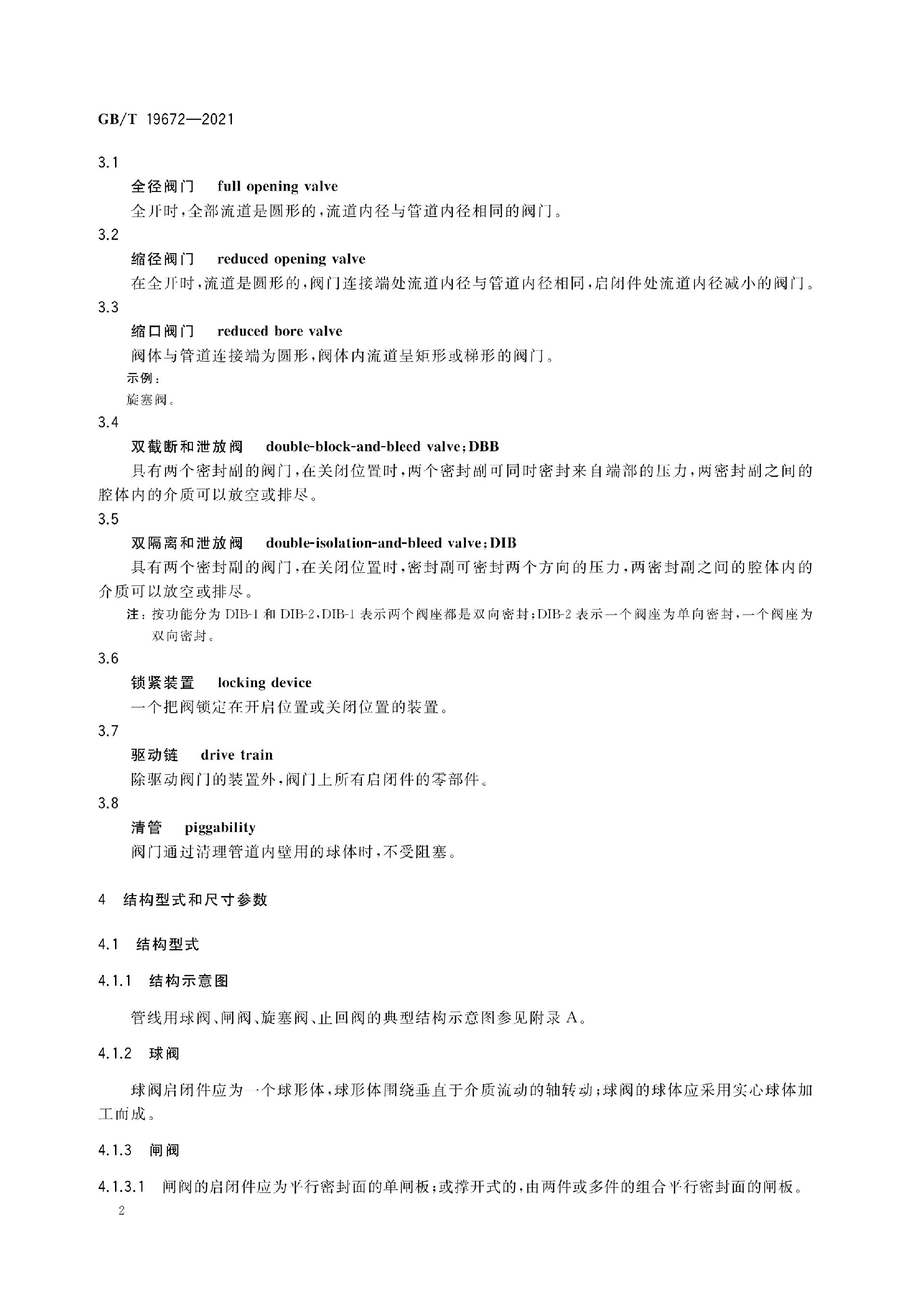

1. 新增 DIB 双隔离泄放结构 术语与强制设计要求（干线检修安全必备）；
2. 强化阀杆防吹出结构，高压工况阀杆承压防飞出；
3. 耐火试验统一引用国标 GB/T26479、GB/T26482，对齐 API 6FA；
4. 完善低温工况冲击试验要求（≤-29℃LNG / 低温天然气强制冲击）；

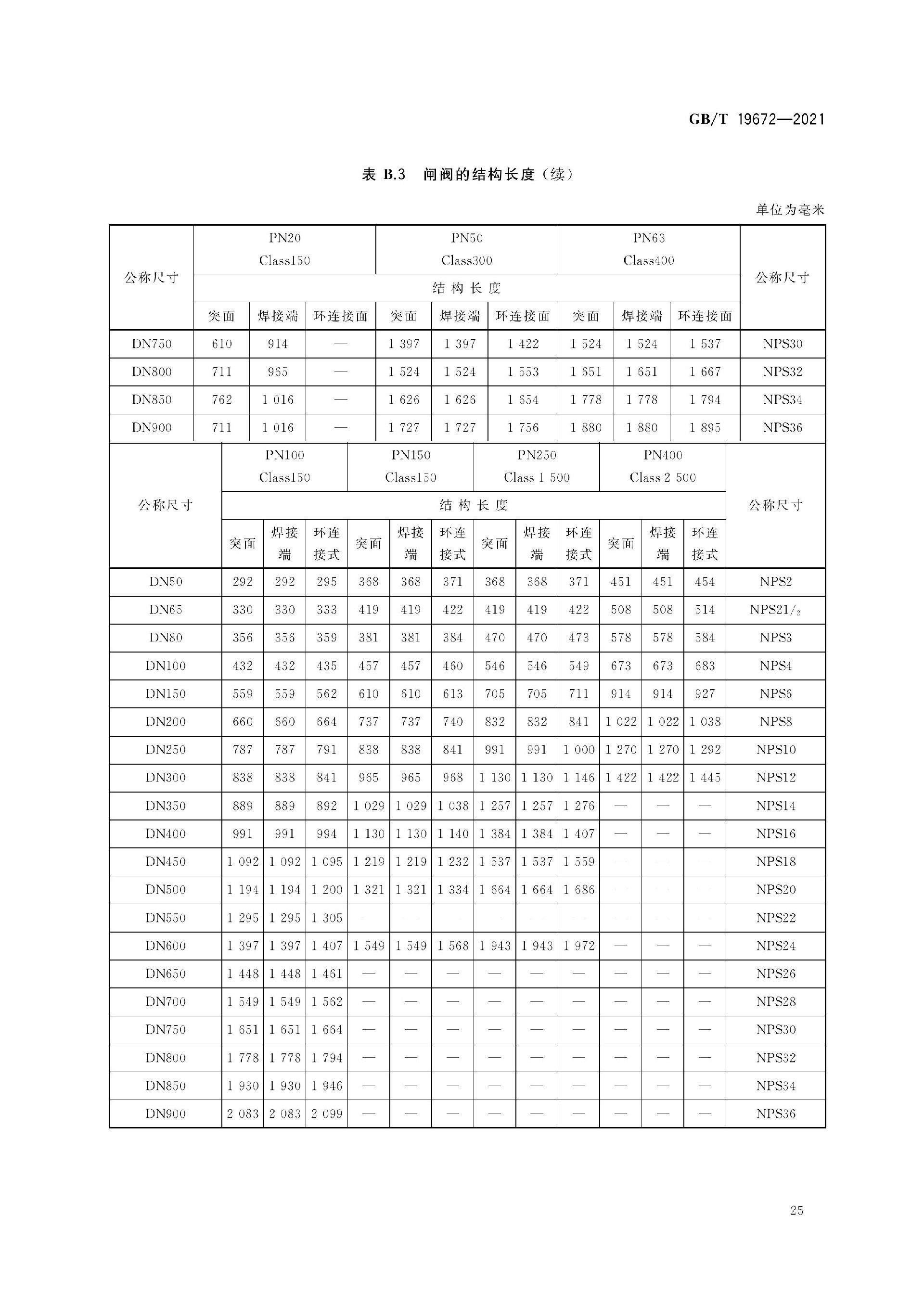

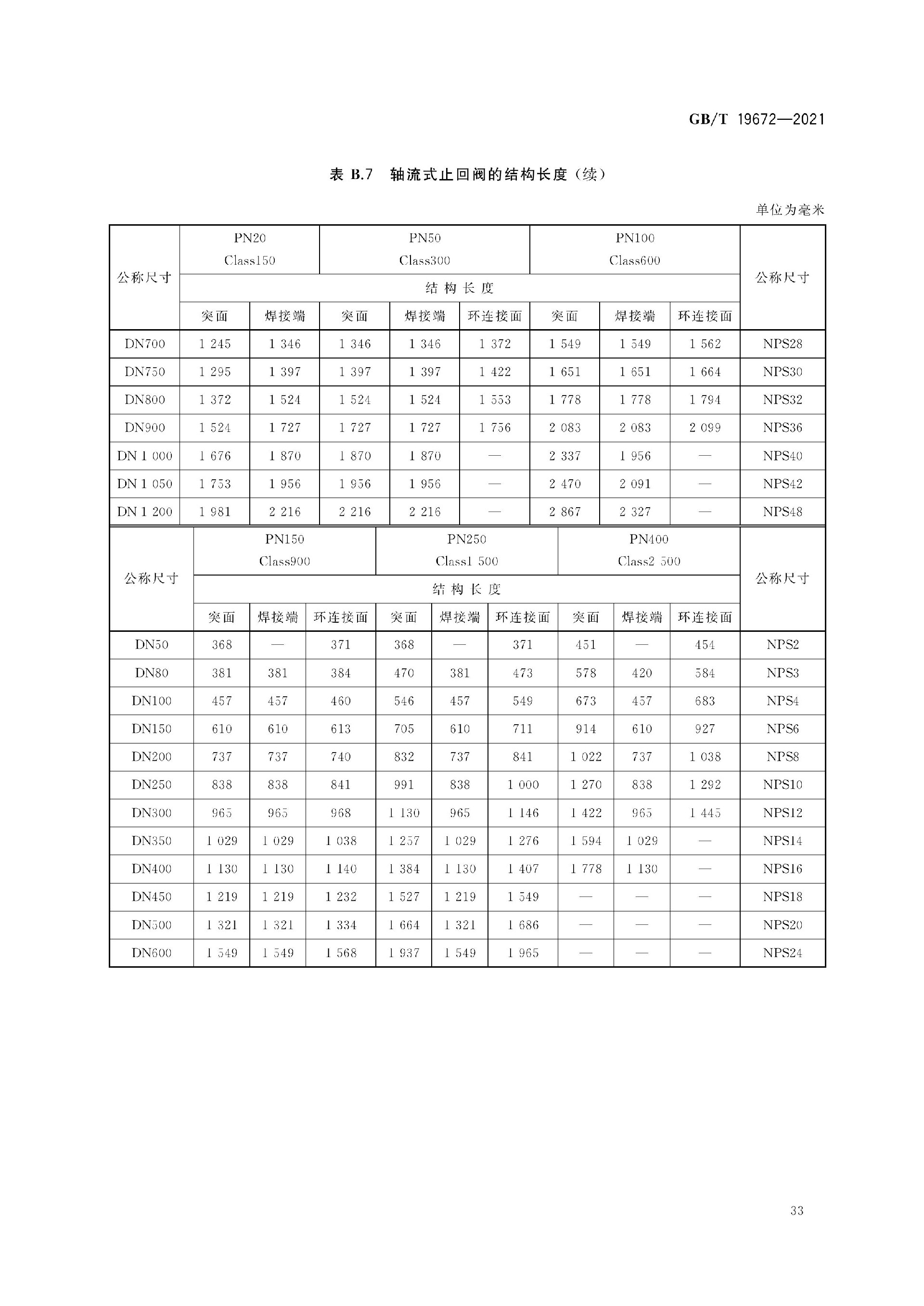

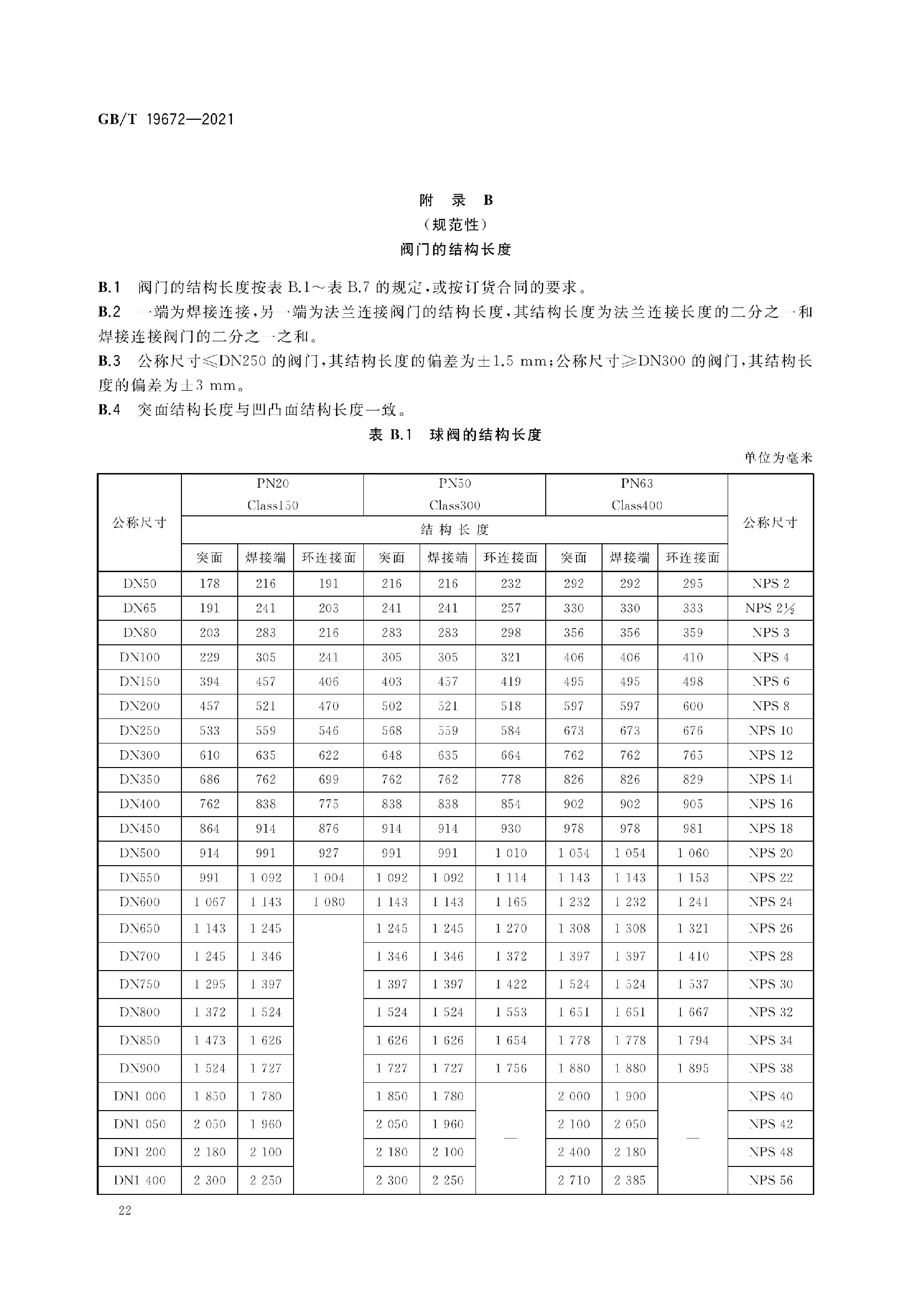

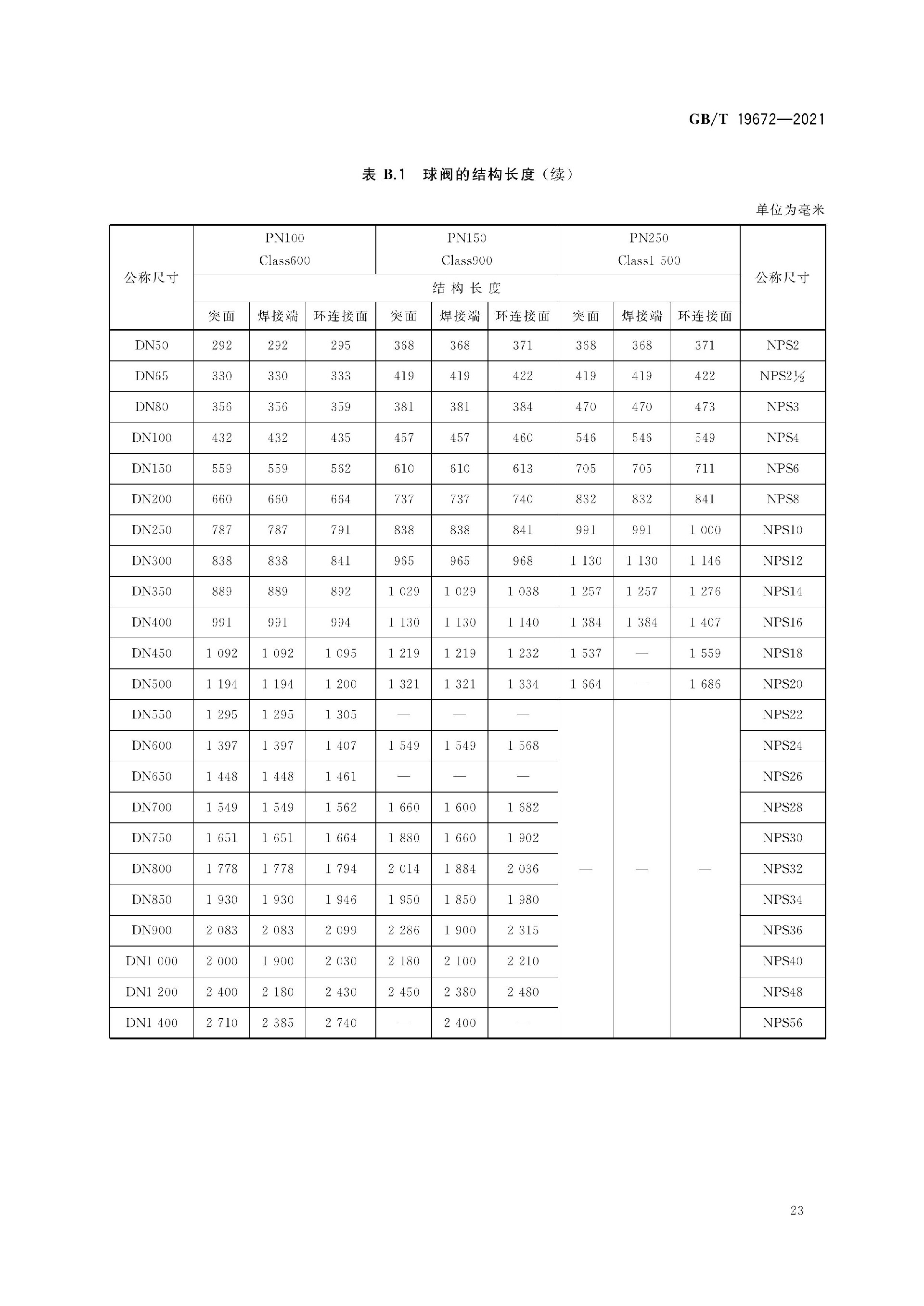

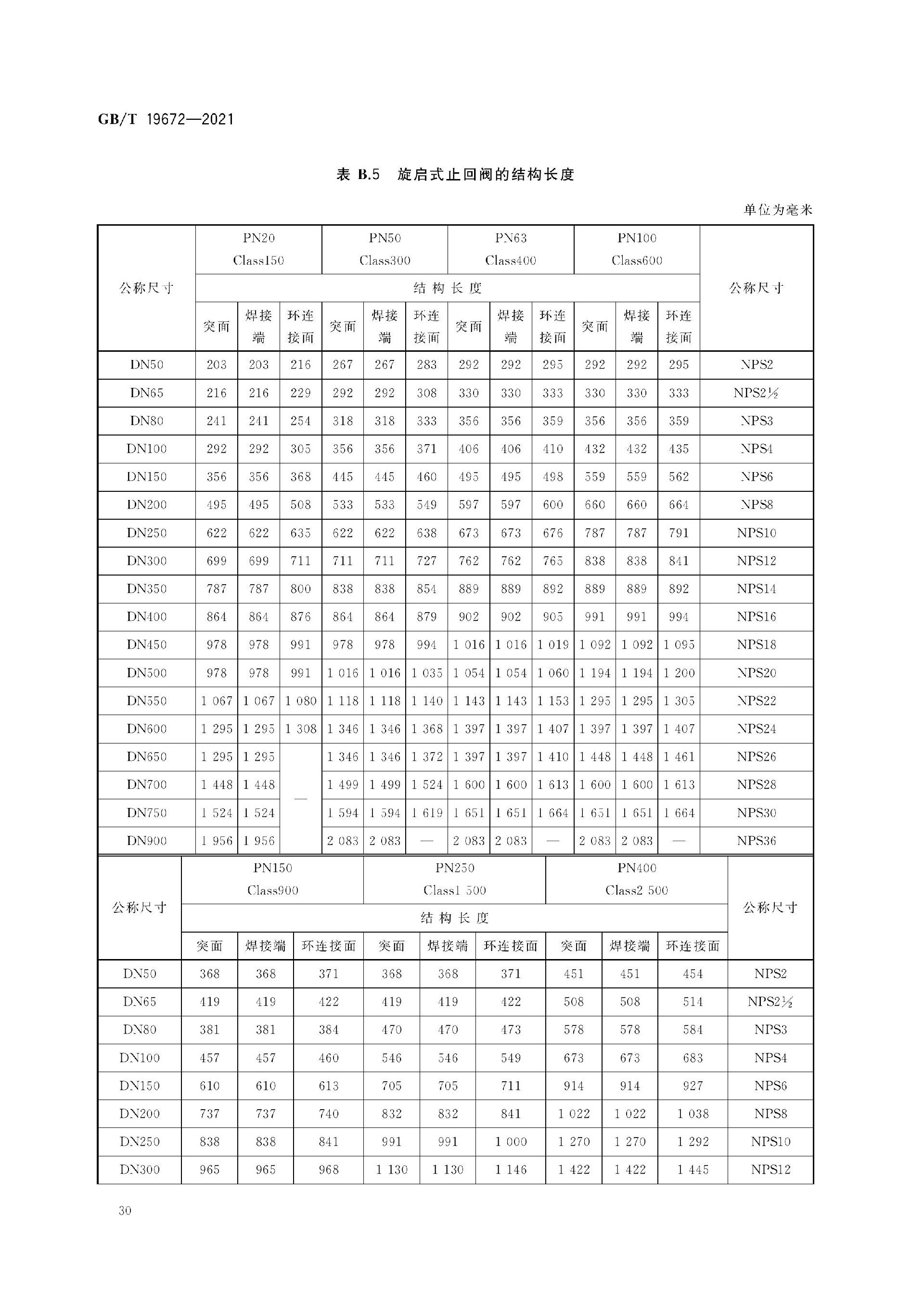

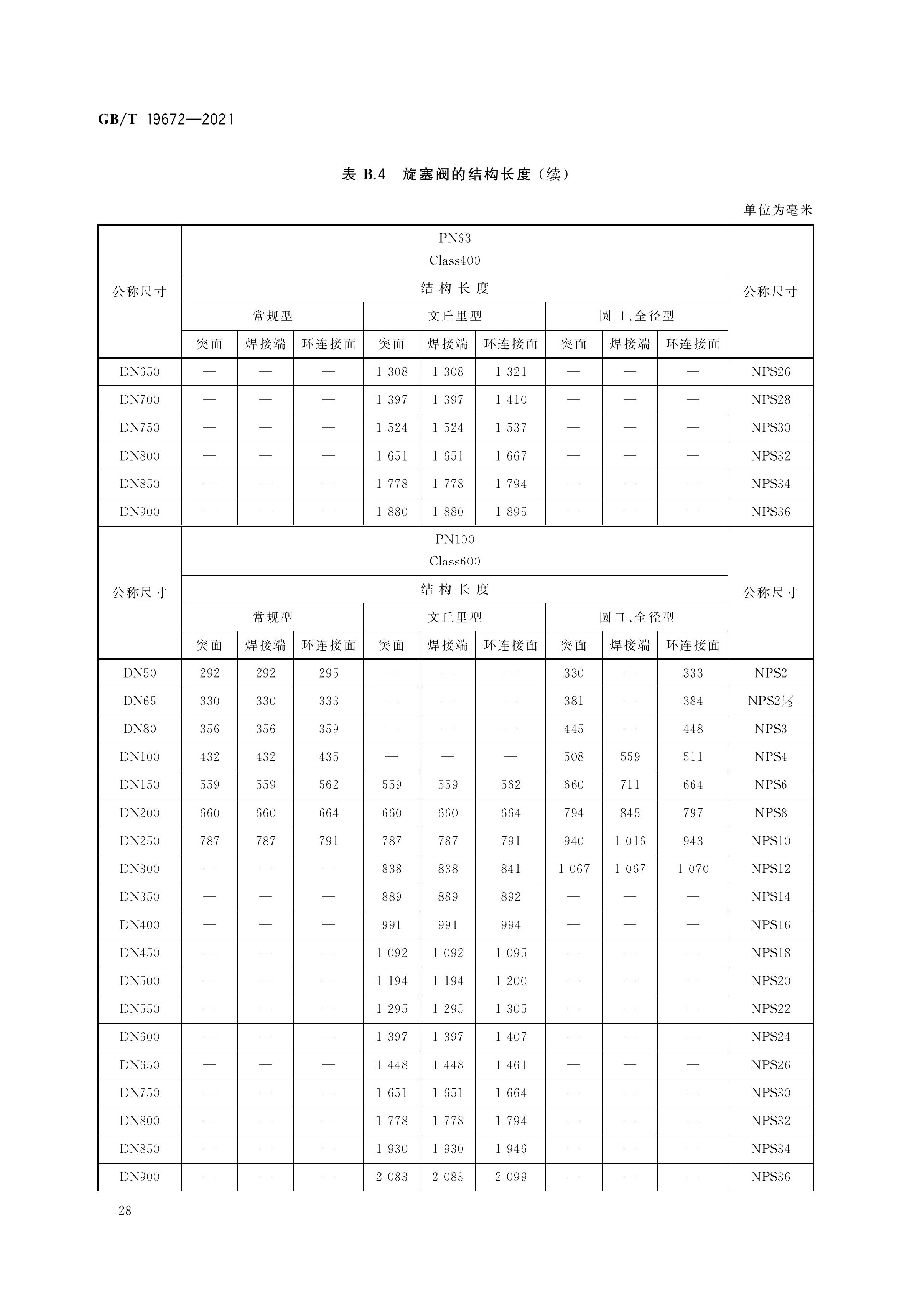

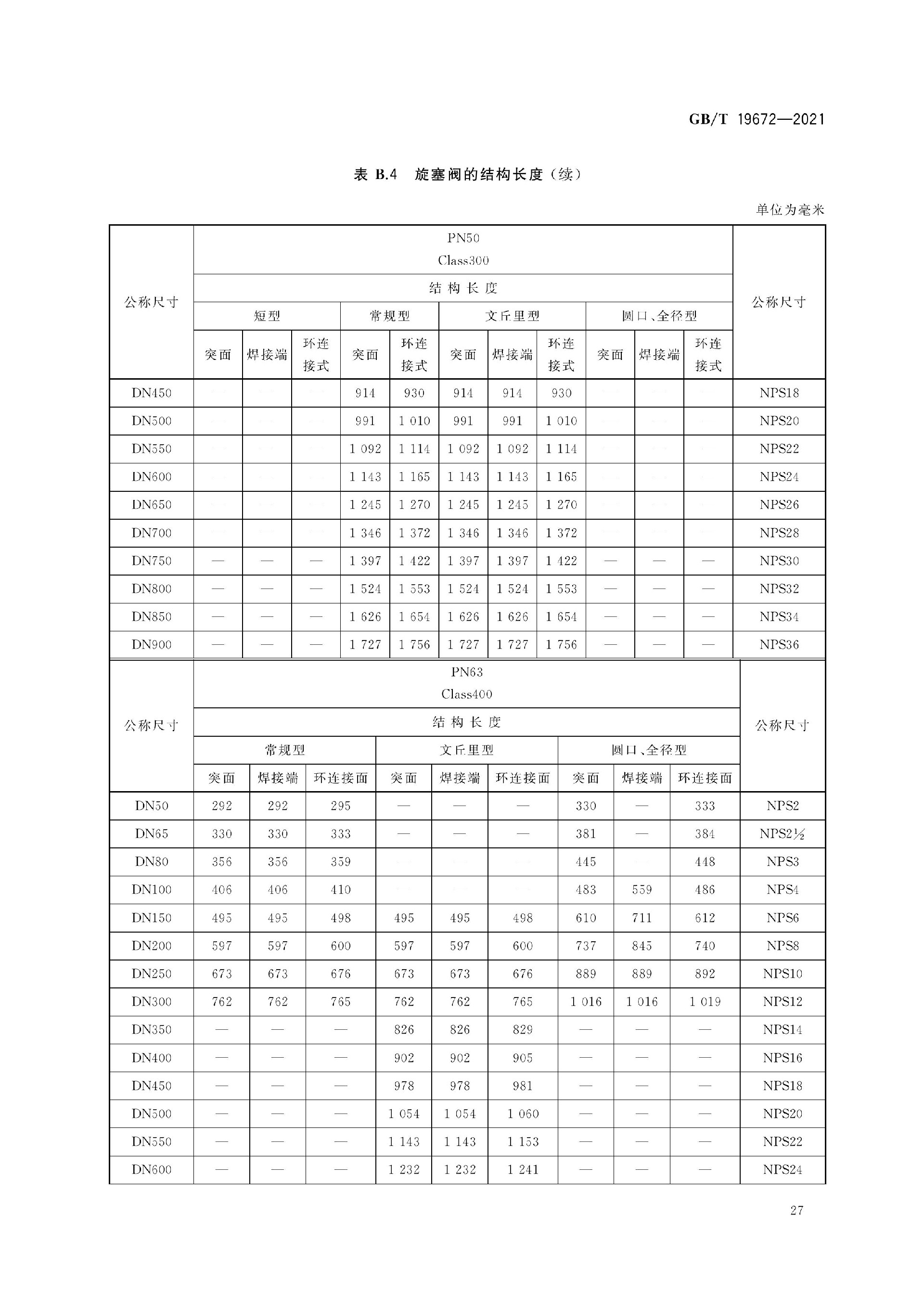

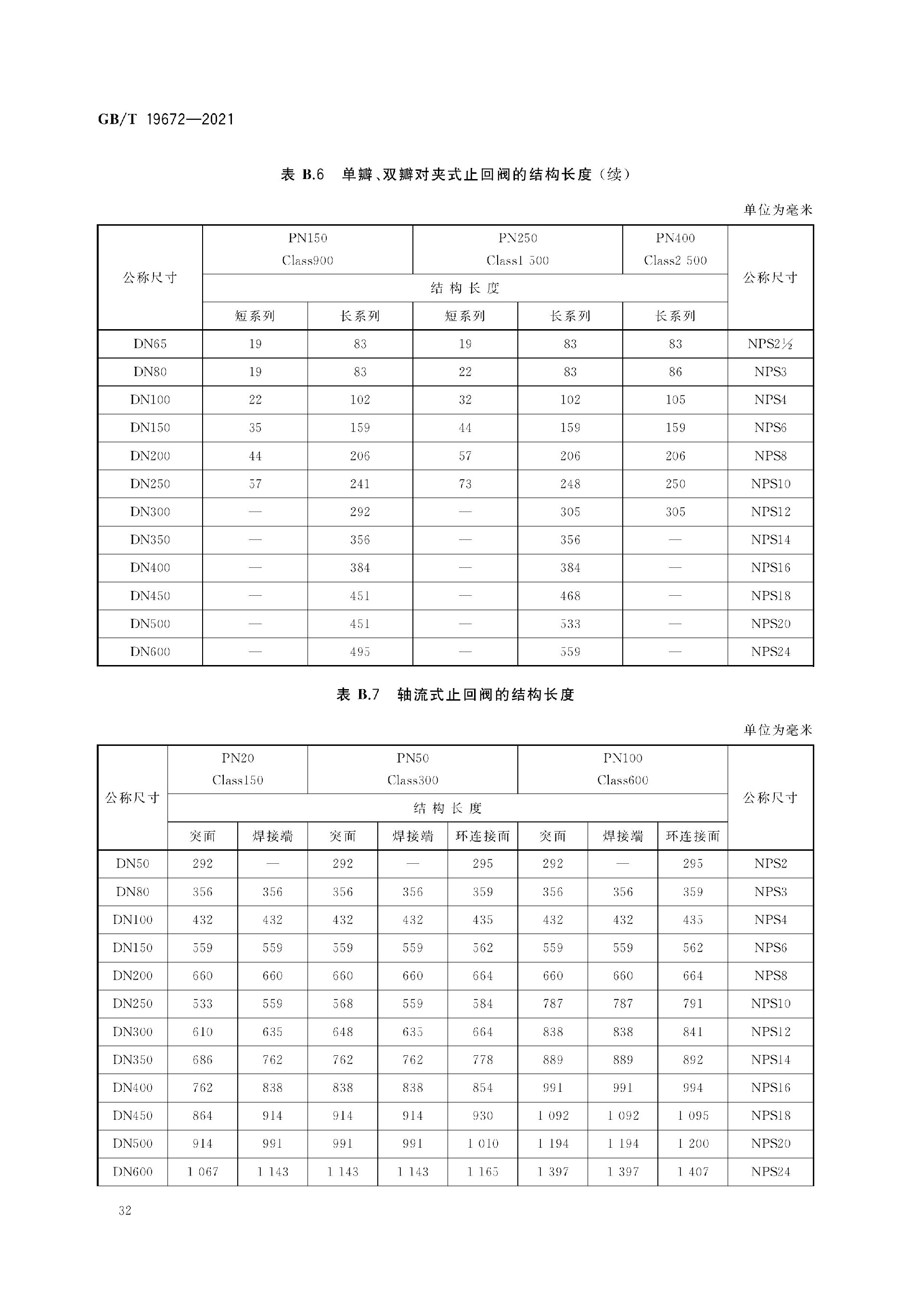

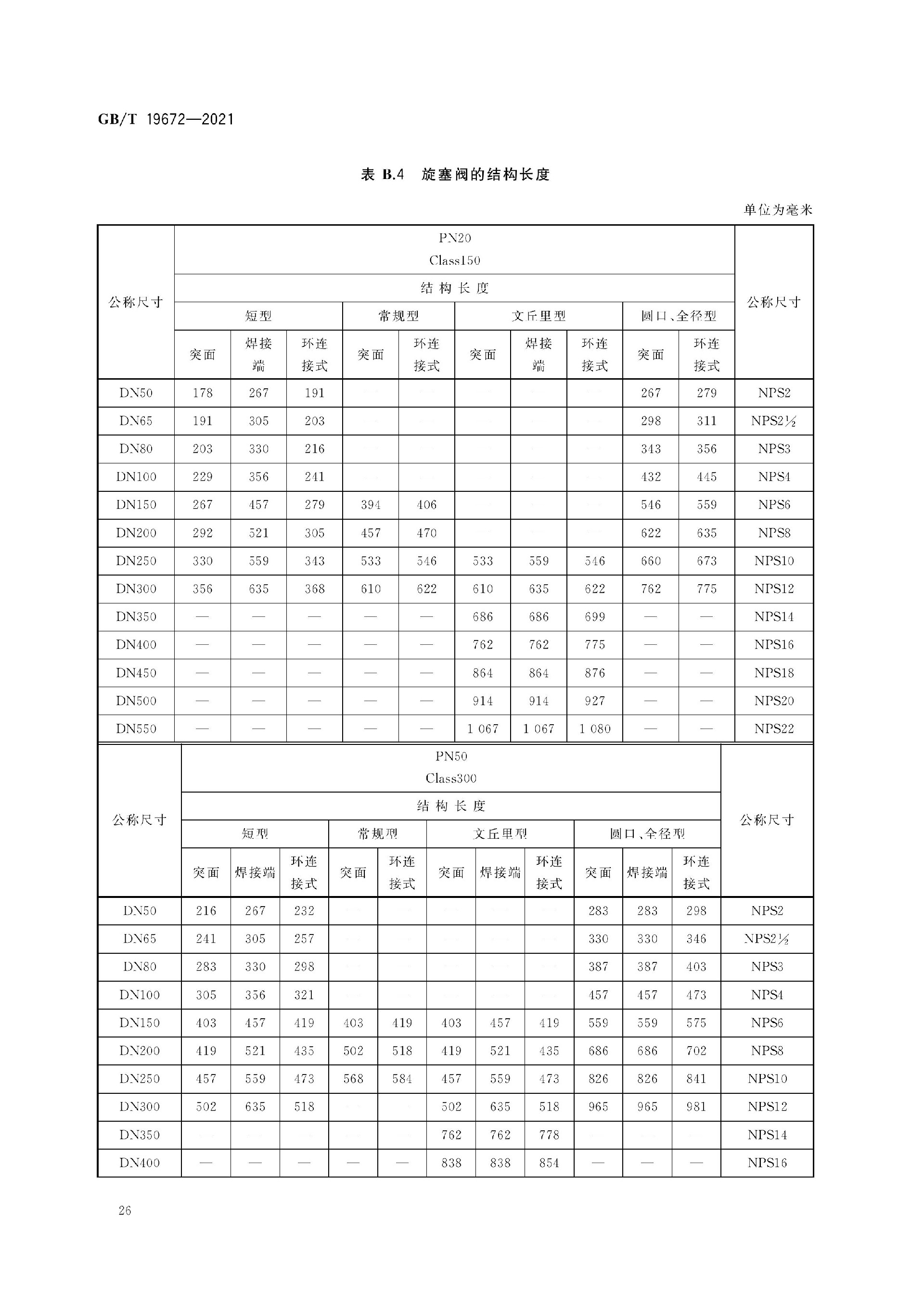

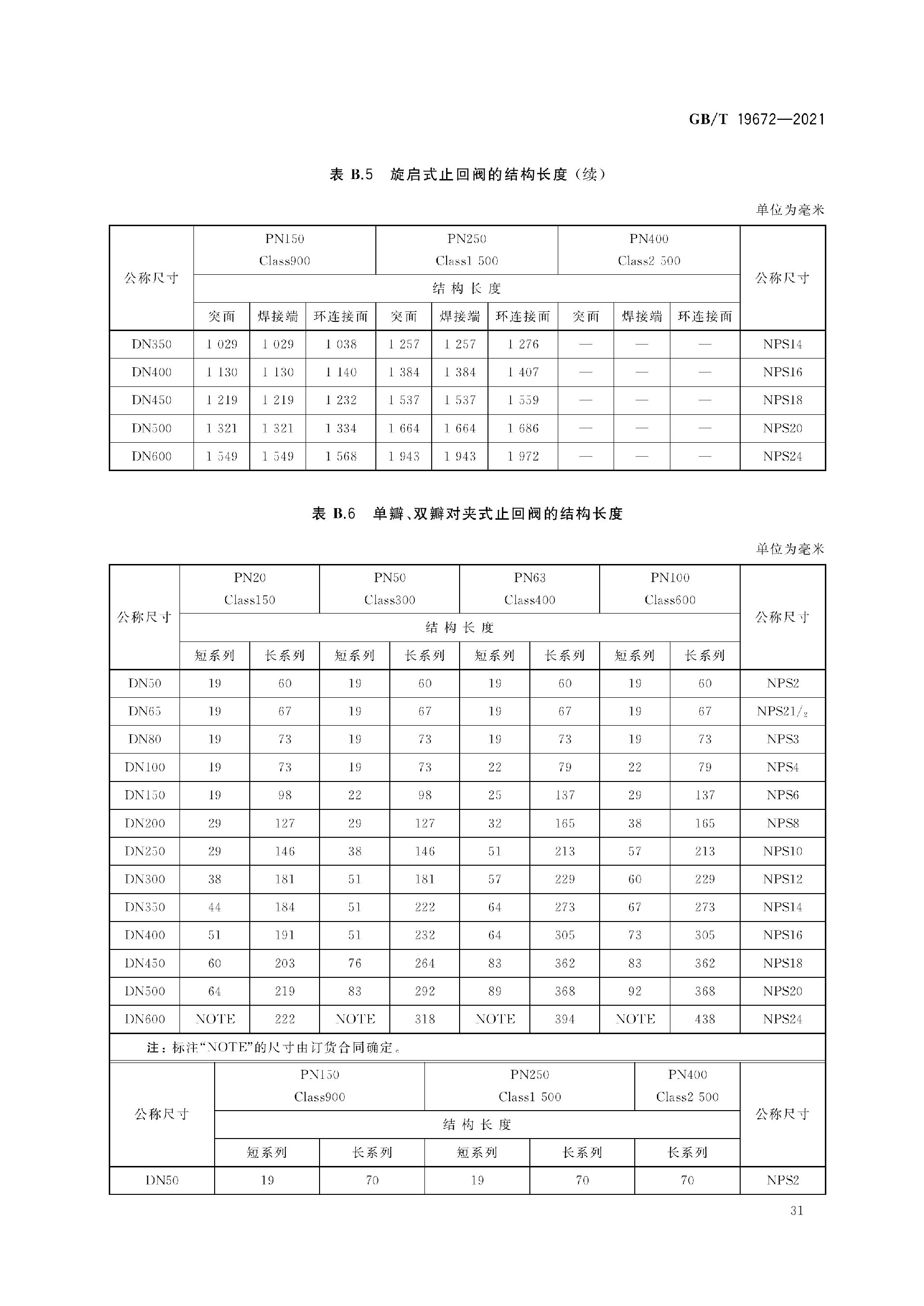

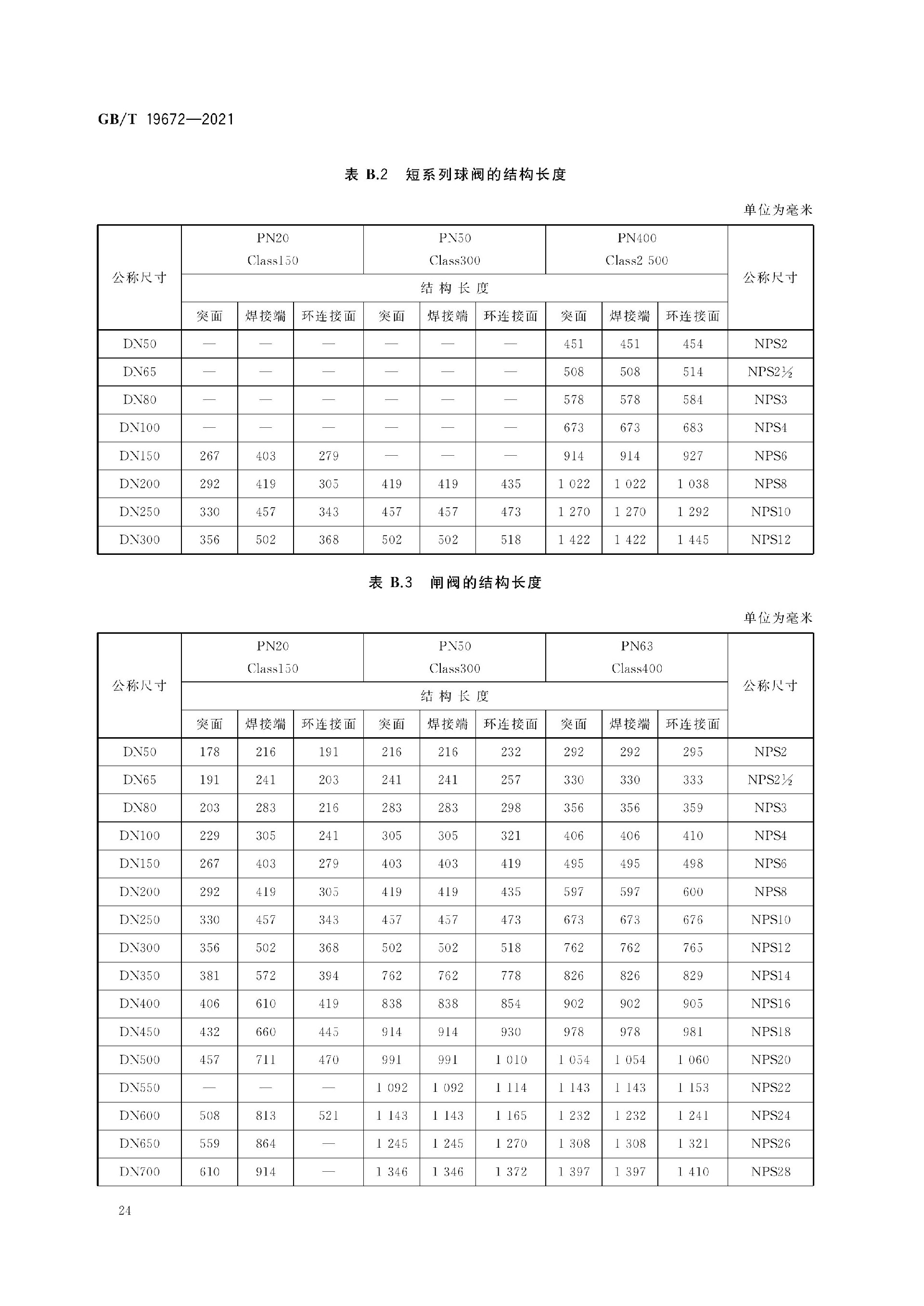

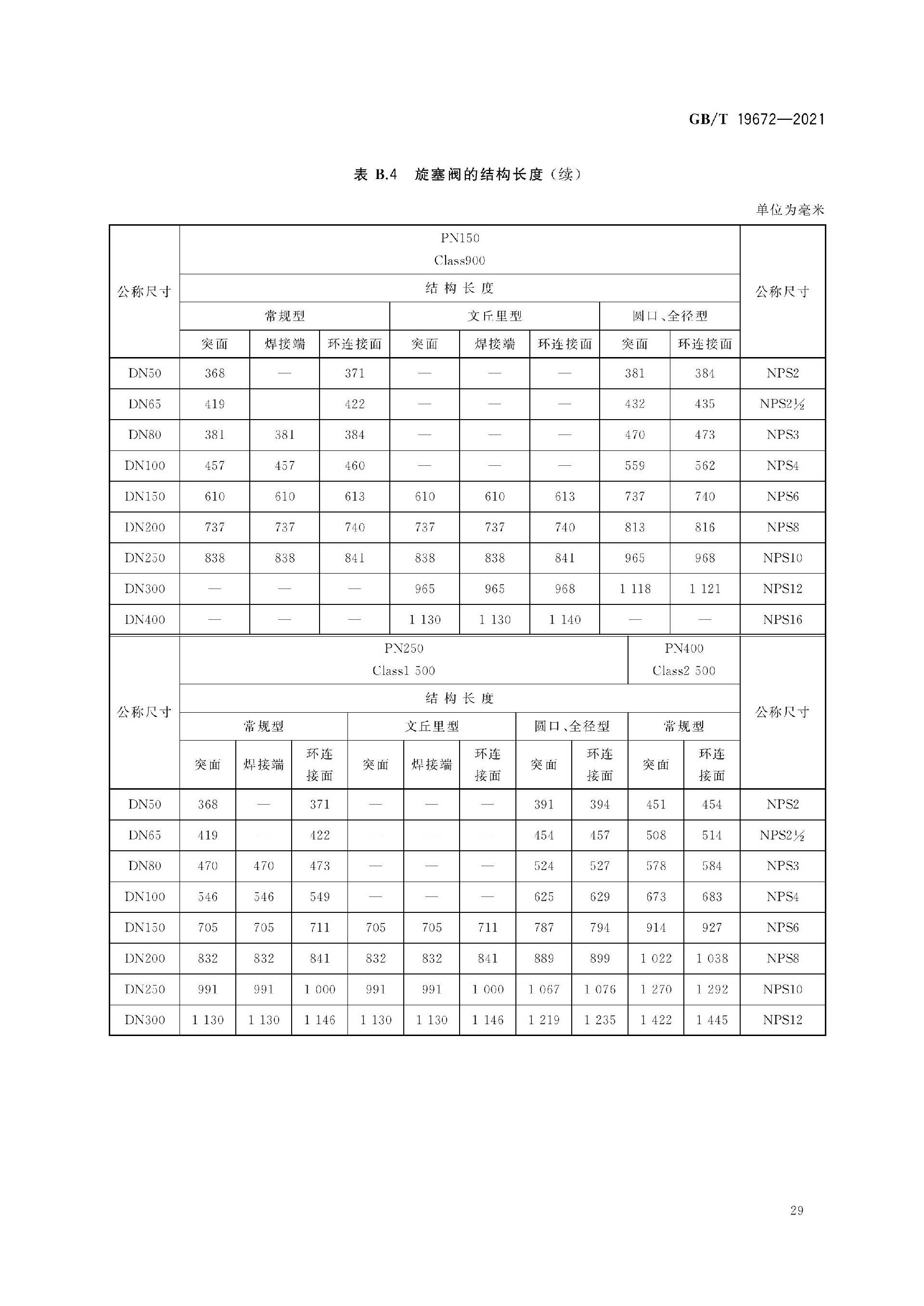

5. 扩充 DN1000 以上超大口径结构长度尺寸；
6. 细化全焊接阀体焊缝 100% 无损检测要求；
7. 完善埋地阀门防腐涂层、阴极保护配套要求。

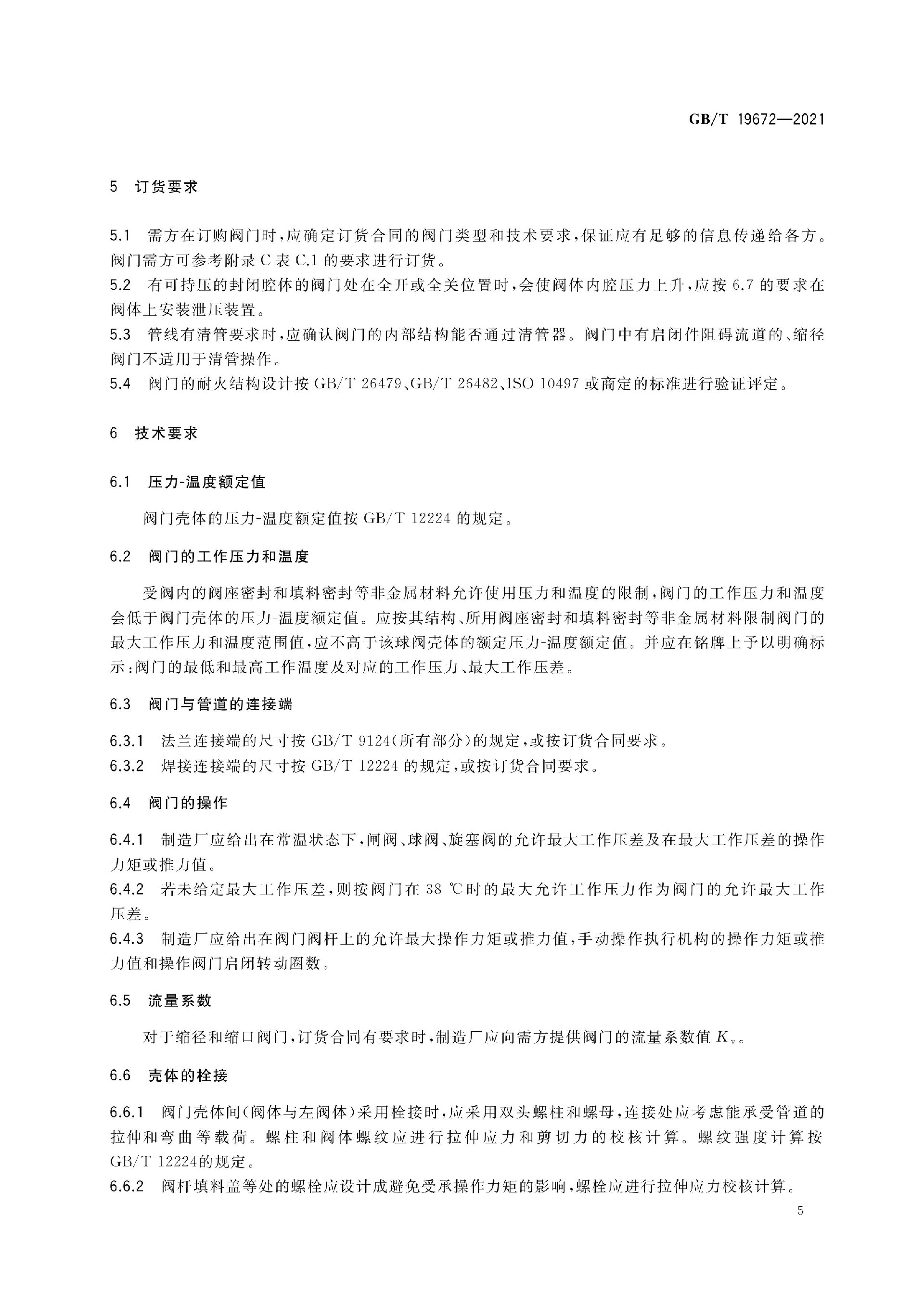

五、核心强制技术要求（管线球阀重点）

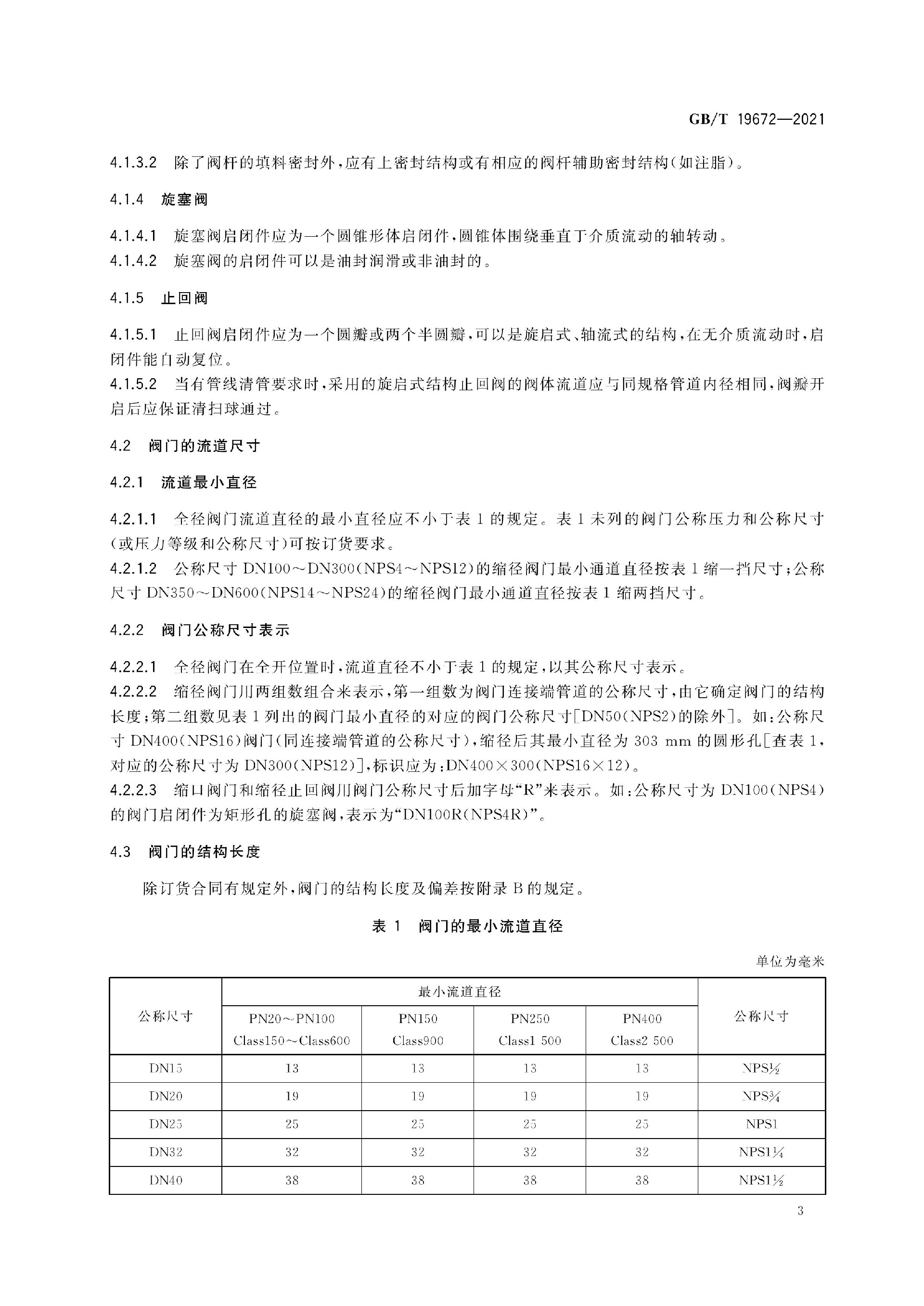

1. 流道与通球（管线独有）

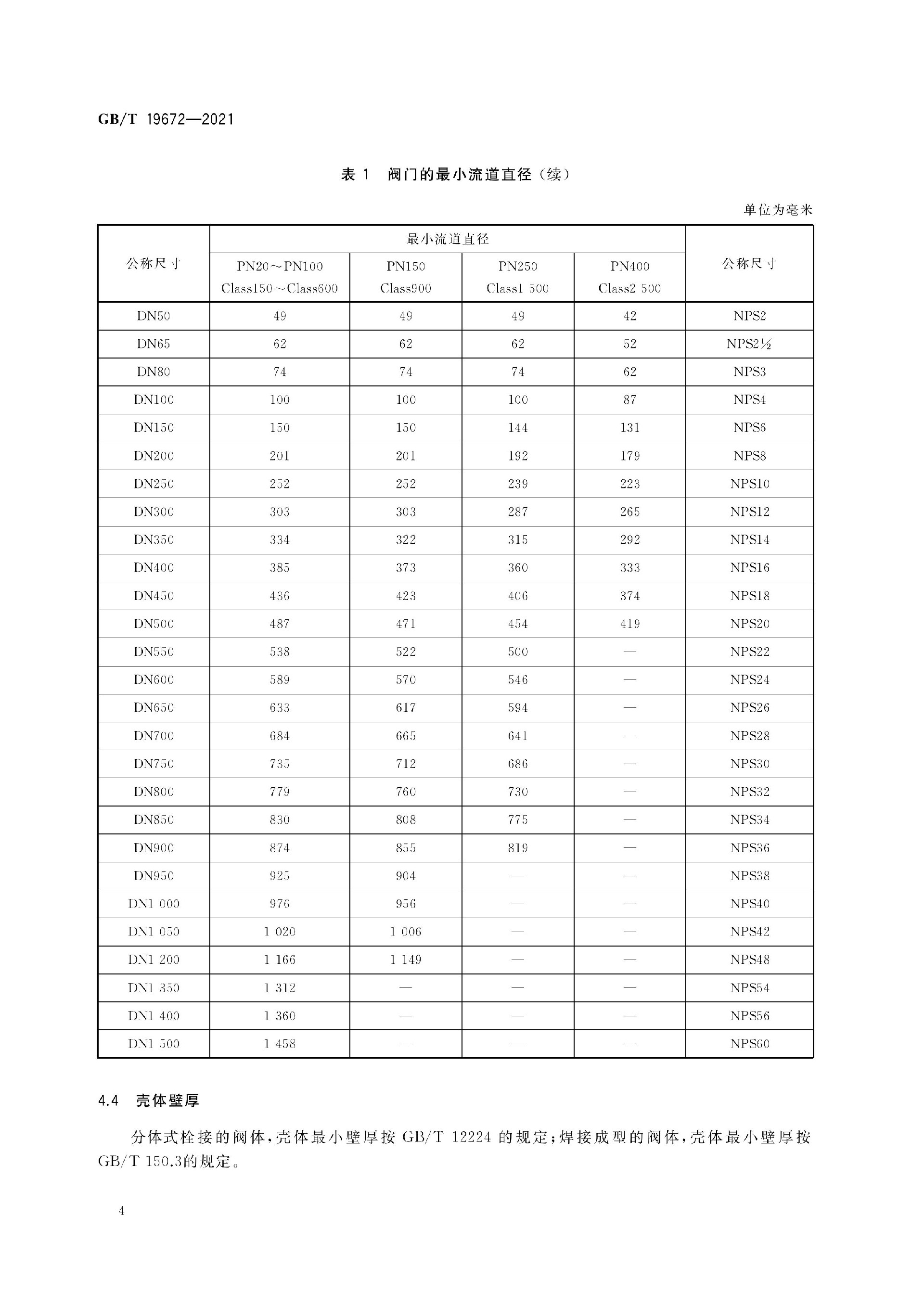

• 干线阀门必须全通径，内径与管道等径，允许清管器通过；缩径阀仅支线小口径允许，合同注明；
• 流道内壁光滑无凸起、无台阶，减少冲蚀与积垢。

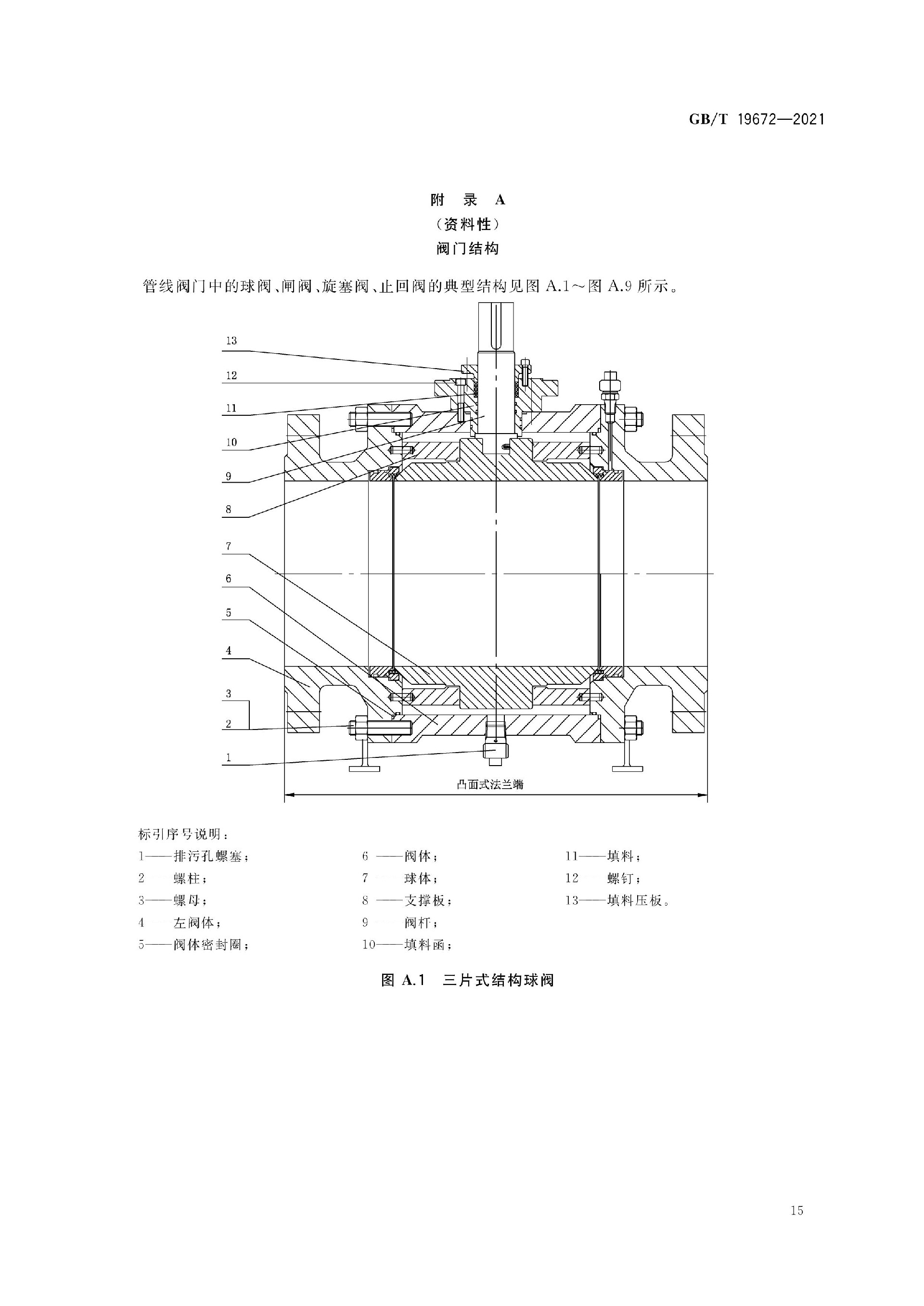

2. 结构形式（管线球阀硬性规定）

1. 口径≥DN200 干线球阀强制固定球结构，上下轴支撑球体，介质推力由轴承承载；
2. 阀座标配双活塞效应：双向压力自动压紧密封；可选单活塞泄压阀座（阀腔超压自泄）；

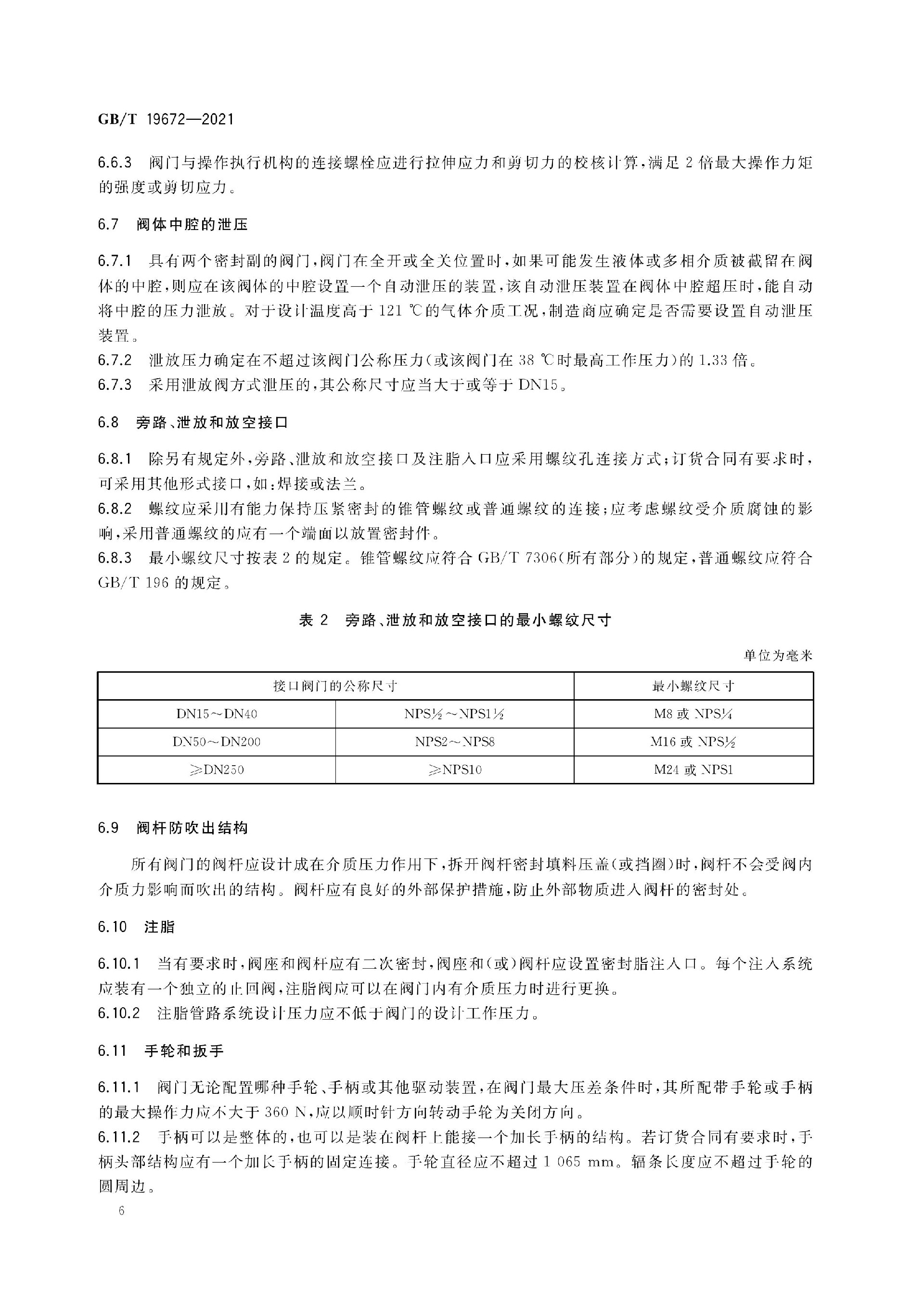

3. 阀杆防吹出结构：阀杆台阶限位，介质压力无法将阀杆顶出；
4. 易燃易爆管线强制防静电结构：球体 — 阀杆 — 阀体导通电阻≤10Ω；
5. 可选 DIB-1/DIB-2 双隔离泄放：两道独立密封 + 中间泄压腔，检修泄压，防止介质窜流。

3. 壳体、壁厚与连接

1. 壳体壁厚按 GB/T12224，高压、低温阀体加厚；

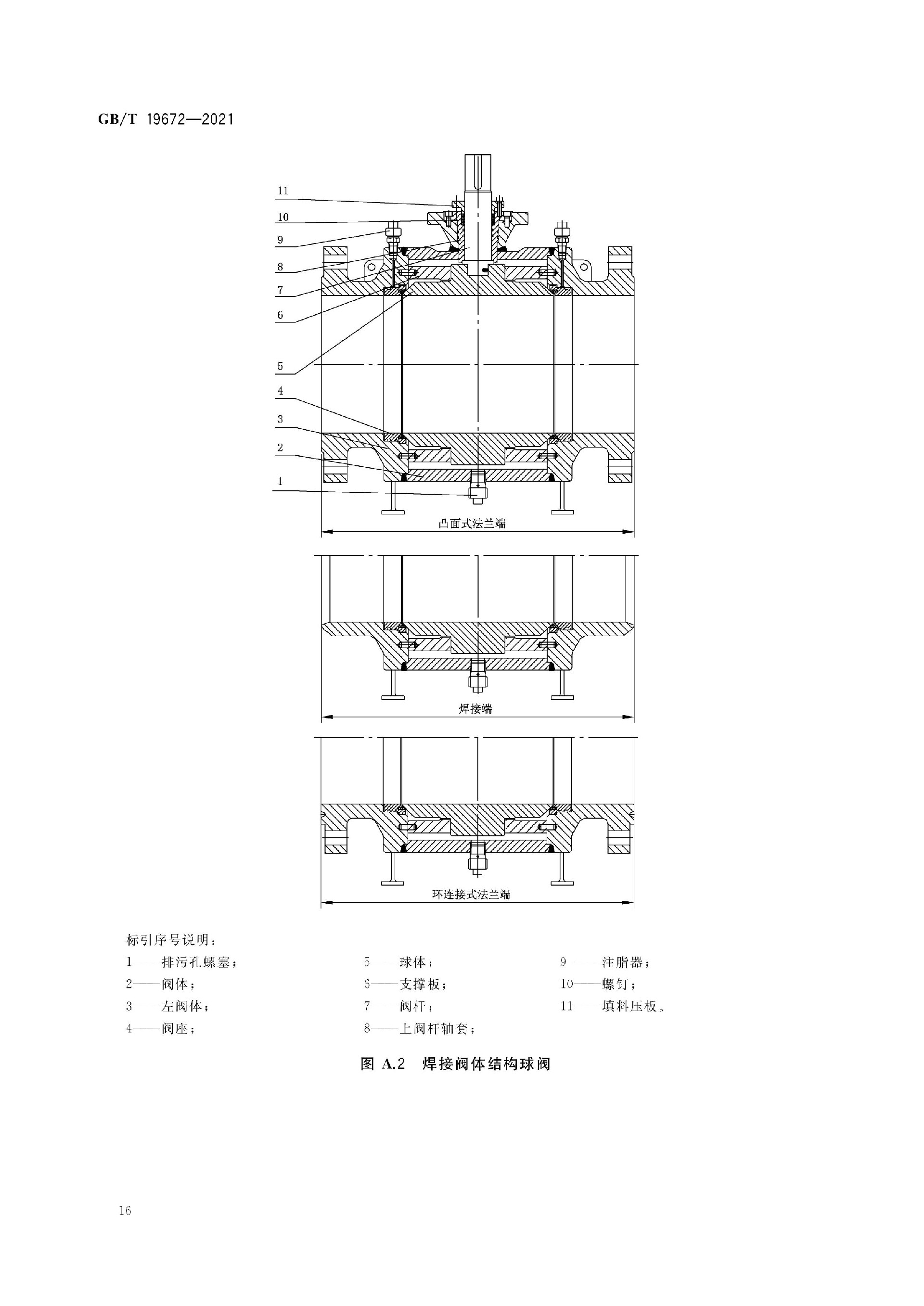

2. 连接形式：对焊 BW、法兰 RF/RJ，干线主流全焊接阀体，减少外漏点；
3. 焊接端碳钢碳当量≤0.43%，焊缝 100% UT/RT 无损检测 Ⅰ 级合格。

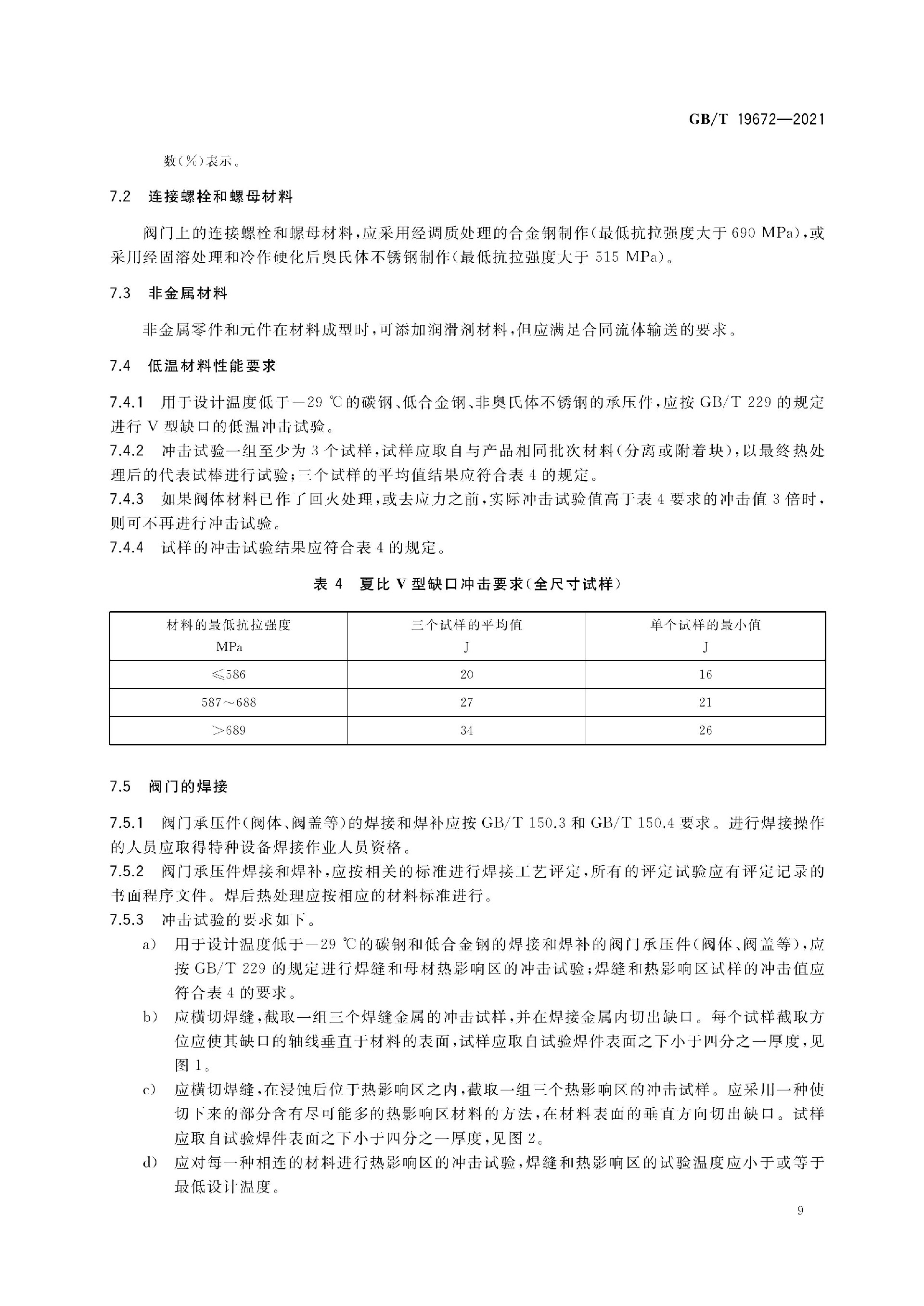

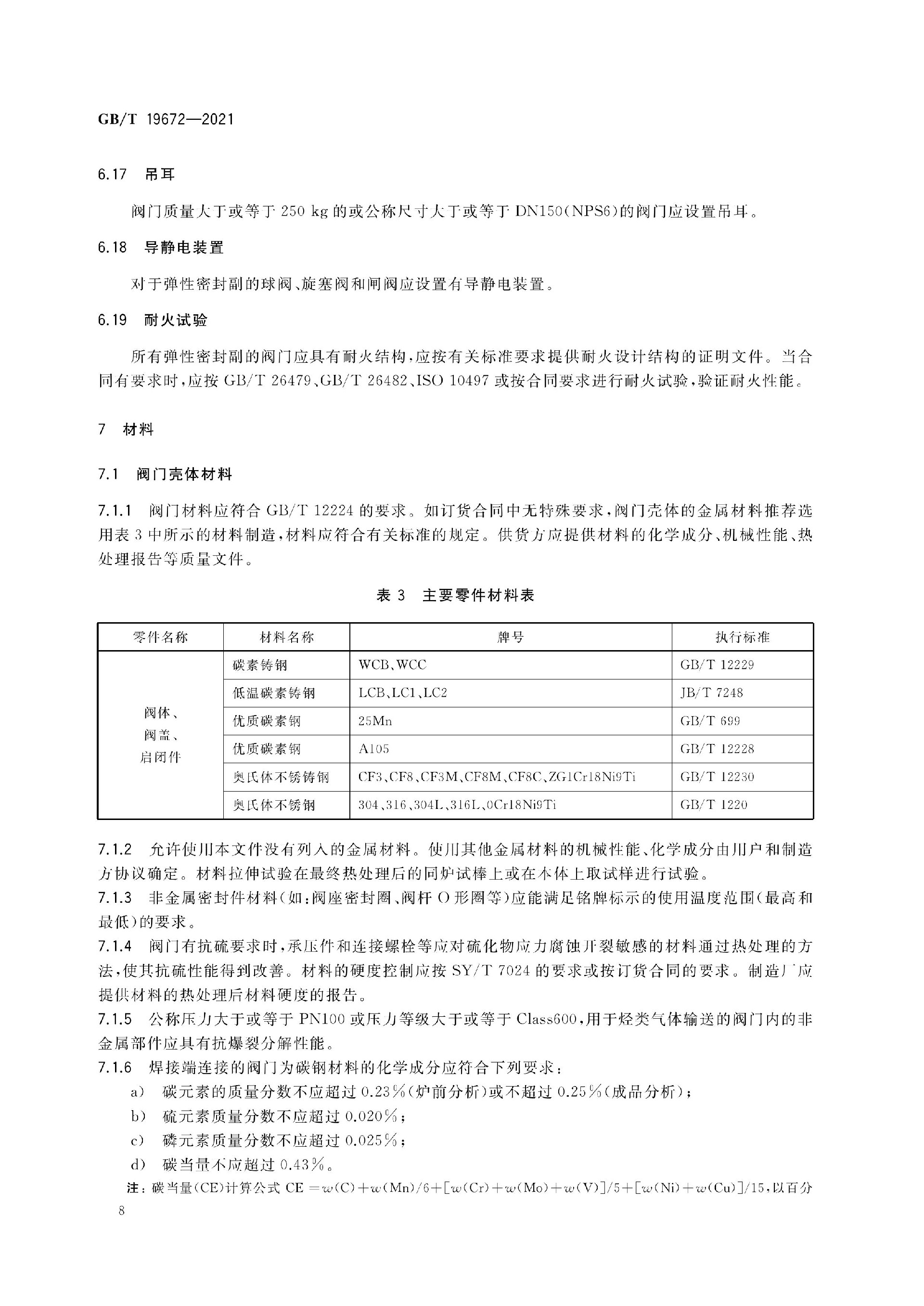

4. 材料体系要求

1. 承压铸件：WCB/WCC、LCB、LF2、F304/F316 等，执行 GB/T12228/12229/12230；
2. 低温工况（T＜-29℃）所有承压件、螺栓必须做 V 型缺口低温冲击试验；
3. 紧固件：合金钢螺栓抗拉≥690MPa，不锈钢螺栓≥515MPa；
4. 金属密封面堆焊司太立 Stellite，软密封耐燃气溶胀、低温脆化。

5. 防火安全（管线强制项）

• 失火后非金属阀座烧毁，金属密封副仍能维持截断；
• 型式试验按 GB/T26479（等同 API 6FA 管线耐火）；
• 软密封管线球阀同时满足 GB/T26482（API 607）。

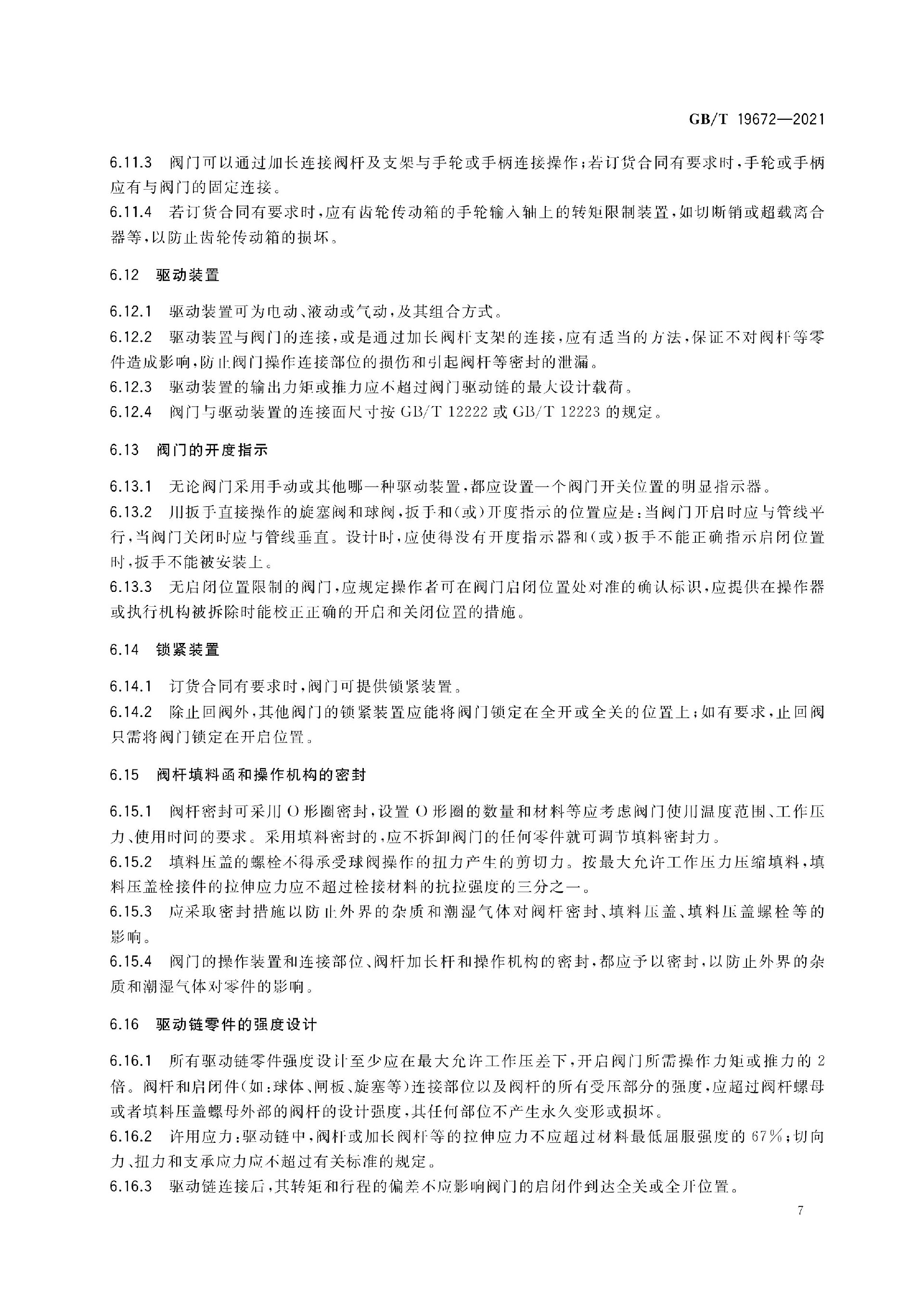

6. 操作与驱动

1. 手动操作带减速机构，手轮最大操作力矩≤350N・m；
2. 电动 / 气动执行器输出扭矩≥阀门最大启闭扭矩 1.5 倍安全余量；
3. 阀杆连接法兰统一 ISO 5211；
4. 配备阀位机械指示，远程阀位反馈接口预留。

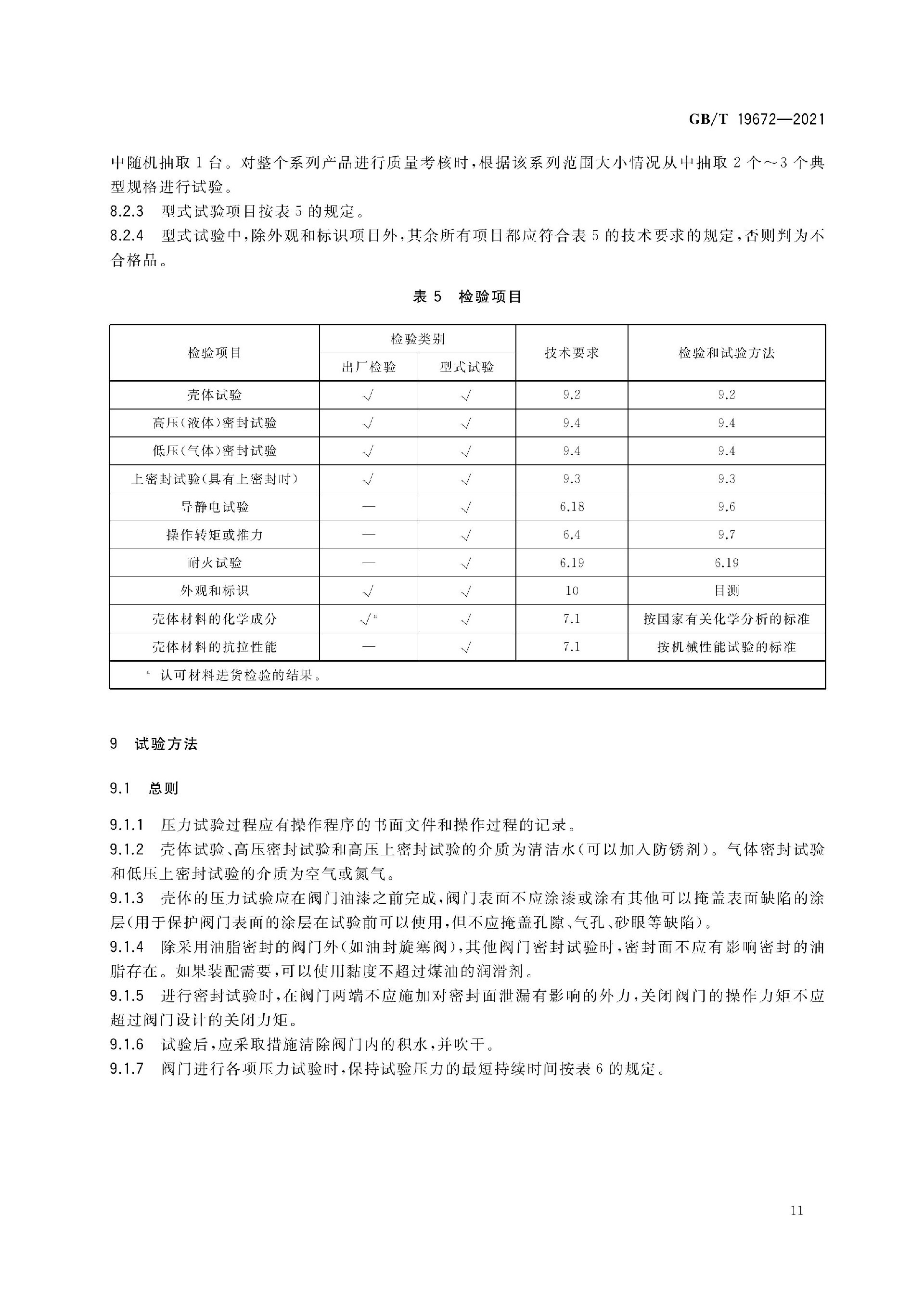

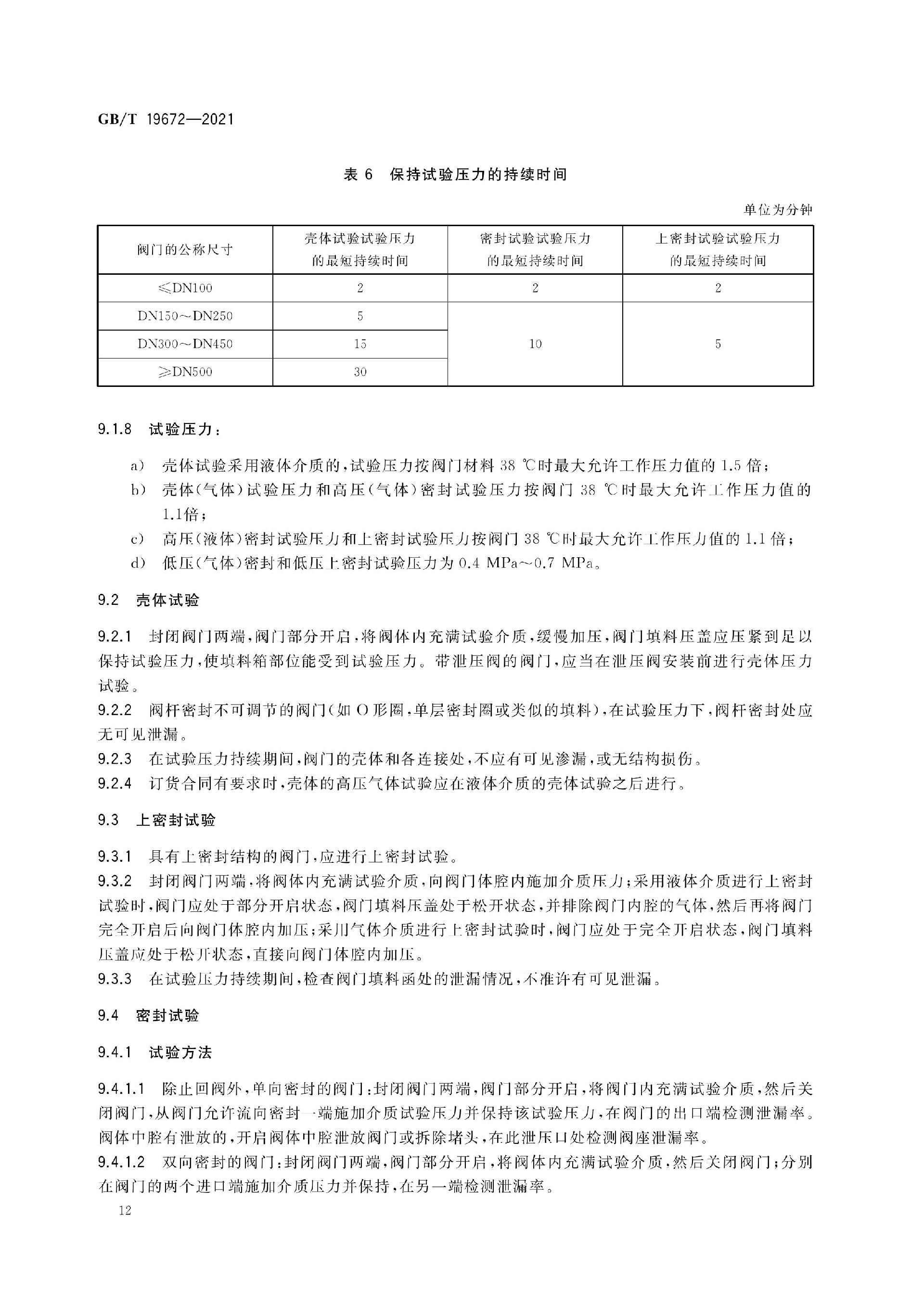

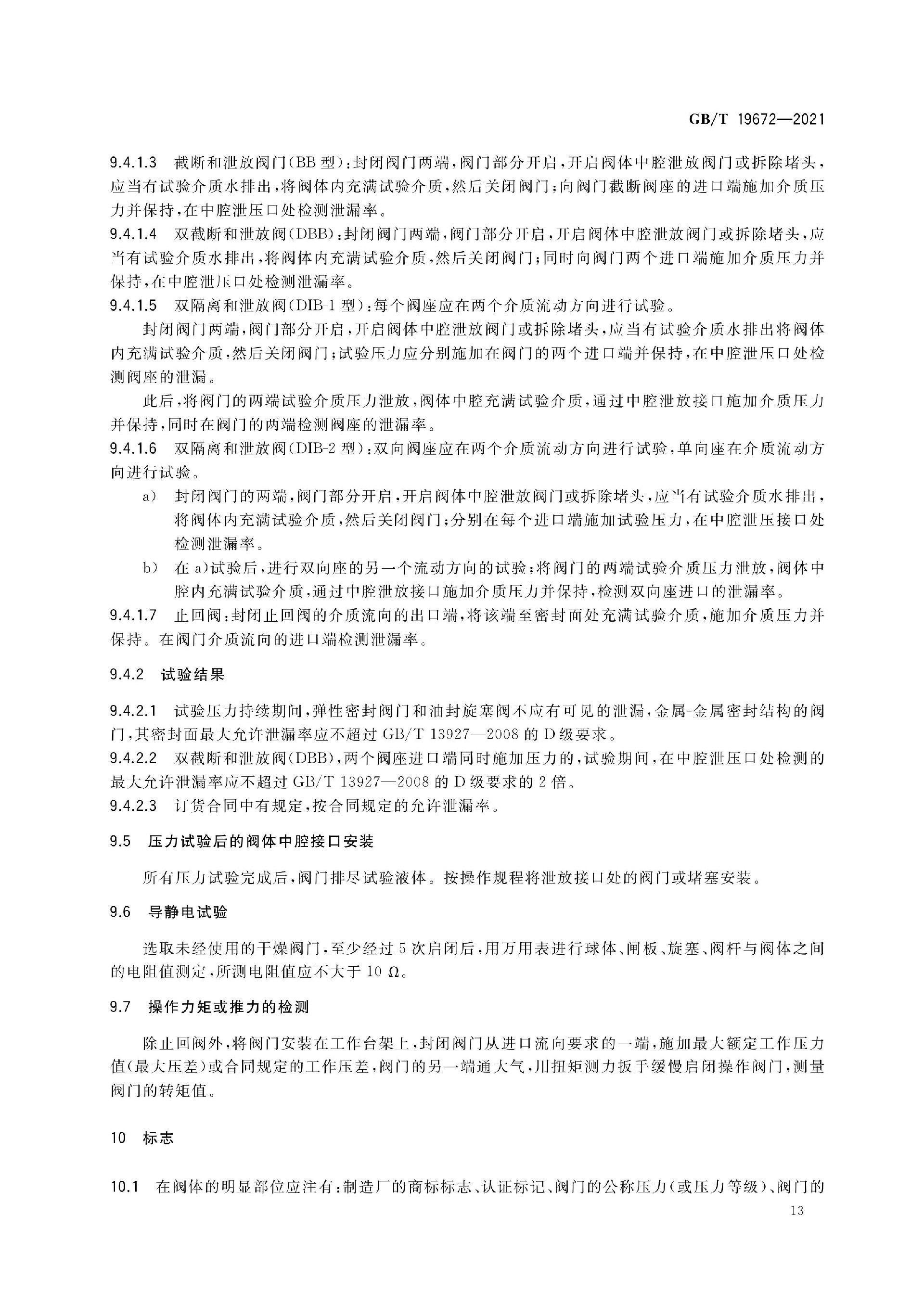

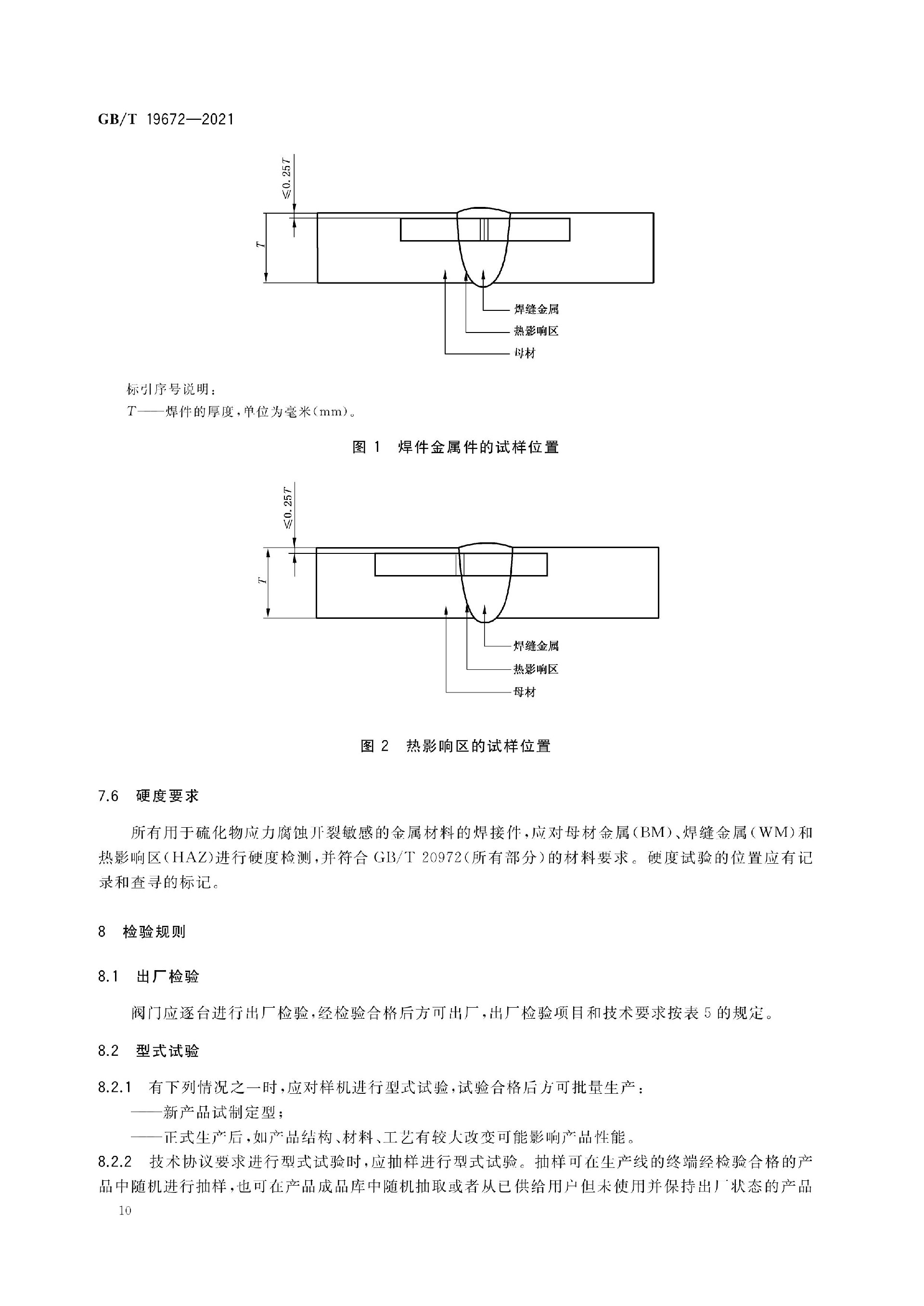

六、全套试验规则（出厂 + 型式试验）

1. 出厂逐台必检（每台阀门）

1. 壳体强度试验：1.5 倍公称压力水压保压，无渗漏、无永久变形；
2. 高压水密封试验：1.1PN，双向阀座密封；
3. 低压空气密封试验：0.4~0.7MPa，管线气密封要求Rate A 零气泡泄漏；
4. 上密封（阀杆填料）密封试验；
5. 导静电电阻检测；
6. 全行程启闭循环 3 次，无卡涩、扭矩稳定；
7. 外观、尺寸、标识核查。

2. 型式试验（新品改型、抽检、认证）

• 耐火型式试验；
• 低温冲击、材质光谱力学试验；
• 耐久循环寿命试验；
• DIB 双隔离泄压功能验证；
• 焊缝无损检测抽检。

3. 试验引用基础标准

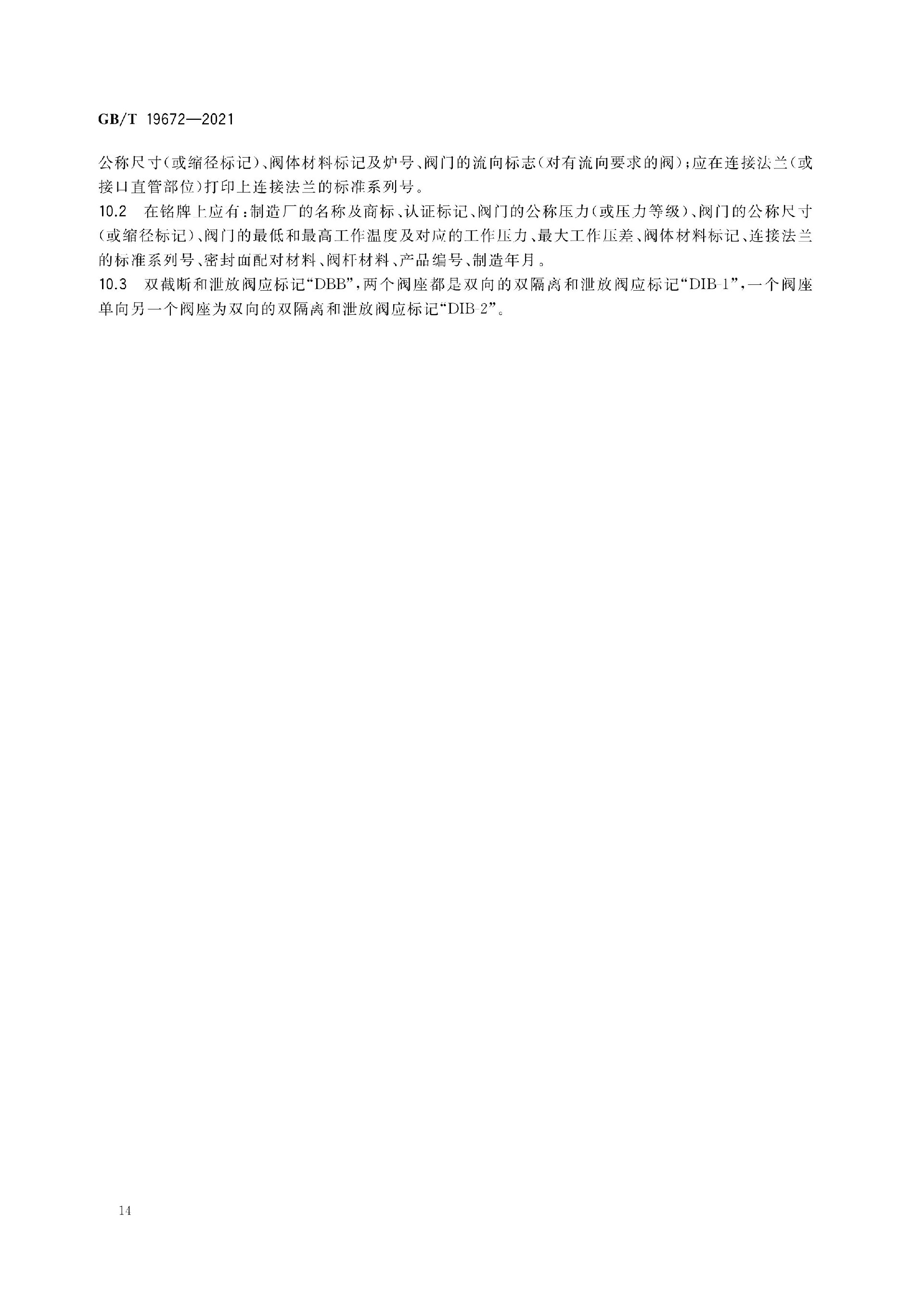

七、标识、铭牌与订货规范

1. 阀体永久铸字：DN、PN/Class、流向、材质、炉号、通球标识；
2. 铭牌必须标注：本标准号 GB/T19672-2021、型号、温度范围、出厂编号、厂家；

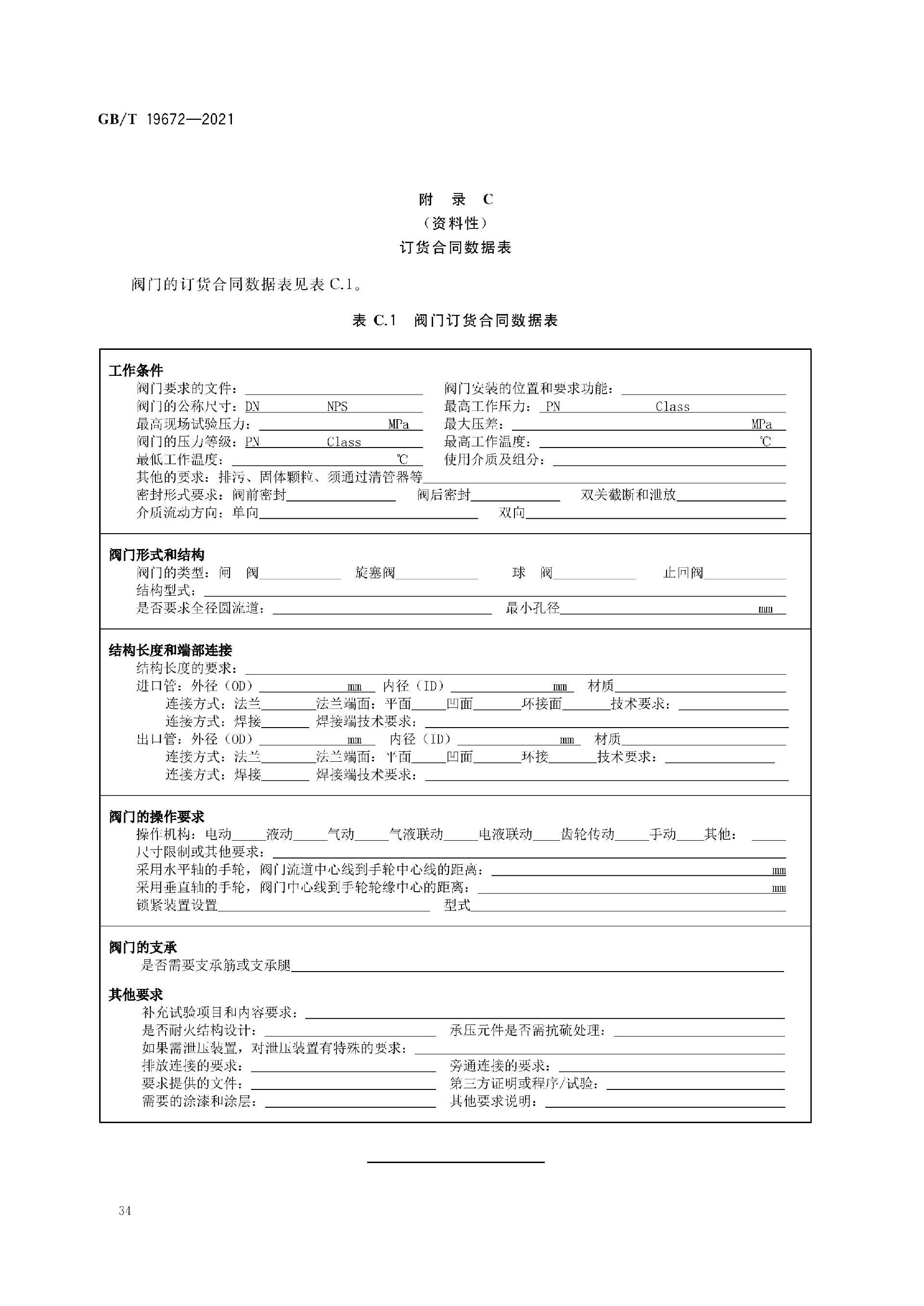

3. 订货必须注明：通球要求、DIB 结构、耐火、防静电、低温工况、埋地防腐、驱动类型。

八、管线球阀选用逻辑总结

1. 长输天然气 / 原油干线、压气站截断球阀：必须执行 GB/T 19672-2021，配套固定球、全通径、防火、防静电、DIB；
2. 普通厂区工艺软密封浮动球阀：执行 GB/T 12237-2021；
3. 高温导热油、蒸汽硬密封球阀：执行 GB/T 21385；
4. 出口海外油气管线项目：同时满足 GB/T19672 + API 6D。
