GB/T 21385-2008《金属密封球阀》标准完整解读
来源：www.fm058.com作者：上海凯利科阀门有限公司更新时间：2026-07-08 05:07:41

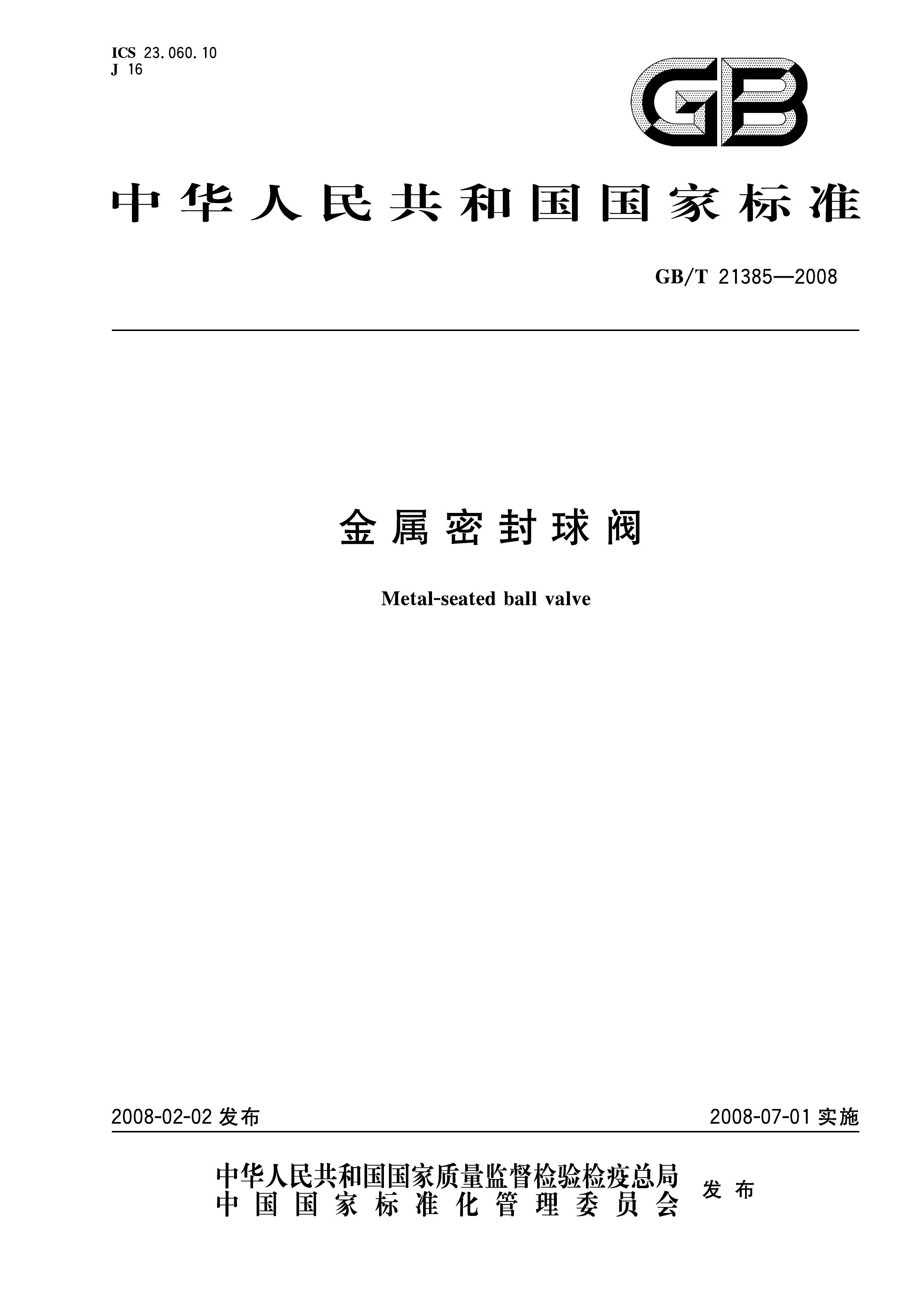

一、标准基础信息
-
标准编号：GB/T 21385-2008（推荐性国标，现已被 GB/T 21385-2025 替代，新项目优先选用 2025 版，存量老项目仍可参考 2008）国家标准化管理委员会
-
发布 / 实施：2008-02-02 发布，2008-07-01 实施
-
归口单位：全国阀门标准化技术委员会 SAC/TC188
-
核心定义：金属对金属密封副球阀（球体 + 阀座均为金属密封面，区别于 GB/T12237 软密封球阀）

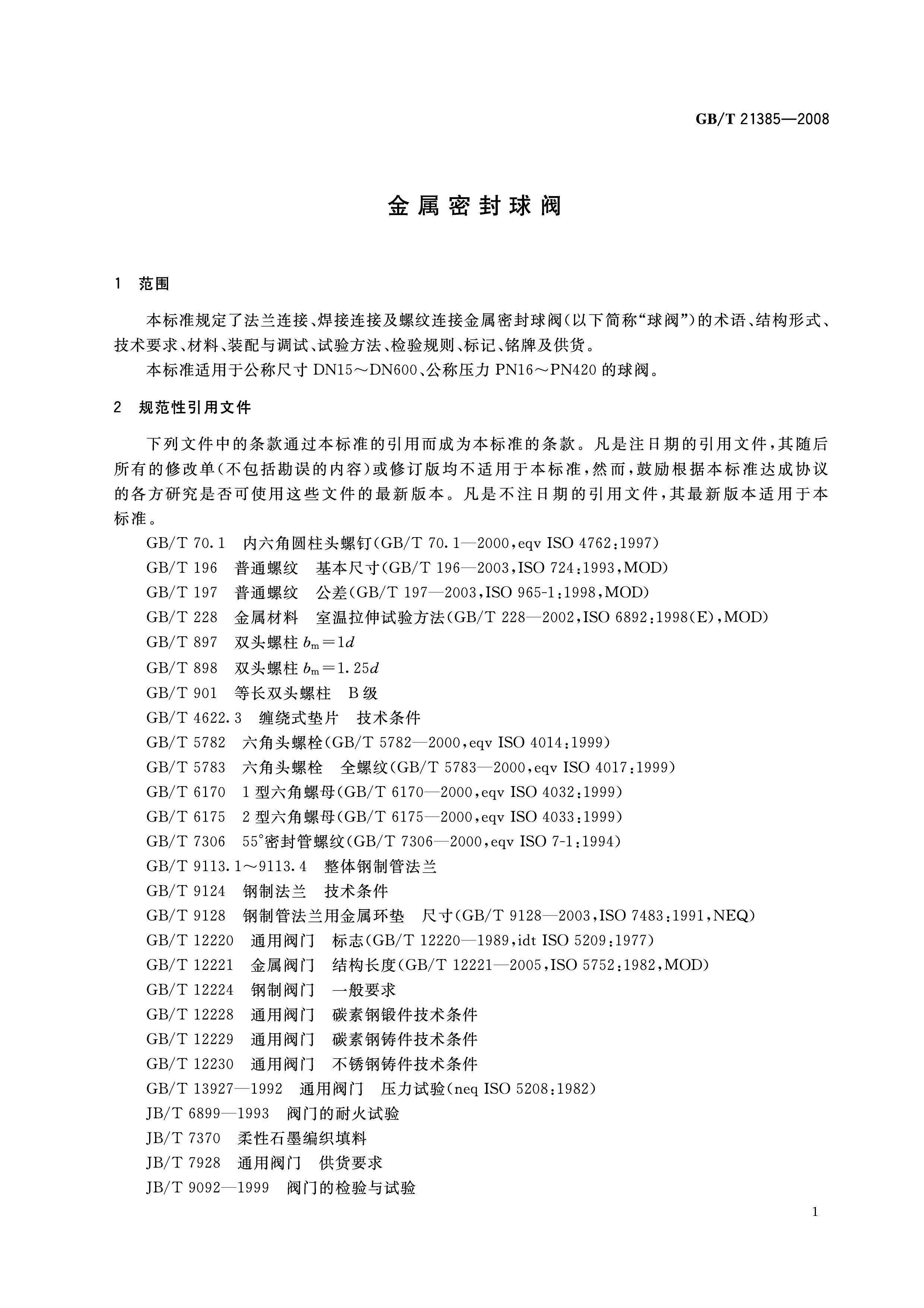

二、适用范围
1. 规格参数
-
公称通径：DN15～DN600
-
公称压力：PN16～PN420（覆盖中高压、超高压工况）
-
连接形式：法兰、对焊、承插焊、螺纹连接
2. 适用结构
3. 适用工况
高温蒸汽、导热油、高温油气、煤粉、含颗粒介质、易燃易爆高温介质（软密封无法耐受 400℃以上，本标准硬密封可长期高温）。
三、与 GB/T 12237-2021（软密封球阀）核心区分
|
对比项 |
GB/T 21385-2008 |
GB/T 12237-2021 |
|
密封副 |
金属 + 金属硬密封 |
金属球体 + 非金属软阀座 |
|
适用温度 |
最高 550℃不锈钢阀体 |
≤200℃（PTFE 类软密封） |
|
压力上限 |
PN420 超高压 |
PN100 |
|
典型场景 |
电厂、导热油、高温渣油、煤粉 |
常温油品、水、天然气通用化工 |
|
耐火要求 |
自带金属密封，耐火性能天然优异 |
必须额外满足 API607 耐火认证 |
四、标准核心章节技术要求
1. 压力 - 温度额定值
-
壳体温压等级执行 GB/T 12224；
-
阀杆填料、垫片等非金属件会限制阀门最高使用温度，铭牌温压值取最低限值；
-
阀体最小壁厚严格按 GB/T12224 计算，高压 PN≥160 加厚壳体。
2. 外形与连接尺寸
-
结构长度：优先执行 GB/T 12221，也可按合同定制；
-
法兰端：平面 / 突面法兰 GB/T9113；
-
焊接端：对焊尺寸 GB/T12224；
-
螺纹端：55° 圆柱管螺纹 GB/T7306。
3. 流道结构
-
分为全通径、缩径两种；流道内壁圆滑无台阶，减少介质冲刷；
-
DN15～DN200 常规浮动球；DN250 及以上大口径强制固定球结构。
4. 材料要求
阀体、球体、阀座、阀杆材料引用系列阀门锻件 / 铸件标准：
-
碳钢：GB/T12228 锻件、GB/T12229 铸件
-
不锈钢：GB/T12230 不锈钢铸件
密封面可喷涂 Stellite 司太立硬质合金、镍基合金等耐磨耐温涂层，标准不指定材质牌号，由工况约定。
5. 防静电（易燃易爆介质强制）
球阀必须设置导静电结构，球体 — 阀杆 — 阀体导通总电阻 ≤10Ω；出厂逐台检测。
6. 装配与调试
-
所有零件清洁无铁屑、焊渣；密封配对研磨，保证金属密封贴合；
-
空载、额定压差下开关无卡涩，启闭扭矩稳定；
-
双向密封 / 单向密封需在阀体铸出流向标识。

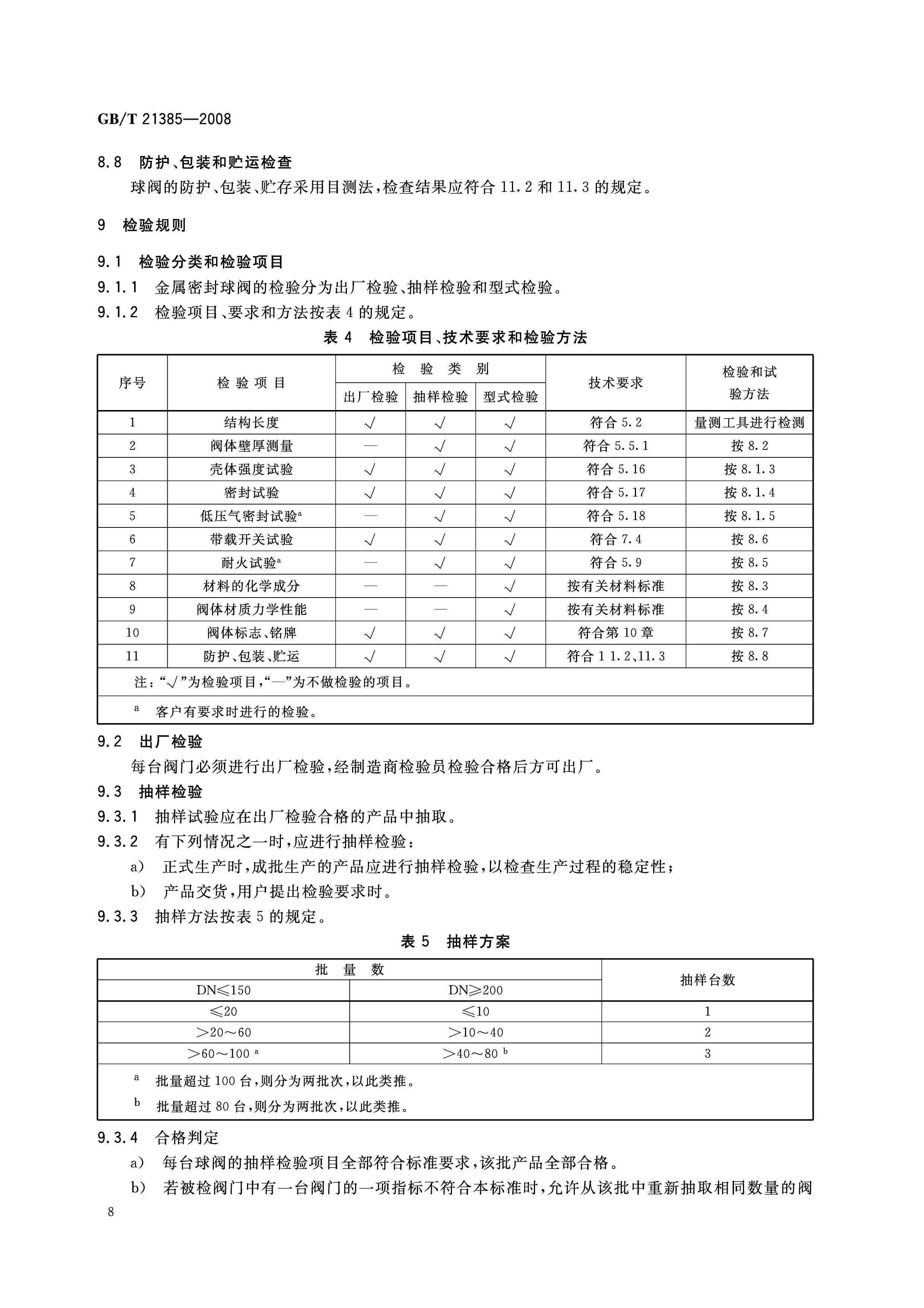

五、全套试验方法（引用 GB/T13927 压力试验）
1. 出厂逐台必检项目
-
壳体强度试验：试验压力 = 1.5PN，保压无渗漏、无可见变形；
-
低压气密封试验：0.4～0.7MPa 空气，金属密封允许微量渗漏（区别软密封零气泡 A 级）；
-
高压液密封试验：1.1PN 水压，阀座外漏不超标；
-
功能启闭试验：最大压差下连续开关 3 次，动作顺畅；
-
导静电电阻测试；
-
铭牌、外观标识检查。
2. 型式试验（新品 / 改型 / 抽检）额外项目
-
高压气体密封试验；
-
耐火试验（按 JB/T6899，合同要求时做）；
-
阀体材质拉伸、冲击、硬度力学试验；
-
材质光谱成分分析；
-
循环寿命耐久试验。
六、标记、铭牌与供货
-
阀体永久标识：DN、PN、流向箭头、炉号、材质；
-
铭牌必备：标准号 GB/T21385、型号、介质温度、出厂编号、厂家；
-
供货附带：材质报告、压力试验记录、无损检测报告（高压工况）。
七、使用注意事项
-
新标准替代：2025 版 GB/T21385-2025 更新泄漏分级、耐火、循环寿命指标，新项目不再推荐 2008 旧版；
-
泄漏特性：金属硬密封无法做到零气泡 A 级密封，氢气、高纯燃气场景需合同约定高精度研磨密封副；
-
配套执行器：阀杆连接法兰通用 ISO5211。
