ZCL通用电磁阀

您的位置:阀门 - 电磁阀 - ZCL通用电磁阀 更新时间:2024-03-27 09:03:35
ZCL通用电磁阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:ZCL通用电磁阀适用于无压差或低压力系统如压力低于1.6MPa温度不高于180℃各种混合介质管路 如造纸、印染、服装设备、暖通空调、电镀涂装...

    • 产品描述
    • 在线询价
    • 技术咨询

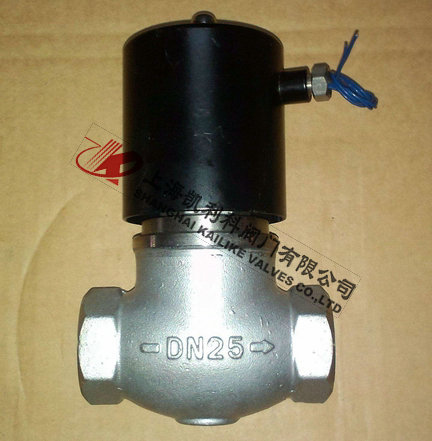

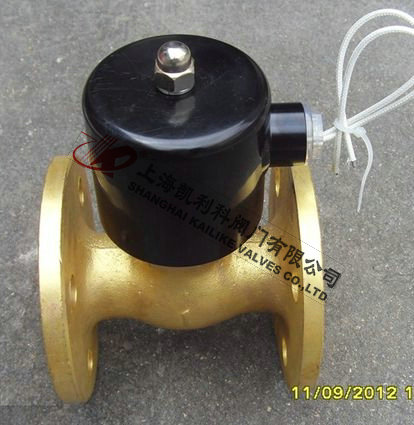

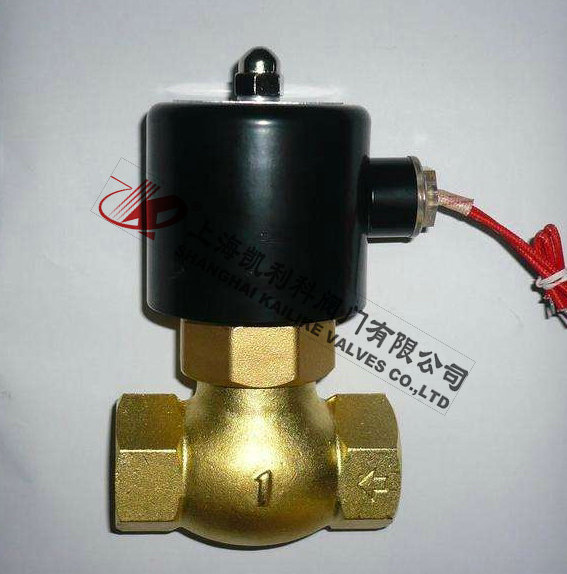

    ZCL通用电磁阀ZCL通用电磁阀

    ZCL通用电磁阀适用于无压差或低压力系统如压力低于1.6MPa温度不高于180℃各种混合介质管路 如造纸、印染、服装设备、暖通空调、电镀涂装、干燥设备、机械设备及空气处理等行业,是自动化控制工程、项目改造及设备配套的首选产品。

    产品名称: 通用电磁阀 产品型号: ZCL
    公称通径: DN15~DN50 结构形式: 活塞式、直动式、先导式、分布直动式
    真空负压: 1.0MPa~1.6MPa 连接方式: 法兰、螺纹
    适用温度: -15ºC~+60ºC 驱动方式: 电磁动
    阀体材质: 黄铜、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、气等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    ZCL通用电磁阀适用于无压差或低压力系统,如压力低于1.6MPa,温度不高于180℃各种混合介质管路, 如造纸、印染、服装设备、暖通空调、电镀涂装、干燥设备、机械设备及空气处理等行业,是自动化控制工程、项目改造及设备配套的首选产品。
    重新设计,采用球面过度,小阻力提高流通能力
    1.集直动式开阀和先导式开阀两位一体的反冲式特殊结构
    2.零压力亦能打开主阀,低压差流量大,适用范围广
    3.不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
    4.阀塞采用一次成型工艺,更加提高电磁阀的寿命和可靠性
    5.采用精铸铜体,外观精巧美观

    结构特点

    ①集直动式开阀和先异式开阀两位一体的反冲式特殊结构;
    ②无压力亦能打开主阀,低压差流量大,适用范围广;
    ③采用聚四氟乙烯密封,耐温性能好;
    ④零压差能可靠动作;电磁分步直接活塞式操作结构
    ⑤型式:常闭式。

    技术参数

    参数/型号 ZCL-1 ZCL-2 ZCL-1Y ZCL-2Y
    工作压力(Mpa) 0~0.8
    介质种类 空气 蒸汽 水油 热水
    介质温度(℃) ≤60 ≤180 ≤60 ≤180
    电源电压 AC220V、DC24V其余规格可特殊订货
    流量系数(Kv) 按JB/T7352-94
    功率(W) ≤50
    环境温度(℃) -40~+60
    公称通径(mm) 15 20 25 32 40 50


    外形结构图

    主要外形尺寸

    通径
    DN
    内螺纹 内螺纹连接 法兰连接
    外形尺寸 外形尺寸
    G L H L H
    15 1/2 89 168 101 185
    20 3/4 101 195 105 210
    25 1 101 195 107 219
    32 11/4 112 206 122 240
    40 11/2 127 225 146 248
    50 2 127 225 150 225


    声明:【ZCL通用电磁阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的ZCL通用电磁阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
