H44H,H44W日标止回阀

您的位置:阀门 - 止回阀 - H44H,H44W日标止回阀 更新时间:2024-03-27 09:03:11

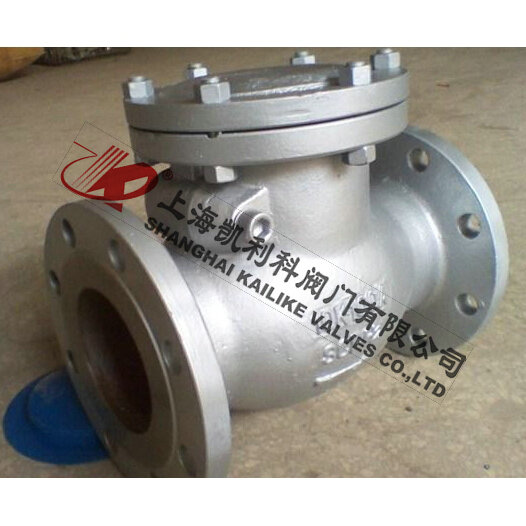

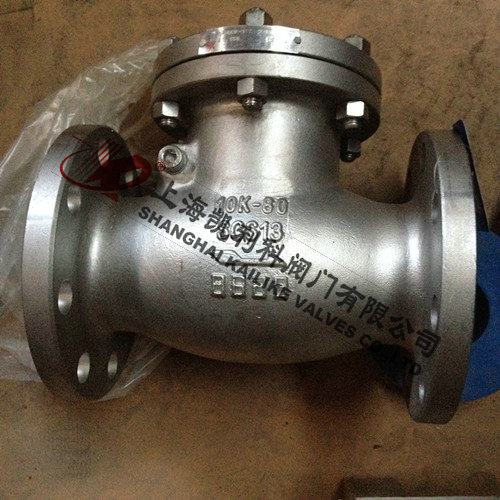

H44H,H44W日标止回阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:H44H、H44W日标止回阀广泛适用于公称压力10K-20K,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上,适用介质为:水、油品、...

    • 产品描述
    • 在线询价
    • 技术咨询
    H44H,H44W日标止回阀H44H,H44W日标止回阀

    H44H、H44W日标止回阀广泛适用于公称压力10K-20K,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上,适用介质为:水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。

    产品名称: 日标止回阀 产品型号: H44H、H44W
    公称通径: DN50~DN300 结构形式: 旋启式
    公称压力: 10K~20K 连接方式: 焊接、法兰
    适用温度: -29ºC~+550ºC 驱动方式: 介质推动
    阀体材质: 铸钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽 生产厂家: 上海凯利科阀门有限公司

    产品说明

    H44H、H44W日标止回阀广泛适用于公称压力10K-20K,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上,适用介质为:水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。

    结构特点

    1、产品结构紧凑合理、密封可靠、性能优良。
    2、体积小、重量轻。
    3、适用范围广。
    4、阀瓣关闭快速、动作灵敏。
    5、关闭冲击力小、不易产生水锤现象。
    6、流道通畅、流体阻力小。

    引用标准

    结构长度
    Face To Face
    法兰尺寸
    Flange Dimension
    压力-温度
    Pressure Temperature Lating
    试验-检验
    Inspection and Test
    JIS B2002 JIS B2212 B2214 JIS B2074 B2084 JIS B2003

    外形结构图



    主要外形尺寸

    通径 50 65 80 100 125 150 200 250 300
    In 2” 2 1/2 3 4 5 6 8 10 12
    n-Φd 4-Φ19 4-Φ19 8-Φ19 8-Φ19 8-Φ23 8-Φ23 12-Φ23 12-Φ23 16-Φ25
    b 16 18 18 18 20 22 22 24 24
    D1 120 140 150 175 210 240 290 355 400
    D2 100 120 130 155 185 215 265 325 370
    L 203 216 241 292 330 356 495 622 698
    H 103 113 128 147 220 244 287 348 380
    D 155 175 185 210 250 280 330 400 445


    声明:【H44H,H44W日标止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的H44H,H44W日标止回阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
