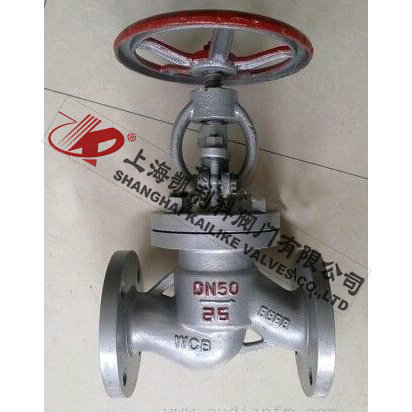

J41N液化气截止阀

J41N液化气截止阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      上海剑阀阀门竭诚为您提供安全可靠的J41N液化气截止阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 在线询价
    • 技术咨询
    J41N液化气截止阀J41N液化气截止阀

    J41N液化气截止阀采用弹性成型聚四氟乙烯为填料,填料密封性能随介质压力上升而增强,并具备倒密封功能,适用于高中压燃气输送管路。

    产品名称: 液化气截止阀 产品型号: J41N
    公称通径: DN15~DN300 结构形式: 截止式
    公称压力: 2.5MPa~4.0MPa 连接方式: 法兰
    适用温度: -29ºC~+570ºC 驱动方式: 手轮、伞齿轮
    阀体材质: WCB、铸钢、碳钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 天然气、液化气、气体 生产厂家: 上海剑阀阀门有限公司

    产品说明

    J41N液化气截止阀采用弹性成型聚四氟乙烯为填料,填料密封性能随介质压力上升而增强,并具备倒密封功能,适用于高中压燃气输送管路。

    主要零件

    阀体 阀杆、阀瓣 密封面 填料
    碳钢 不锈钢 不锈钢 聚四氟乙烯
    尼龙

    性能规范

    公称压力PN JIS10K JIS20K MPa
    1.6 2.5 4.0
    壳体试验压力PN 2.4 3.75 6.0
    高压密封试验压力 1.76 2.75 4.4
    适用介质 液化气、天然气等
    适用温度 -40∽+80℃
    法兰连接标准 JB/T 79-94

    外形结构图

    主要外形尺寸

    PN DN L H D D1 D2 b f Z-φd D0
      15 130 207 95 65 45 16 2 4-14 120
      20 150 217 105 75 55 16 2 4-14 140
      25 160 219 115 85 65 16 2 4-14 160
      32 190 280 135 100 78 18 2 4-18 180
    2.5MPa 40 200 330 145 110 85 18 3 4-18 200
    4.0MPa 50 230 350 160 125 100 20 3 4-18 240
    10K 65 290 400 180 145 120 22 3 8-18 280
    20K 80 310 430 195 160 135 22 3 8-18 320
      100 350 465 230 190 160 24 3 8-23 360
      125 400 502 270 220 188 28 3 8-25 400
      150 480 560 300 250 218 30 3 8-25 440
      200 600 580 360 310 278 34 4 12-25 480


    声明:【J41N液化气截止阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的J41N液化气截止阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
