Z41F46衬氟闸阀

您的位置:阀门 - 闸阀 - Z41F46衬氟闸阀 更新时间:2024-03-27 09:03:57
Z41F46衬氟闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Z41F46衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶...

    • 产品描述
    • 在线询价
    • 技术咨询

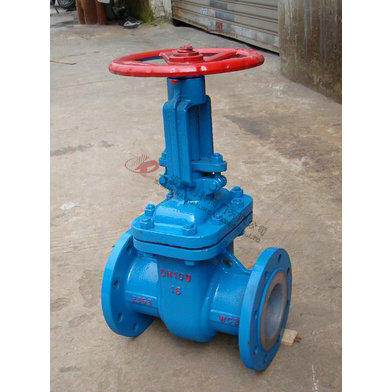

    Z41F46衬氟闸阀Z41F46衬氟闸阀

    Z41F46衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

    产品名称: 衬氟闸阀 产品型号: Z41F46
    公称通径: DN15~DN300 结构形式: 闸板式
    公称压力: 1.0Mpa~2.5Mpa 连接方式: 法兰
    适用温度: -20ºC~+150ºC 驱动方式: 手动、伞齿轮、电动、气动
    阀体材质: WCB、铸钢、碳钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 硫酸、盐酸、王水、氢氟酸、强腐蚀液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Z41F46衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

    产品特点

    1、阀体有扁体和圆体两种形状:GB阀门采用圆体,ANSI磅级阀门DN≤300Lb采用扁体,DN≥400Lb采用圆体,阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件,全部名衬FEP(F46)等氟塑料;
    2、密封副为FPF(F46)/ FEP(F46)或其它材料组合,摩擦系数小,启闭力矩低;
    3、填料采用PTFE(F4)标准填料,密封性能好,维修更换方便;
    4、带有弹性的闸板,可补偿闸板密封面与阀座密封面之间楔角偏差,吻合度好,密封效果理想;
    5、介质可从两侧任意方向通过闸阀,适用于介质方向可能改变的管路上作用启闭装置。

    技术规范

    设计标准 GB12234
    结构长度 GB12221
    法兰标准 JB/T79-94
    GB9113.1-26
    检验试验 GB/T13927
    驱动方式 手动、电动、气动

    主要零件材料

    零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀
    Z C P R PL RL
    阀体端盖闸板 HT250 WCB CF8 CF8M CF3 CF3M
    阀杆 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
    衬里阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
    填料压盖 WCB CF8 CF8M CF3 CF3M
    填料 PTFE(F4) PTFE(F4) PTFE(F4)
    活节螺栓 35 1Cr17Ni2 1Cr17Ni2
    阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
    紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
    螺母   0Cr18Ni9 0Cr18Ni9
    手轮 WCB WCB WCB

    外形结构图

    主要外形尺寸PN1.0MPa

    公称通径 主要外形链接尺寸
    DN L D D1 D2 f b z-d
    DN inch PN1.0MPa
    15 1/2 130 95 65 45 3 16 4-14
    20 4/4 150 105 75 55 3 18 4-14
    25 1 160 115 85 65 3 18 4-14
    32 11/4 180 140 100 75 3 18 4-18
    40 11/2 200 150 110 85 3 18 4-18
    50 2 250 165 125 100 3 18 4-18
    65 21/2 265 185 145 120 3 18 4-18
    80 3 280 200 160 135 3 20 8-18
    100 4 300 220 180 155 3 20 8-18
    125 5 325 250 210 185 4 22 8-18
    150 6 350 285 240 210 4 22 8-22
    200 8 400 340 295 265 4 24 8-22
    250 10 450 395 350 320 4 26 12-22

    主要外形尺寸PN1.6MPa

    公称通径 主要外形链接尺寸
    DN L D D1 D2 f b z-d
    DN inch PN1.6MPa
    15 1/2 130 95 65 45 3 16 4-14
    20 4/4 150 105 75 55 3 18 4-14
    25 1 160 115 85 65 3 18 4-14
    32 11/4 180 140 100 75 3 18 4-18
    40 11/2 200 150 110 85 3 18 4-18
    50 2 250 165 125 100 3 18 4-18
    65 21/2 265 185 145 120 3 18 4-18
    80 3 280 200 160 135 3 20 8-18
    100 4 300 220 180 155 3 20 8-18
    125 5 325 250 210 185 4 22 8-18
    150 6 350 285 240 210 4 22 8-22
    200 8 400 340 295 265 4 24 12-22
    250 10 450 405 355 320 4 26 12-26

    主要外形尺寸PN2.5MPa

    公称通径 主要外形链接尺寸
    DN L D D1 D2 f b z-d
    DN inch PN2.5MPa
    15 1/2 130 95 65 45 3 16 4-14
    20 4/4 150 105 75 55 3 18 4-14
    25 1 160 115 85 65 3 18 4-14
    32 11/4 180 140 100 75 3 18 4-18
    40 11/2 200 150 110 85 3 18 4-18
    50 2 250 165 125 100 3 20 4-18
    65 21/2 265 185 145 120 3 22 8-18
    80 3 280 200 160 135 3 24 8-18
    100 4 300 235 190 155 3 24 8-22
    125 5 325 270 220 185 4 26 8-26
    150 6 350 300 250 210 4 28 8-26
    200 8 400 360 310 275 4 30 12-26
    250 10 450 425 370 330 4 32 12-30
     主体零件示意图

    声明:【Z41F46衬氟闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Z41F46衬氟闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
