Z45X信号闸阀

您的位置:阀门 - 闸阀 - Z45X信号闸阀
Z45X信号闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      上海剑阀阀门竭诚为您提供安全可靠的Z45X信号闸阀成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 在线询价
    • 技术咨询

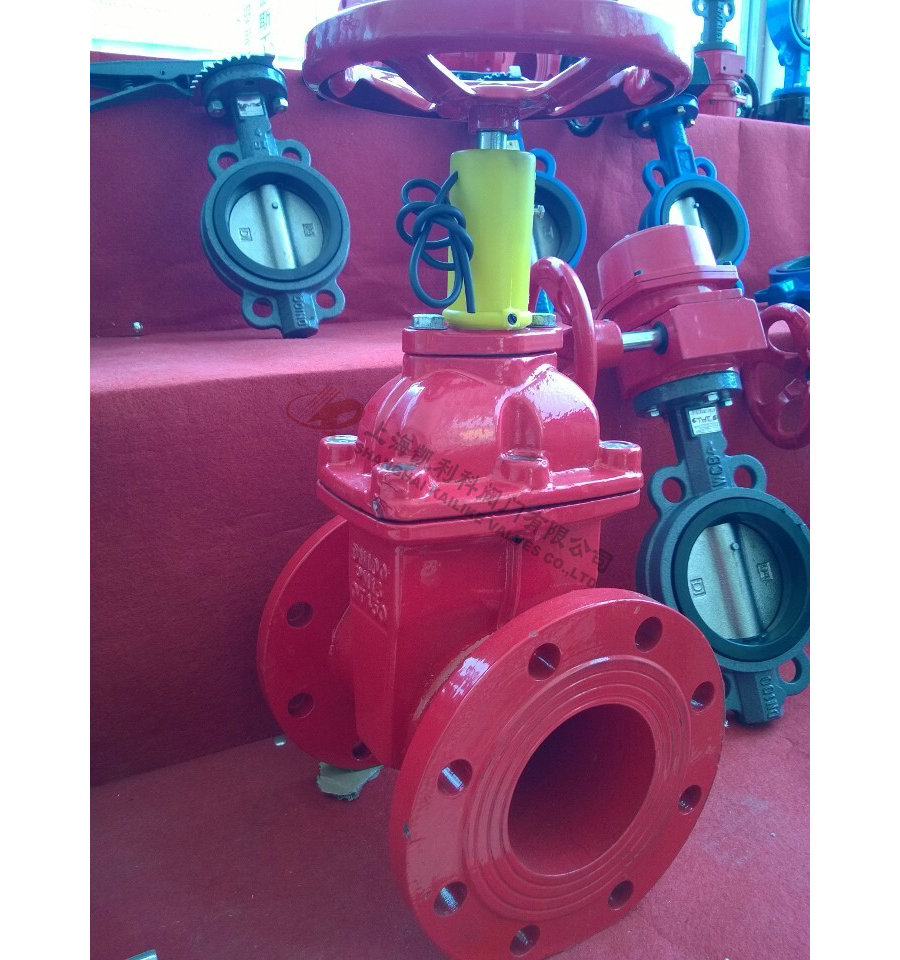

    Z45X信号闸阀Z45X信号闸阀

    Z45X信号闸阀常应用于自动喷水消防管路系统,来临界控供水管路,可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统,如果闸阀安装位置离地面较高时,一般使用升杆闸阀,可以明显指示闸阀开度,若安装位置较低。则需用付开度指示闸阀。

    产品名称: 信号闸阀 产品型号: Z45X
    公称通径: DN50~DN600 结构形式: 闸板式
    公称压力: 1.0Mpa~2.5Mpa 连接方式: 法兰、马鞍式、卡箍
    适用温度: -20ºC~+150ºC 驱动方式: 手动、伞齿轮、电动、气动、液动
    阀体材质: 球铁、铸铁、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气 生产厂家: 上海剑阀阀门有限公司

    产品说明

    Z45X信号闸阀常应用于自动喷水消防管路系统,来临界控供水管路,可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统,如果闸阀安装位置离地面较高时,一般使用升杆闸阀,可以明显指示闸阀开度,若安装位置较低。则需用付开度指示闸阀。

    主要零部件材料

    NO. 零件名称 材质
    1 传动帽 球墨铸铁、铸钢
    2 手轮 可锻铸铁
    3 防尘罩 塑料
    4 密封圈 丁腈橡胶、三元乙丙
    5 止推轴承 锡青铜
    6 阀盖 灰铸铁、球墨铸铁、铸钢
    7 螺栓 碳钢、不锈钢
    8 阀体 碳钢、球墨铸铁、铸钢
    9 铜螺母 锡青铜
    10 阀杆 不锈钢
    11 阀瓣 球墨铸铁+三元乙丙或丁腈橡胶

    主要技术参数

    公称压力:1.0~2.5MPa
    公称通径:50~400mm
    工作温度:0~120℃
    适用介质:水、油、气等
    法兰标准:GB/T17241.6GB9113
    试验标准:GB13927API598

    外形结构图

    主要连接外型尺寸

    DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
    H(全开) 732 773 820 870 915 1003 1110 1263 1360 1550 1610 1900 1938 2130


    声明:【Z45X信号闸阀】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的Z45X信号闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
