Y42X水用减压阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Y42X水用减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下...

    • 产品描述
    • 在线询价
    • 技术咨询

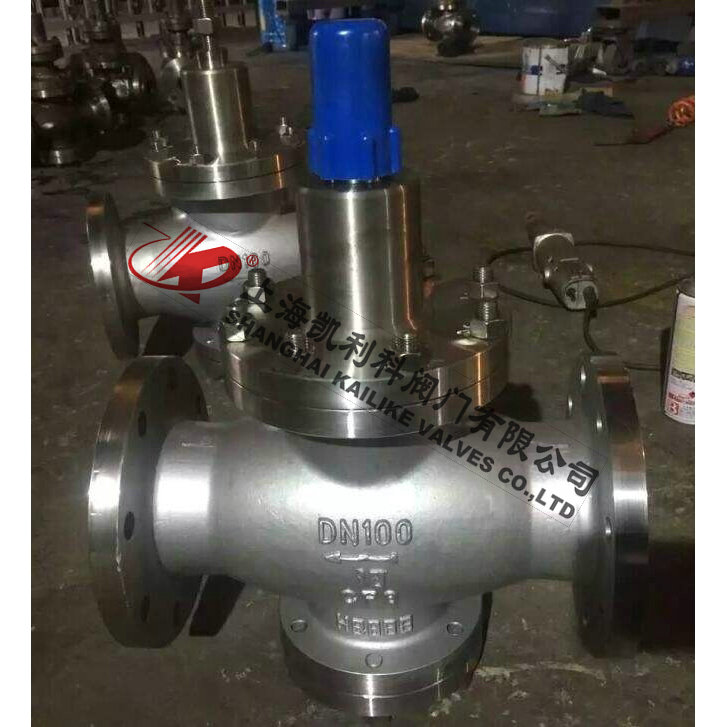

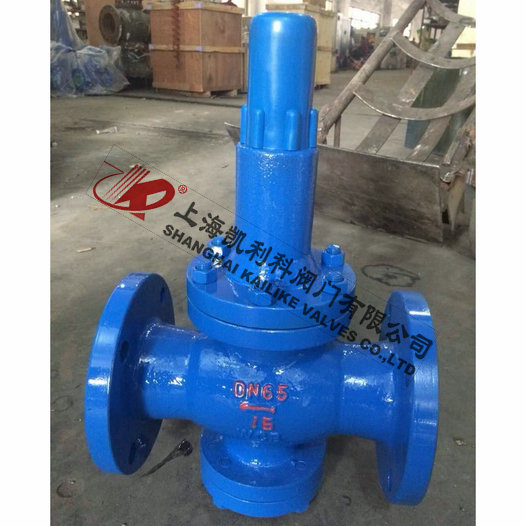

    Y42X水用减压阀Y42X水用减压阀

    Y42X水用减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。

    产品名称: 水用减压阀 产品型号: Y42X
    公称通径: DN15~DN500 结构形式: 活塞式
    工作压力: 1.0MPa~16.0MPa 连接方式: 法兰、内螺纹
    适用温度: -20ºC~+90ºC 功能作用: 减压后稳压
    阀体材质: 不锈钢、铸铁、铸钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、气等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Y42X水用减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。 本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

    性能规范

    公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    壳化试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
    密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
    出口压力范围(Mpa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
    压力特性偏差(Mpa)△P2P GB12246-1989
    流量特性偏差(Mpa)△P2G GB12246-1989
    最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
    渗漏量 GB12245-1989
    标准 其他非标定制

    减压阀流量系数(Cv)

    DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
    Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

    主要零件材料

    零件名称 零件材料
    阀体阀盖底盖 WCB
    阀座 2Cr13
    阀瓣 2Cr13
    阀杆 2Cr13
    缸套 2Cr13/25(镀硬铬)
    活塞 2Cr13
    O型圈 丁腈橡胶
    密封圈 丁腈橡胶
    膜片 夹织物丁腈橡胶
    调节弹簧 60Si2Mn

    外形结构图



    主要外形尺寸

    公称通径DN 外形尺寸
    L H Hl
    15 160 225 90
    20 160 265 98
    25 180 265 110
    32 200 265 110
    40 220 320 125
    50 250 320 125
    65 280 325 130
    80 310 385 160
    100 350 385 170
    125 400 430 200
    150 450 430 210
    200 500 560 240
    250 650 690 290
    300 800 800 335
    350 850 880 375
    400 900 980 405
    450 900 1100 455
    500 950 1130 465

    安装说明

    ①为了操作和维护方便,该减压阀一般直立安装在水平管道上,横向安装须特别说明。
    ②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
    ③为了防止减压阀后压力超压,应在离阀出口不少于4M处安装一个安全阀。


    声明:【Y42X水用减压阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Y42X水用减压阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
