JF2000气动角座阀

您的位置:阀门 - 角座阀 - JF2000气动角座阀 更新时间:2024-03-27 09:03:24
JF2000气动角座阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:JF2000气动角座阀是本公司最新引进国外生产技术,结合现代化工业应用研发而成的新一代气动角座阀。主要用于自动化工业控制流体水、油...

    • 产品描述
    • 在线询价
    • 技术咨询

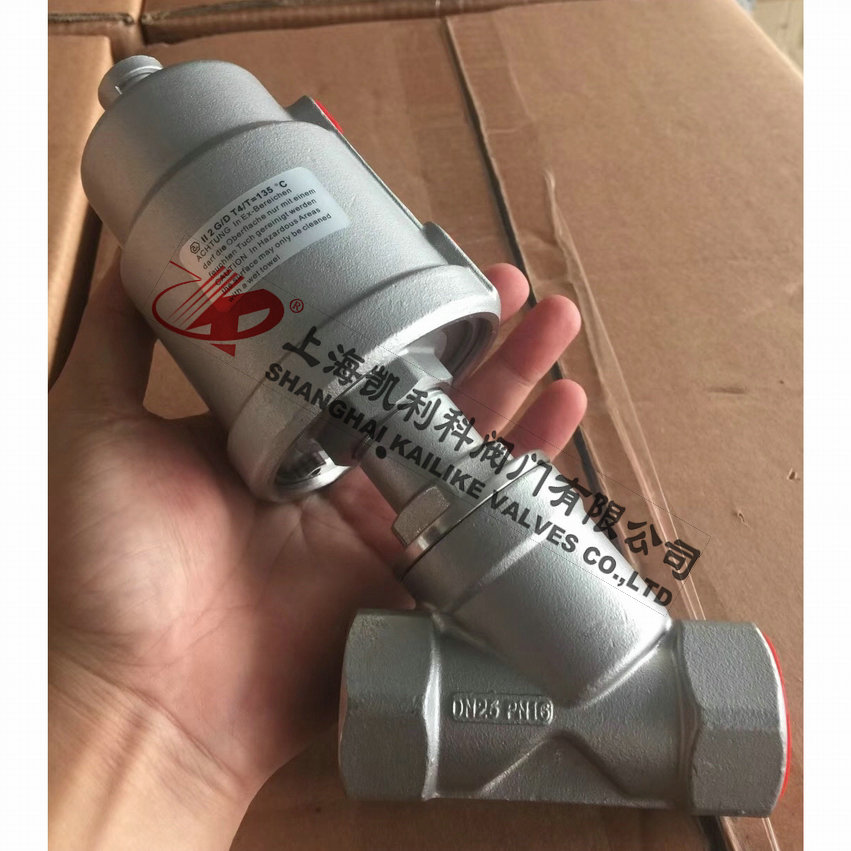

    JF2000气动角座阀JF2000气动角座阀

    JF2000气动角座阀是本公司最新引进国外生产技术,结合现代化工业应用研发而成的新一代气动角座阀。主要用于自动化工业控制流体水、油、空气、蒸气、液体、气体等。使用安全、免维护、寿命长的优点。广泛应用于食品、制药、啤酒、饮料、生物工程、水处理、日化、印染、机械设备、制氮制氧、自动化设备、石油石化等领域。

    产品名称: 气动角座阀 产品型号: JF2000
    公称通径: DN15~DN100 结构形式: 活塞式
    公称压力: 1.6MPa~2.5MPa 连接方式: 法兰、内螺纹、焊接、快装卡箍
    适用温度: -29ºC~+350ºC 驱动方式: 气动(气开、气闭)
    阀体材质: 不锈钢304、304L、316、316L 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、空气、液体、气体等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    JF2000气动角座阀是本公司最新引进国外生产技术,结合现代化工业应用研发而成的新一代气动角座阀。主要用于自动化工业控制流体水、油、空气、蒸气、液体、气体等。使用安全、免维护、寿命长的优点。广泛应用于食品、制药、啤酒、饮料、生物工程、水处理、日化、印染、机械设备、制氮制氧、自动化设备、石油石化等领域。

    产品特点

    1、以水油气为介质,比同类竞争性产品长3百万次工作寿命;
    2、阀杆内自动调节双层填料密封盖,气密性绝佳;
    3、加长防水锤型导向和防尘密封圈设计;
    4、配有先导式气压,零泄密寿命超过5百万次;
    5、配有长寿活塞环的免修执行器;
    6、开启式无震荡,比普通阀门减少40%的用气量
    7、无水击作用,比截止阀高50%流速

    参数选型

    型号 气缸 气缸材质 密封 温度 连接方式
    JF2000-DRF 单作用 不锈钢头 PTFE/FKM -29℃~+180℃ 法兰
    JF2000-DRW 单作用 不锈钢头 PTFE/FKM -29℃~+180℃ 内螺纹
    JF2000-DRH 单作用 不锈钢头 PTFE/FKM -29℃~+180℃ 焊接式
    JF2000-DRK 单作用 不锈钢头 PTFE/FKM -29℃~+180℃ 快装卡箍式
    JF2000-DSF 单作用 塑料头 PTFE/FKM -29℃~+180℃ 法兰
    JF2000-DSW 单作用 塑料头 PTFE/FKM -29℃~+180℃ 内螺纹
    JF2000-DSH 单作用 塑料头 PTFE/FKM -29℃~+180℃ 焊接式
    JF2000-DSK 单作用 塑料头 PTFE/FKM -29℃~+180℃ 快装卡箍式
    型号 气缸 气缸材质 密封 温度 连接方式
    JF2000-SRF 双作用 不锈钢头 PTFE/FKM -29℃~+180℃ 法兰
    JF2000-SRW 双作用 不锈钢头 PTFE/FKM -29℃~+180℃ 内螺纹
    JF2000-SRH 双作用 不锈钢头 PTFE/FKM -29℃~+180℃ 焊接式
    JF2000-SRK 双作用 不锈钢头 PTFE/FKM -29℃~+180℃ 快装卡箍式
    JF2000-SSF 双作用 塑料头 PTFE/FKM -29℃~+180℃ 法兰
    JF2000-SSW 双作用 塑料头 PTFE/FKM -29℃~+180℃ 内螺纹
    JF2000-SSH 双作用 塑料头 PTFE/FKM -29℃~+180℃ 焊接式
    JF2000-SSK 双作用 塑料头 PTFE/FKM -29℃~+180℃ 快装卡箍式
    阀体材质可选:不锈钢304、不锈钢304L、不锈钢316、不锈钢316L
    产品认证:ISO9001:2008,CE 认证。可定制≥350℃高温型。

    外形结构图



    主要外形尺寸

    型号Size 规格D 执行器mm L A H E
    DN15 1/2'' φ50 68 133 126 62
    DN20 3/4'' φ50 75 137 131 62
    DN25 1'' φ63 90 170 165 76
    DN32 1 1/4'' φ63 110 180 175 76
    DN40 1 1/2'' φ63 115 190 178 76
    DN50 2'' φ80 135 235 210 96
    DN65 2 1/2'' φ100 185 307 283 114
    DN80 3'' φ100 210 320 295 114

    外形结构图



    主要外形尺寸

    型号Size 执行器mm L D d A H E
    DN15 φ50 120 20.0 19.0 150 135 62
    DN20 φ50 125 25.5 24.0 160 142 62
    DN25 φ63 145 31.0 30.0 195 172 76
    DN32 φ63 156 38.0 37.0 200 175 76
    DN40 φ63 185 47.0 45.5 207 180 76
    DN50 φ80 200 58.0 56.5 240 205 96
    DN65 φ100 228 77.5 75.0 319 275 114
    DN80 φ100 245 92.0 90.0 337 290 114

    外形结构图



    主要外形尺寸

    型号Size 执行器mm L D A H E
    DN15 φ50 120 50.5 150 135 62
    DN20 φ50 140 50.5 163 142 62
    DN25 φ63 160 50.5 190 172 76
    DN32 φ63 75 50.5 203 175 76
    DN40 φ63 190 64.0 210 180 76
    DN50 φ80 210 77.5 245 205 96
    DN65 φ100 225 91.0 317 275 114
    DN80 φ100 255 106.0 342 290 114

    外形结构图



    主要外形尺寸

    型号Size 执行器mm L T f D C B N-φd A H E
    DN15 φ50 120 14 2 95 65 40 4-φ14 160 145 62
    DN20 φ50 130 14 2 105 75 50 4-φ14 165 153 62
    DN25 φ63 140 14 2 115 85 60 4-φ14 205 178 76
    DN32 φ63 150 16 2 135 100 70 4-φ18 215 180 76
    DN40 φ63 180 16 2 145 110 80 4-φ18 220 205 76
    DN50 φ80 195 16 2 160 125 95 4-φ18 235 213 96
    DN65 φ100 230 18 2 185 145 115 4-φ18 320 275 114
    DN80 φ100 250 18 2 195 165 130 8-φ18 340 290 114

    外形结构图



    主要外形尺寸

    型号Size 规格D 执行器mm L A H E
    DN15 1/2'' φ50 85 172 137 64
    DN20 3/4'' φ50 95 180 144 64
    DN25 1'' φ63 105 215 181 80
    DN32 1 1/4'' φ63 120 220 185 80
    DN40 1 1/2'' φ63 130 225 190 80
    DN50 2'' φ80 150 270 215 100
    DN65 2 1/2'' φ100 185 252 300 126
    DN80 3'' φ100 210 368 340 126

    外形结构图



    主要外形尺寸

    型号Size 执行器mm L D d A H E
    DN15 φ50 120 20.0 19.0 165 145 64
    DN20 φ50 125 25.5 24.0 167 150 64
    DN25 φ63 145 31.0 30.0 210 183 80
    DN32 φ63 156 38.0 37.0 215 185 80
    DN40 φ63 185 47.0 45.5 232 195 80
    DN50 φ80 200 58.0 56.5 262 230 100
    DN65 φ100 228 77.5 75.0 319 290 126
    DN80 φ100 245 92.0 90.0 360 315 126

    外形结构图



    主要外形尺寸

    型号Size 执行器mm L D A H E
    DN15 φ50 120 50.5 165 145 64
    DN20 φ50 140 50.5 175 150 64
    DN25 φ63 160 50.5 215 183 80
    DN32 φ63 175 50.5 225 185 80
    DN40 φ63 190 64.0 235 195 80
    DN50 φ80 210 77.5 270 205 100
    DN65 φ100 225 77.5 315 290 126
    DN80 φ100 255 91.0 362 315 126

    外形结构图



    主要外形尺寸

    型号Size 执行器mm L T f D C B N-φd A H E
    DN15 φ50 120 14 2 95 65 40 4-φ14 165 145 64
    DN20 φ50 130 14 2 105 75 50 4-φ14 170 150 64
    DN25 φ63 140 14 2 115 85 60 4-φ14 210 183 80
    DN32 φ63 150 16 2 135 100 70 4-φ18 220 185 80
    DN40 φ63 180 16 2 145 110 80 4-φ18 230 195 80
    DN50 φ80 195 16 2 160 125 95 4-φ18 260 230 100
    DN65 φ100 230 18 2 185 145 115 4-φ18 320 290 126
    DN80 φ100 250 18 2 195 165 130 8-φ18 360 315 126

    声明:【JF2000气动角座阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的JF2000气动角座阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
