Q41F国标球阀

您的位置:阀门 - 球阀 - Q41F国标球阀 更新时间:2024-09-20 02:09:23
Q41F国标球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Q41F国标球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具优点 1、流体阻力小,球阀是所有阀类中流体...

    • 产品描述
    • 在线询价
    • 技术咨询

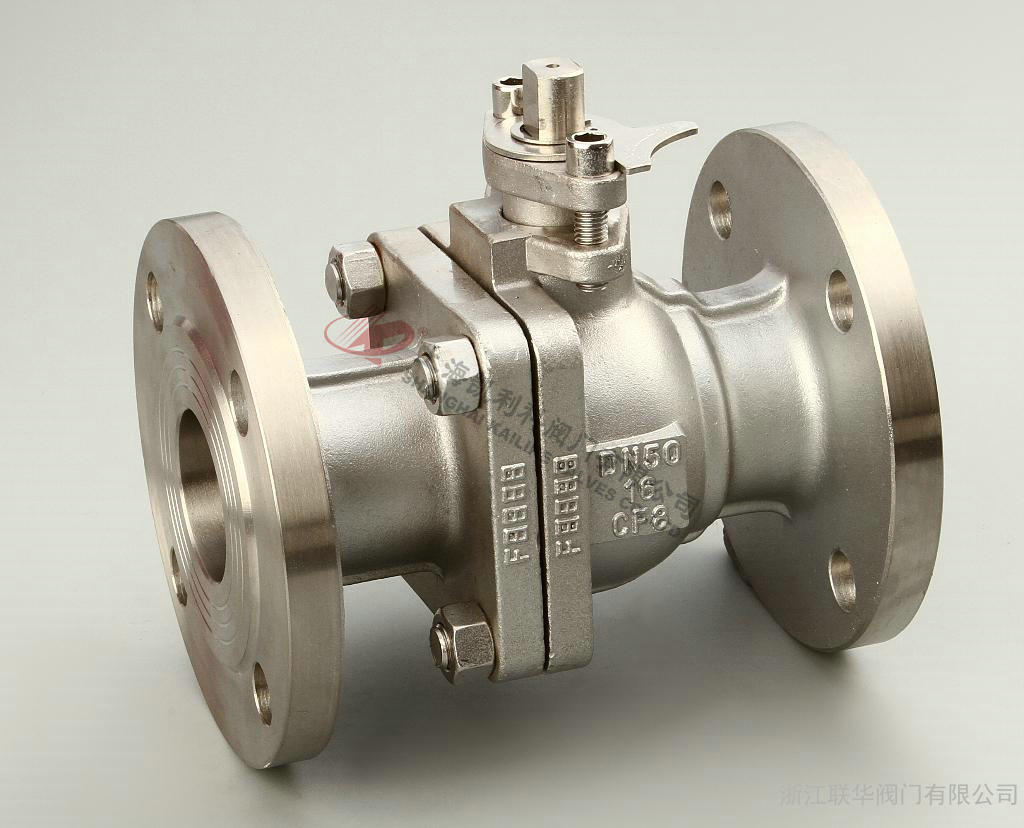

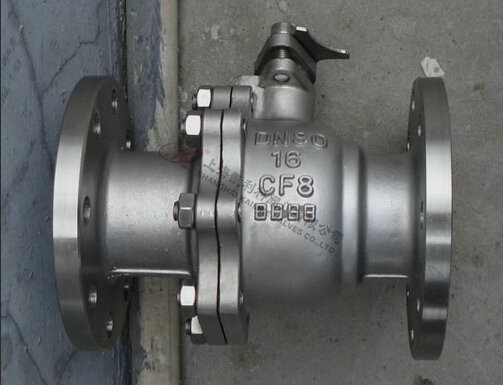

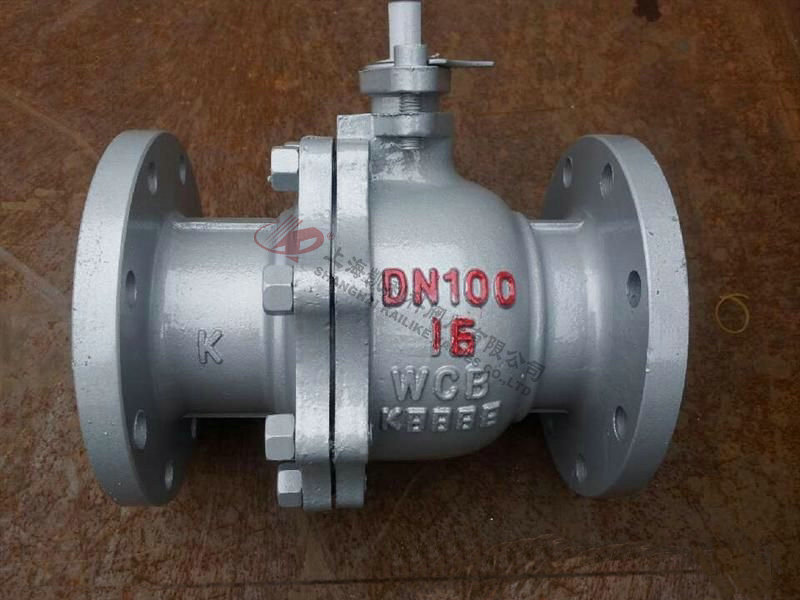

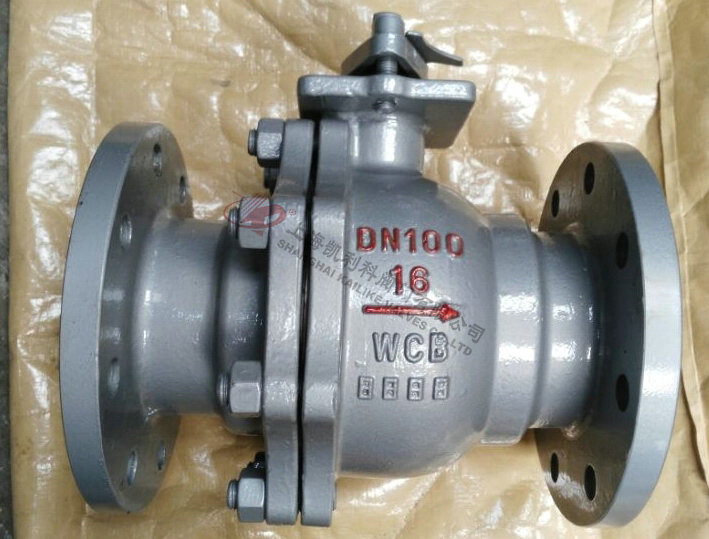

    Q41F国标球阀Q41F国标球阀

    Q41F国标球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具优点1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

    产品名称: 国标球阀 产品型号: Q41F
    公称通径: DN15~DN800 结构形式: 球形
    公称压力: 1.6Mpa~32.0Mpa 连接方式: 法兰
    适用温度: ≤550ºC 驱动方式: 手动
    阀体材质: 碳钢、铸钢、WCB、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气体、液体 生产厂家: 上海凯利科阀门有限公司

    应用特点

    Q41F国标球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具优点
    1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
    2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
    3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
    4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
    5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
    6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。

    主要性能规范 Capability Criterion

    设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
    GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092
    压力试验 Pressure Test
    公称压力NominalPressure 1.6 2.5 4.0
    强度试验
    Shell Test
    2.4 3.8 6.0
    水密封试验
    Water Seal Test
    1.8 2.8 4.4
    气密封试验
    Air Seal Test
    0.4-0.7

    主要零件材料 Materials Of main Parts

    阀体
    Body
    WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
    球体阀杆
    Ball Stem
    304 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
    阀座
    Seat
    聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
    垫片
    Shim
    聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
    阀杆座
    Stem Seat
    聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
    填料
    Packing
    聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
    填料压盖
    Gland
      1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
    温度
    Temperature
    -29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
    -29℃~300℃(对位聚笨 PPL)
    -29℃~550℃(金属硬密封)
    介质
    Medium
    水蒸汽油品
    Water steam
    Oil goods
    硝酸类 Nitric Acid 强氧化介质
    strongey oxidable medium
    醋酸类 Acetic Acid 尿素类Urea

    外形结构图

    主要外型尺寸 Main outer Size

    1.6MPa DN L D D1 D2 b n-φd H D0
    凸面法兰
    RF
    Q41F-16C
    Q41PPL
    16C
    16P
    16R
    15 130 95 65 45 14 4-14 78 140
    20 140 105 75 55 14 4-14 84 160
    25 150 115 85 65 14 4-14 95 180
    32 165 135 100 78 16 4-18 150 250
    40 180 145 110 85 16 4-18 150 300
    50 200 160 125 100 18 4-18 170 350
    65 220 180 145 120 20 4-18 195 350
    80 250 195 160 135 20 8-18 215 400
    100 280 215 180 155 20 8-18 250 500
    125 320 245 210 185 22 8-18 265 600
    150 360 280 240 210 24 8-23 270 800
    200 400 335 295 265 26 12-23 330 1200
    2.5MPa 15 130 95 65 45 16 4-14 103 140
    凸面法兰
    RF
    Q41F-25C
    Q41PPL
    25C
    25P
    25R
    20 140 105 75 55 16 4-14 112 160
    25 150 115 85 65 16 4-14 123 180
    32 165 135 100 78 18 4-18 150 250
    40 180 145 110 85 18 4-18 156 300
    50 200 160 125 100 20 8-18 172 350
    65 220 180 145 120 22 8-18 197 350
    80 250 195 160 135 22 8-23 222 400
    100 280 230 190 160 24 8-23 253 500
    125 320 270 220 188 28 8-25 275 600
    150 360 300 250 218 30 8-25 286 800
    200 400 360 310 278 34 12-25 340 1200

    规格主要尺寸 Size Main Dimensions

    4.0MPa DN L D D1 D2 D6 b n-φd H D0
    凹凸法兰
    MFM
    Q41F-40C
    Q41PPL
    40C
    40P
    40R
    15 130 95 65 45 40 16 4-14 103 140
    20 140 105 75 55 51 16 4-14 112 160
    25 150 115 85 65 58 16 4-14 123 160
    32 180 135 100 78 66 18 4-18 150 250
    40 200 145 110 85 76 18 4-18 156 250
    50 220 160 125 100 88 20 4-18 172 350
    65 250 180 145 120 110 22 8-18 197 350
    80 280 195 160 135 121 22 8-18 222 450
    100 320 230 190 160 150 24 8-23 253 450
    125 400 270 220 188 176 28 8-25 275 600
    150 400 300 250 218 204 30 8-25 286 800
    200 550 375 320 282 260 38 12-30 340 1200
    6.4MPa 15 165 105 75 55 40 18 4-14 105 140
    凹凸法兰
    MFM
    Q41F-64C
    Q41PPL
    64
    64P
    64R
    20 190 125 90 68 51 20 4-18 125 160
    25 216 135 100 78 58 22 4-18 135 250
    32 229 150 110 82 66 24 4-23 150 350
    40 241 165 125 95 76 24 4-23 165 350
    50 292 175 135 105 88 26 4-23 175 450
    65 330 200 160 130 110 28 8-23 200 450
    80 356 210 170 140 121 30 8-23 210 600
    100 432 250 200 168 150 32 8-25 250 700
    125 508 295 240 202 176 36 8-30 295 1100
    150 559 340 280 240 204 38 8-34 340 1500


    声明:【Q41F国标球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q41F国标球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
