Q641H,Q641Y气动高温球阀

您的位置:阀门 - 球阀 - Q641H,Q641Y气动高温球阀 更新时间:2024-03-27 09:03:27

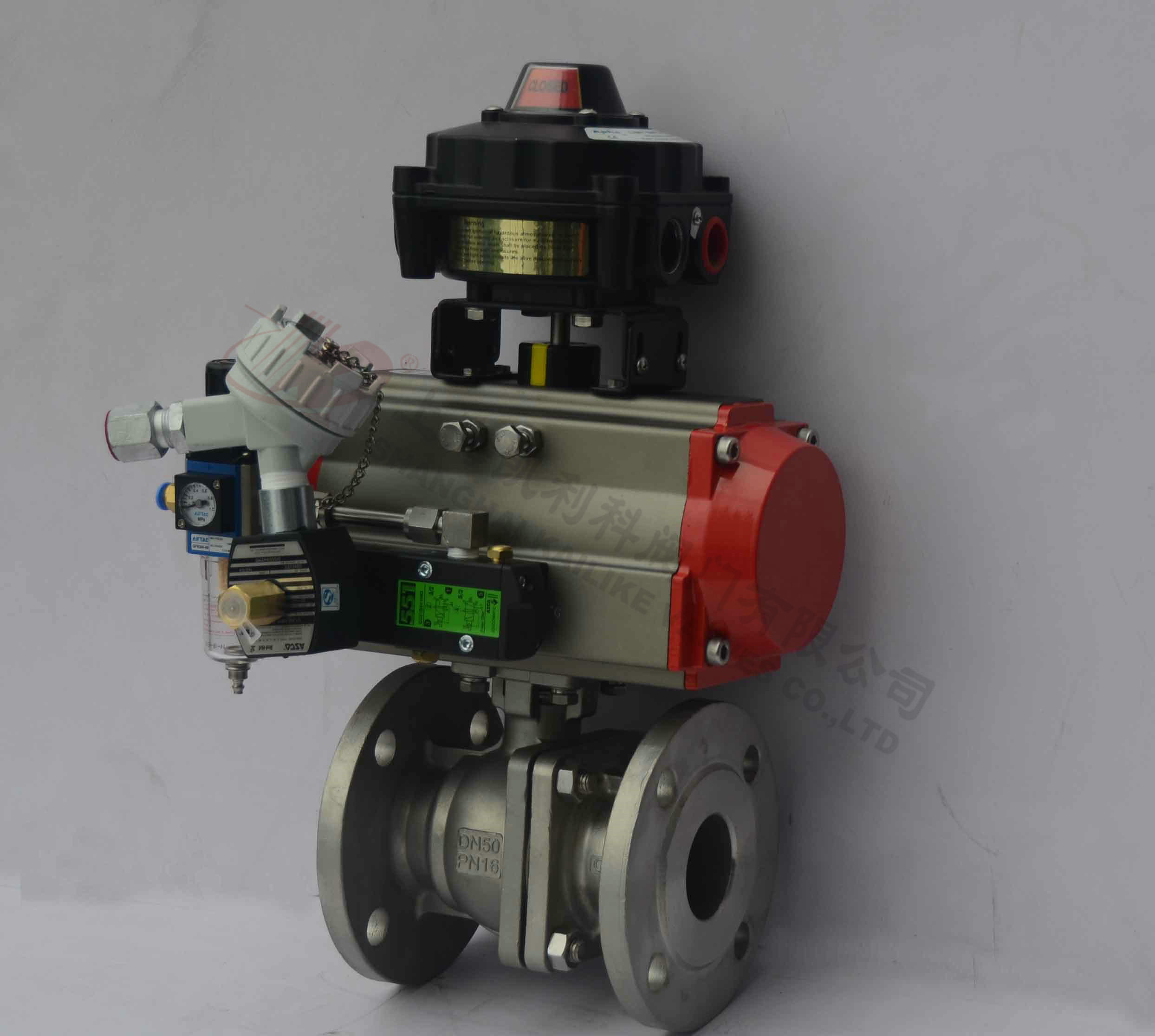

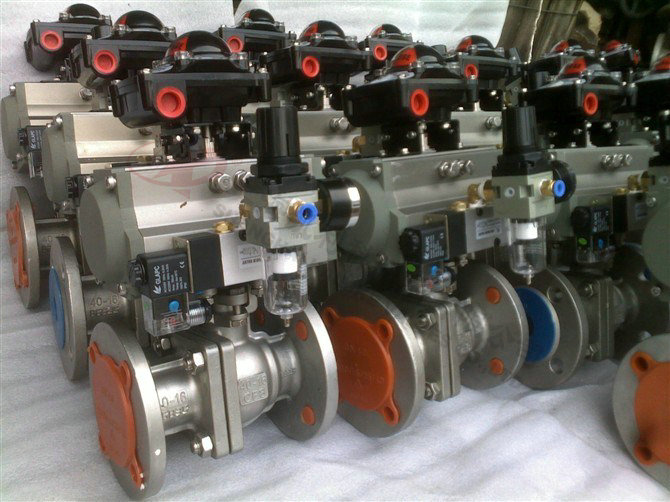

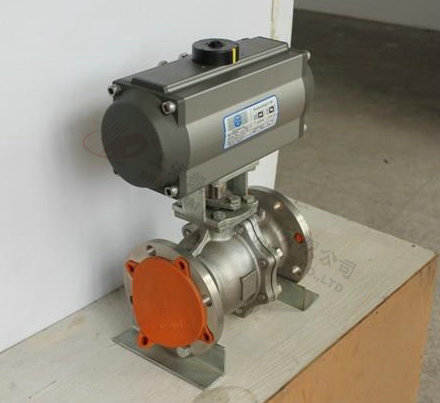

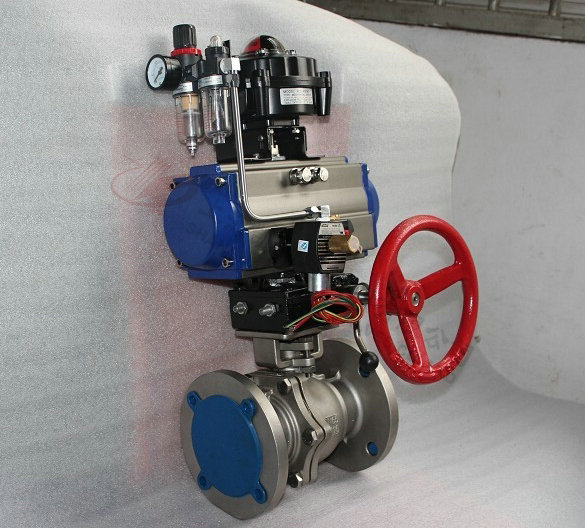

Q641H,Q641Y气动高温球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Q641H/Y气动高温球阀是采用金属硬密封球阀及活塞式气动执行器组成。密封面采用金属硬密封阀座,可适用于≤500°以内的介质。气动高温球...

    • 产品描述
    • 在线询价
    • 技术咨询
    Q641H,Q641Y气动高温球阀Q641H,Q641Y气动高温球阀

    Q641H/Y气动高温球阀是采用金属硬密封球阀及活塞式气动执行器组成。密封面采用金属硬密封阀座,可适用于≤500°以内的介质。气动高温球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4~0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动高温球阀整体具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、

    产品名称: 气动高温球阀 产品型号: Q641H/Y
    公称通径: DN15~DN300 结构形式: 球形
    公称压力: 1.6Mpa~16.0Mpa 连接方式: 法兰、对夹、内螺纹、焊接
    适用温度: ≤550ºC 驱动方式: 气动(可佩带手动)
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Q641H/Y气动高温球阀是采用金属硬密封球阀及活塞式气动执行器组成。密封面采用金属硬密封阀座,可适用于≤500°以内的介质。气动高温球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4~0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动高温球阀整体具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高温球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

    主要技术参数及性能

    公称通径DN(mm) 15~300 执行器型号 GT、AT、AW系列单双作用气动执行器
    公称压力(MPa) PN1.6、2.5、4.0、6.4 10.0、16.0、MPa 供气压力 0.4~0.7MPa
    阀体形式 两段式铸造球阀 气源接口 G1/4"、G1/8"、G3/8"、G1/2"
    连接形式 法兰式、焊接式 环境温度 -30~+70℃
    阀芯形式 "O"型球形阀芯 作用形式 单作用执行机构、双作用执行机构
    密封填料 柔性石墨、金属缠绕垫片 可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
    流量特性 近似快开型 采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
    1、齿轮式双活塞,输出力矩大,体积小。
    2、气缸选用铝金材料,重量轻、外形美观。
    3、可在顶部、底部安装手动操作机构。
    4、齿条式连接可调节开启角度、额定流量。
    5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
    6、IS05211标准连接为产品的安装更换提供了方便。
    7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
    动作范围 0~90°
    泄露量Q 按GB/T4213-92,小于额定KV0.01%
    适用温度 PPL≤300℃、硬密封≤450℃
    基本误差 带定位器:小于全行程的±2%
    死区 带定位器:小于全行程的2%
    可调范围 250:1
    配置执行机构 GT、AT、AW系列单双作用气动执行器
    控制方式 开关两位控制、4-20mA模拟量控制

    主要设计标准

    设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
    法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
    结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
    检验与试验 JB/T 9092、API 598、GB/T13927

    主要零件材料

    零件名称 材料名称
    阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
    球体 2Cr13+氮化处理 304 316 316L
    阀杆 2Cr13 304 316 316L
    密封圈 增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
    适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

    内部解剖图

    主要性能规范

    公称通径DN(mm) DN15-300
    公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
    试验压力 强度试验 1.5 2.4 3.75 6.0 9.60
    密封试验 1.1 1.76 2.75 4.4 7.04
    低压气密试验 0.5~0.7
    适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

    外形结构图

    安装连接尺寸

    公称通径DN(mm) 主要尺寸 法兰尺寸
    PN1.6MPa PN2.5MPa
    L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
    15 130 235 / 140 95 65 46 4-14 95 65 46 4-14
    20 140 242 / 140 105 75 45 4-14 105 75 56 4-14
    25 150 245 / 140 115 85 65 4-14 115 85 65 4-14
    32 165 267 / 164 140 100 76 4-18 140 100 76 4-18
    40 180 267 / 164 150 110 84 4-18 150 110 84 4-18
    50 200 310 102 190 165 125 99 4-18 165 125 99 4-18
    65 220 340 114 210 185 145 118 4-18 185 145 118 8-18
    80 250 373 127 247 200 160 132 8-18 200 160 132 8-18
    100 280 430 152 276 220 180 156 8-18 235 190 156 8-22
    125 320 520 184 348 250 210 184 8-18 270 220 184 8-26
    150 360 560 219 378 285 240 211 8-22 300 250 211 8-26
    200 400 710 273 524 340 295 266 12-22 360 310 274 12-26
    250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
    300 750 / 395 / 460 410 370 12-26 485 430 389 16-30


    声明:【Q641H,Q641Y气动高温球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q641H,Q641Y气动高温球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
