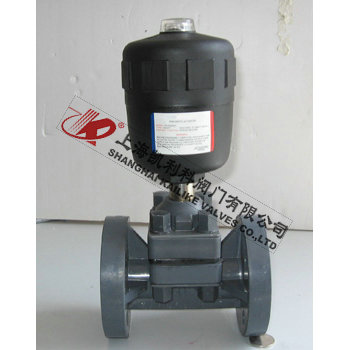

G41F-6S塑料隔膜阀

您的位置:阀门 - 隔膜阀 - G41F-6S塑料隔膜阀 更新时间:2024-03-27 09:03:01

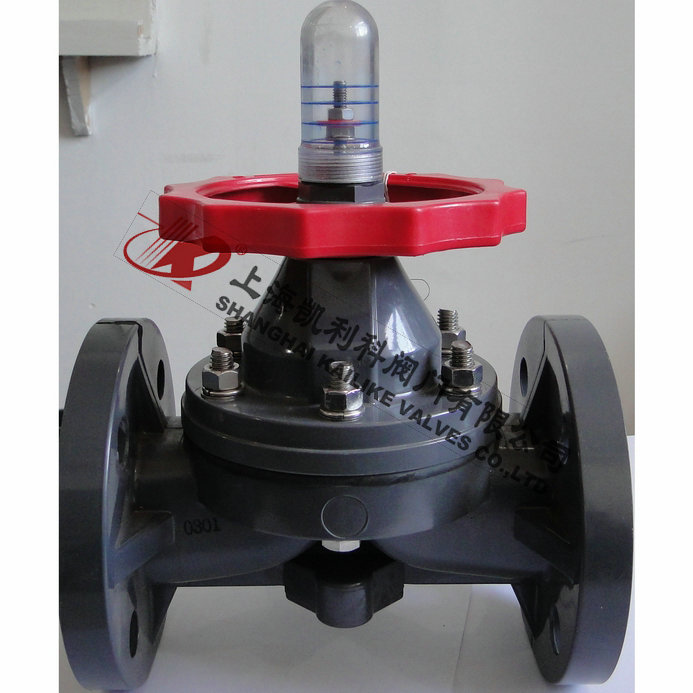

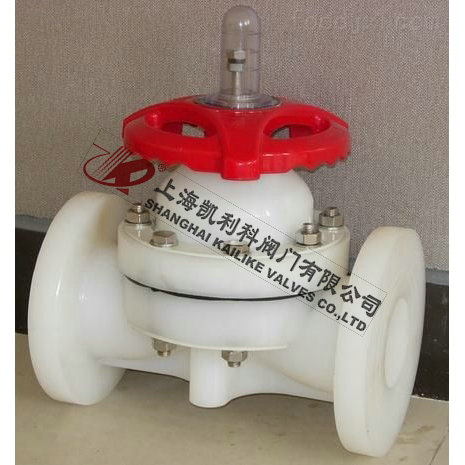

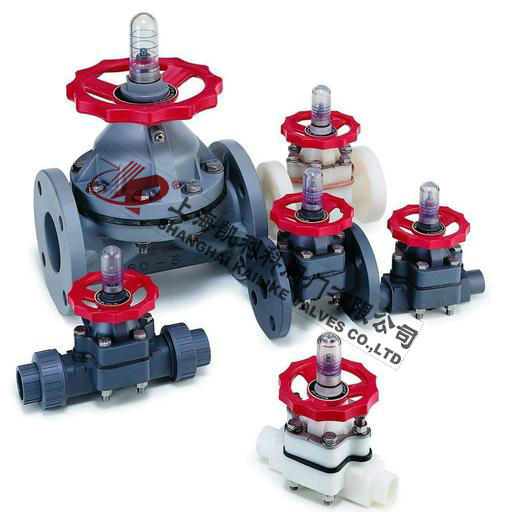

G41F-6S塑料隔膜阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:G41F-6S塑料隔膜阀适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~100℃、-40℃~140℃。过流部件C采用RPP或PVDF注塑...

    • 产品描述
    • 在线询价
    • 技术咨询
    G41F-6S塑料隔膜阀G41F-6S塑料隔膜阀

    G41F-6S塑料隔膜阀适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~100℃、-40℃~140℃。过流部件C采用RPP或PVDF注塑件组装而成,耐腐蚀性能优良,操作方便,体量轻,能代替不锈钢阀门。密封件膜片采用F46或PFA制造,耐折次数≥1200次,耐腐蚀性能与F4相当。

    产品名称: 塑料隔膜阀 产品型号: G41F-6S
    公称通径: DN15~DN300 结构形式: 直通
    公称压力: 0.6MPa~1.0MPa~1.6MPa 连接方式: 法兰、承插焊、双由令
    适用温度: -29ºC~+140ºC 驱动方式: 手动
    阀体材质: PVC、UPCV、CPCV、PVDF、ABS、RPP 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    G41F-6S塑料隔膜阀适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~100℃、-40℃~140℃。过流部件C采用RPP或PVDF注塑件组装而成,耐腐蚀性能优良,操作方便,体量轻,能代替不锈钢阀门。密封件膜片采用F46或PFA制造,耐折次数≥1200次,耐腐蚀性能与F4相当。

    结构特点

    1、适用于腐蚀介质的输送及截流、流量的调节,根据材质不同使用温度-14℃~140℃。
    2、过流部件采用RPP或PVDF注塑件组装而成,耐腐蚀性能优良。
    3、密封件膜片采用F46或PFA制成,耐折次数≥12000次,耐腐蚀性能与F4相当。
    4、采用了螺杆升降结构,启闭力矩大,平稳性好。

    主要零部件

    序号 零件名称 材质 序号 零件名称 材质
    1 螺柱 不锈钢、铜 10 滚动轴承 单向推力轴承
    2 指示灯 11 螺母 不锈钢、铜
    3 限位置 聚碳酸脂 12 螺栓 不锈钢、铜
    4 手轮 ABS ABS 13 阀体 RPP ABS PVDF PVC UPVC
    5 压紧螺母 不锈钢、RPP 14 垫膜 橡胶
    6 衬环 PP 15 隔膜片 F46 PVDF F46 PVDF
    7 螺母 铸铁、钢、铜 16 钢、不锈钢
    8 阀杆 不锈铜、钢 17 阀瓣 铸铁、不锈钢
    9 阀盖 RPP ABS PVDF - - -

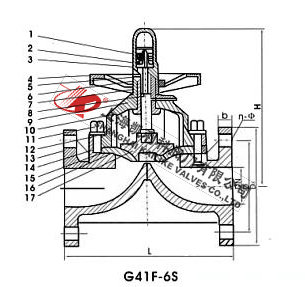

    外形结构图



    主要外形尺寸

    公称通径
    DN(mm)
    尺寸(mm) 工作压力(Mpa) 工作温度(℃) 质量(㎏)
    D1 D L b H n φ RPP ASB PVDF RPP ASB PVDF RPP ASB PVDF
    15 95 65 125 14 125 4 14 0.6 0.6 0.5 100 90 120 0.8 0.8 1.2
    20 105 75 135 20 130 4 14 0.6 0.6 0.5 100 90 120 0.9 0.9 1.6
    25 115 85 145 20 145 4 14 0.6 0.6 0.5 100 90 120 1.0 1.0 1.8
    32 135 100 200 20 170 4 18 0.6 0.6 0.5 100 90 120 0.3 0.3 2.4
    40 145 110 180 20 190 4 18 0.6 0.6 0.5 100 90 120 0.8 1.8 3
    50 200 125 210 18 215 4 18 0.6 0.6 0.4 100 90 120 2.5 2.6 3.9
    65 180 145 250 22 280 4 18 0.6 0.6 0.4 100 90 120 5 5.1 7.8
    80 195 200 300 25 300 4 18 0.6 0.6 0.3 100 90 120 6.1 6.2 8.9
    100 215 180 350 25 340 8 18 0.6 0.6 0.3 100 90 120 9.7 9.9 15
    125 245 210 400 30 420 8 18 0.4 0.4 0.2 100 90 120 13.5 13.8 21
    150 280 240 460 30 480 8 23 0.4 0.4 0.2 100 90 120 25 25.5 37
    200 335 295 570 35 625 8 23 0.4 0.4 0.2 100 90 120 36.5 37.2 56

    主要外形尺寸

    公称通径
    DN(mm)
    尺寸(mm) 工作压力(Mpa) 工作温度(℃) 质量(㎏)
    D1 D L b H n φ PVC UPVC CPVC PVC UPVC CPVC PVC UPVC CPVC
    15 95 65 125 14 125 4 14 0.6 0.6 0.6 100 110 100 0.8 0.8 0.8
    20 105 75 135 20 130 4 14 0.6 0.6 0.6 100 110 100 0.9 0.9 0.9
    25 115 85 145 20 145 4 14 0.6 0.6 0.6 100 110 100 1.0 1.0 1.0
    32 135 100 200 20 170 4 18 0.6 0.6 0.6 100 110 100 0.3 0.3 0.3
    40 145 110 180 20 190 4 18 0.6 0.6 0.6 100 110 100 0.8 1.8 0.8
    50 200 125 210 18 215 4 18 0.6 0.6 0.6 100 110 100 2.5 2.6 2.5
    65 180 145 250 22 280 4 18 0.6 0.6 0.6 100 110 100 5 5.1 5
    80 195 200 300 25 300 4 18 0.6 0.6 0.6 100 110 100 6.1 6.2 6.1
    100 215 180 350 25 340 8 18 0.6 0.6 0.6 100 110 100 9.7 9.9 9.7
    125 245 210 400 30 420 8 18 0.4 0.4 0.4 100 110 100 13.5 13.8 13.5
    150 280 240 460 30 480 8 23 0.4 0.4 0.4 100 110 100 25 25.5 25
    200 335 295 570 35 625 8 23 0.4 0.4 0.4 100 110 100 36.5 37.2 36.5

    安装方式

    1、两端法兰与管路联接时,要均匀拧紧螺栓,防止法兰变形,造成泄漏。
    2、顺时针方向旋转手柄为关闭,反之开启。
    3、根据指示器位置可判断开启程度。

    声明:【G41F-6S塑料隔膜阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的G41F-6S塑料隔膜阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
