G41F46衬氟隔膜阀

您的位置:阀门 - 隔膜阀 - G41F46衬氟隔膜阀 更新时间:2024-03-27 09:03:01

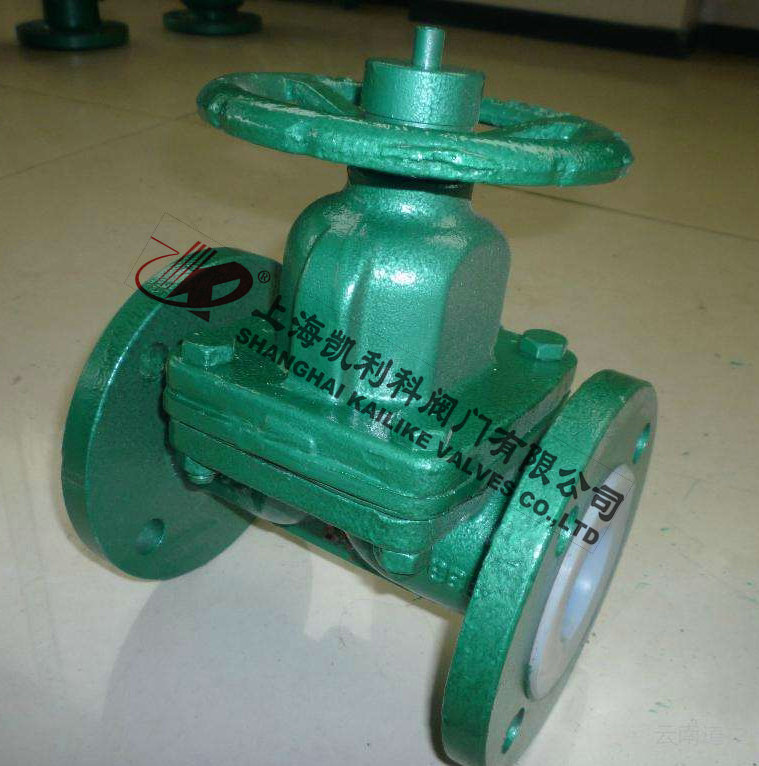

G41F46衬氟隔膜阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:G41F46衬氟隔膜阀将阀体下部内腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆、阀瓣等内件与介质完全隔离,省去填料密封结...

    • 产品描述
    • 在线询价
    • 技术咨询
    G41F46衬氟隔膜阀G41F46衬氟隔膜阀

    G41F46衬氟隔膜阀将阀体下部内腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆、阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

    产品名称: 衬氟隔膜阀 产品型号: G41F46
    公称通径: DN15~DN300 结构形式: 直通
    公称压力: 0.6MPa~1.0MPa~1.6MPa 连接方式: 法兰
    适用温度: -29ºC~+180ºC 驱动方式: 手动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    G41F46衬氟隔膜阀将阀体下部内腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆、阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

    结构特点

    1、弹性密封的开闭件,确保没有内漏;
    2、流线型的流道,使得压力损失小;
    3、没有填料函,因此没有外漏;
    4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
    5、隔膜可更换,维护费用低;
    6、衬氟材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

    基本型号

    手动 G41F3 直流式 G45F3
    G41F46 G45F46
    气动 G641F3 电动 G941F3
    G641F46 G941F46

    零部件材料

    序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低不锈钢耐酸铸钢
    Z C P R P R
    1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
    2 阀瓣/阀杆 35 1cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00cr18Ni10 00Cr17Ni14Mo2
    3 衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
    4 隔膜 FEP(F46)/CR(氯丁橡胶)、PFA(可溶性F4)/FPDM(乙丙橡胶)
    5 支架 WCB CF8 CF8
    6 阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
    7 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
    8 螺母 45 0Cr18Ni9 0Cr18Ni9
    9 手轮 WCB WCB WCB

    外形结构图



    主要外形尺寸

    公称通径 标准值 参考值
    DN(mm) NPS(inch) L D D1 D2 f b Z-фd Do H H1 WT(kg)
    PN0.6MPa / PN1.0MPa
    15 1/2 125 95 65 45 2 14 4-ф14 100 105 110 3.5
    20 3/4 135 105 75 55 2 16 4-ф14 100 115 125 4
    25 1 145 115 85 65 2 16 4-ф14 120 120 135 5.5
    32 11/4 160 135 100 78 2 18 4-ф18 120 125 150 8
    40 11/2 180 145 110 85 3 18 4-ф18 140 135 175 11
    50 2 210 160 125 100 3 20 4-ф18 140 155 195 14
    65 21/2 250 180 145 120 3 20 4-ф18 200 170 200 23
    80 3 300 195 160 135 3 22 4-ф18 200 200 255 29
    100 4 350 215 180 155 3 22 8-ф18 280 270 325 46
    125 5 400 245 210 185 3 24 8-ф18 320 335 405 70
    150 6 460 280 240 210 3 24 8-ф23 320 370 450 95
    200 8 570 335 295 265 3 26 8-ф23 400 480 600 170
    250 10 680 390 350 320 3 28 12-ф23 500 545 620 270
    300 12 790 435 395 362 4 24 12-ф23 500 585 680 320
    PN1.6MPa
    15 1/2 130 95 65 45 2 14 4-ф14 120 110 115 4
    20 3/4 150 105 75 55 2 16 4-ф14 120 120 130 5
    25 1 160 115 85 65 2 16 4-ф14 140 125 140 6
    32 11/4 180 135 100 78 2 18 4-ф18 140 130 155 9
    40 11/2 200 145 110 85 3 18 4-ф18 160 140 180 12
    50 2 230 160 125 100 3 20 4-ф18 160 160 200 15
    65 21/2 290 180 145 120 3 20 4-ф18 200 175 205 24
    80 3 310 195 160 135 3 22 8-ф18 200 205 260 30
    100 4 350 215 180 155 3 24 8-ф18 280 275 330 48
    125 5 400 245 210 185 3 26 8-ф18 320 340 410 75
    150 6 480 280 240 210 3 28 8-ф23 320 375 460 105
    200 8 600 335 295 265 3 30 12-ф23 400 485 605 182
    250 10 730 405 355 320 3 32 12-ф25 500 550 625 295
    300 12 850 460 410 375 4 34 12-ф25 500 590 685 345

    声明:【G41F46衬氟隔膜阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的G41F46衬氟隔膜阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
