CS45H,CS15H钟形浮子式疏水阀

您的位置:阀门 - 疏水阀 - CS45H,CS15H钟形浮子式疏水阀 更新时间:2024-03-27 09:03:55
CS45H,CS15H钟形浮子式疏水阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:CS45H、CS15H钟形浮子式疏水阀的开启和关闭是根据凝结水和蒸汽的密度并来动作的,其动作准确,可靠。用于石油、化工、电力、纺织印染、...

    • 产品描述
    • 在线询价
    • 技术咨询
    CS45H,CS15H钟形浮子式疏水阀CS45H,CS15H钟形浮子式疏水阀

    CS45H、CS15H钟形浮子式疏水阀的开启和关闭是根据凝结水和蒸汽的密度并来动作的,其动作准确,可靠。用于石油、化工、电力、纺织印染、医疗、医药等行业的各种蒸汽加热设备、蒸汽管网和低过热蒸汽工况。它能迅速地排除凝结水,有效地阻止蒸汽泄漏。

    产品名称: 钟形浮子式疏水阀 产品型号: CS45H、CS15H
    公称通径: DN15~DN65 结构形式: 钟形浮子式
    公称压力: 1.6MPa~4.0MPa 连接方式: 法兰、内螺纹
    适用温度: -29ºC~+425ºC 驱动方式: 自动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、蒸汽等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    CS45H、CS15H钟形浮子式疏水阀的开启和关闭是根据凝结水和蒸汽的密度并来动作的,其动作准确,可靠。用于石油、化工、电力、纺织印染、医疗、医药等行业的各种蒸汽加热设备、蒸汽管网和低过热蒸汽工况。它能迅速地排除凝结水,有效地阻止蒸汽泄漏。

    产品特点

    1、即能连续又能间歇排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率。
    2、耐水击倒吊桶结构不会因水击而遭到损坏,使用寿命长。
    3、排空气性能好倒吊桶上设有溢出排气孔,可有效地预防蒸汽气锁和空气气堵。
    4、允许背压高背压率达85%。
    5、维修方便内部零件采用不锈钢制造,均安装在阀盖上,并设有过滤网装置,日常维护方便。

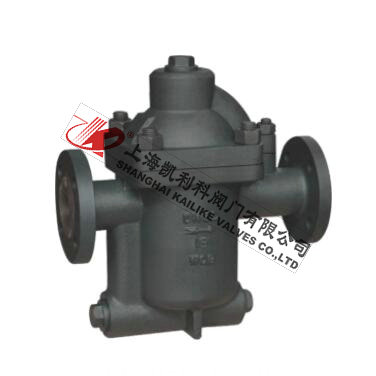

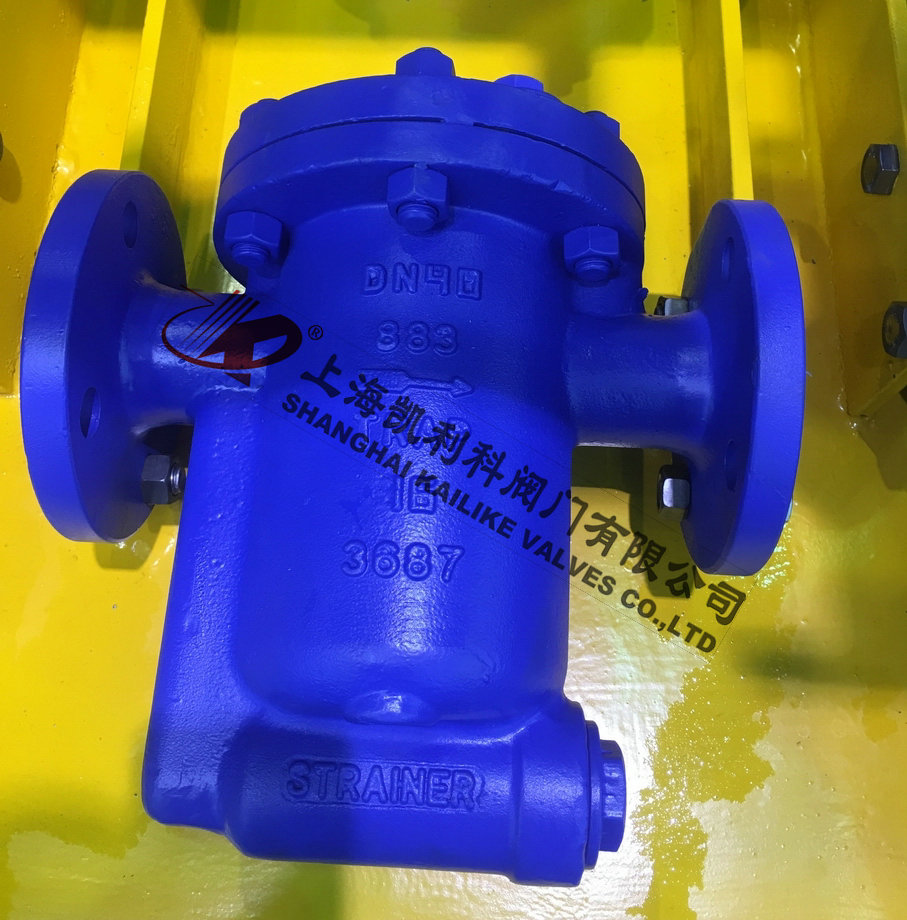

    产品图

    排量图

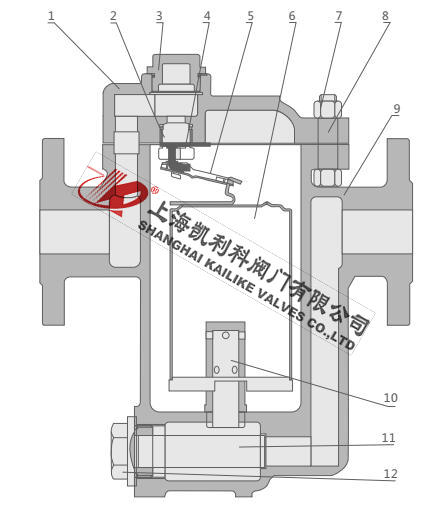

    结构分析图



    主要零部件

    序号 名称 材料
    1 阀盖 WCB
    2 封圈 304
    3 螺堵 2Cr13
    4 吊支架 2Cr13
    5 挂支架 2Cr13
    6 浮筒 H62
    7 螺母 H62
    8 螺柱 65Mn
    9 阀体 304
    10 增压筒 45
    11 滤网 35CrMoA
    12 滤网座 304+石墨

    外形结构图

    主要外形尺寸

    型号 口径DN L H h W
    CS45H 15 170 166 94 102
    20 170 166 94 102
    25 210 166 94 102
    32 230 290 160 142
    40 230 290 160 142
    50 230 290 160 142
    65 280 290 160 142

    主要外形尺寸

    型号 口径DN L H h W
    CS15H 15 120 166 94 102
    20 120 166 94 102
    25 130 166 94 102
    32 200 290 160 142
    40 200 290 160 142
    50 200 290 160 142

    主要外形尺寸

    型号 口径DN L H h W
    ER116 15 310 280 140 140
    20 310 280 140 140
    25 310 280 140 140
    32 310 280 140 140
    40 310 295 145 147
    50 330 295 145 147

    主要外形尺寸

    型号 口径DN L H h W
    ER105 15 200 280 140 140
    20 200 280 140 140
    25 200 280 140 140
    32 200 280 140 140
    40 200 280 140 140
    50 215 295 145 147

    主要外形尺寸

    型号 口径DN L H h W
    ER105F 15 270 280 140 140
    20 270 280 140 140
    25 270 280 140 140
    32 270 280 140 140
    40 270 280 140 140
    50 270 290 145 147

    主要外形尺寸

    型号 口径DN L H h W
    ER25 25 380 210 180 345
    32 380 210 180 345
    40 380 210 180 345
    50 380 210 180 345

    声明:【CS45H,CS15H钟形浮子式疏水阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的CS45H,CS15H钟形浮子式疏水阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
