ZMQSY气动疏水阀

您的位置:阀门 - 疏水阀 - ZMQSY气动疏水阀 更新时间:2024-03-27 09:03:51
ZMQSY气动疏水阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:ZMQSY气动疏水阀是根据热电厂设备疏水而专业开发设计经营的新一代蒸汽疏水阀,气动疏水调节阀接近直线的流通设计,减小流阻,二次节流...

    • 产品描述
    • 在线询价
    • 技术咨询

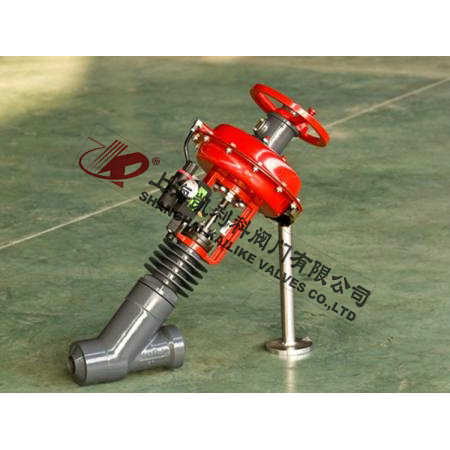

    ZMQSY气动疏水阀ZMQSY气动疏水阀

    ZMQSY气动疏水阀是根据热电厂设备疏水而专业开发设计经营的新一代蒸汽疏水阀,气动疏水调节阀接近直线的流通设计,减小流阻,二次节流原理,减少冲蚀,提高寿命。

    产品名称: 气动疏水阀 产品型号: ZMQSY
    公称通径: DN15~DN100 结构形式: 活塞式
    公称压力: 300LB~2500LB 连接方式: 焊接式
    适用温度: -29ºC~+550ºC 驱动方式: 气动
    阀体材质: 铸钢、铬钼钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、蒸汽等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    ZMQSY气动疏水阀是根据热电厂设备疏水而专业开发设计经营的新一代蒸汽疏水阀,气动疏水调节阀接近直线的流通设计,减小流阻,二次节流原理,减少冲蚀,提高寿命。气动疏水阀阀芯、阀座采用整体硬质合金,关闭内漏≤VI级,可拆卸中腔密封设计,杜绝外漏,检修方便等特点,还可在易燃,易爆场合使用, 根据控制系统或调节仪表的信号,切断或开启阀门,从而实现对被控参数的使用要求。因此气动疏水阀广泛应用于火电厂等行业的远程控制。

    主要特点

    1、阀门上部由阀盖和填料箱组成,利于快速拆装以及在原地维修。倾斜阀杆的构造和最佳的流道形状设计使介质近于直线的方式,阀门具有最佳的Cv值,产生比其它形式阀门更低的压降。
    2、阀门本体上以特殊工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),结构更紧凑。锥形密封面设计使较小的轴向力就可密封,能提供可靠的密封和长久的使用寿命。
    3、采用阀体中腔导向的阀瓣具有上下两个导引环,阀瓣的顶部和底部同时导向,构成全程在阀体中腔导向的活塞式阀瓣,可以消除因各种受力不当产生的卡死,表面擦伤,阀杆弯曲,阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过,有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。
    4、阀瓣密封面堆焊硬质合金,该合金具有极佳的机械特性,耐磨损,耐冲蚀,可保持阀门长久的使用寿命。
    5、阀杆填料采用进口的特种填料,能起到最佳的防漏效果,并且经久耐用,拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫,以预定的扭矩进行装配,安全可靠,杜绝外漏。
    6、采用气动装置作为执行机构,对阀门的控制精确,安全,有效.
    7、填料箱采用特殊结构设计,保证足够的强度和良好的热学特性。

    设计标准

    设计制造标准 JB/T3595、E101、ANSIB16.34
    结构长度标准 GB/T12221-2005
    对接焊坡口尺寸 按ANSIB16.25
    承接焊尺寸 按ANSIB16.34
    承插焊口径范围 1/2″~2-1/2″
    对接焊口径范围 1/2″~4″
    压力温度等级 GB/T12224-2005
    试验检验标准 JB/T3595

    技术规范

    公称通径DN(mm) 20 25 32 40 50 65 80 100
    流量系数 5 8 12 17 29 43 70 110
    额定行程(mm) 16 25 40
    膜片有效面积
    Ae(cm2)
    280 400 600
    公称压力PN 150Lb(2.0MPa)300Lb(5.0MPa)600Lb(10MPa)900Lb(15MPa)1500Lb(25.0MPa)2500Lb(42.0MPa)
    工作温度t(℃) -20~ 550℃
    信号范围(KPa) 20~100  40~200
    气源压力(MPa) 0.14~0.04
    允许泄漏量(1/R) ≤VI级
    接管螺纹 M10×1 M16×1.5

    主要零件材料

    零件名称 材料
    阀体 25+Stellite21 12Cr1MoV+Stellite21 0Cr17Ni12Mo2+Stellite21
    阀瓣 25+Stellite21 12Cr1MoV+Stellite21 Stellite21
    阀杆 1Cr13 25Cr2Mo1V 0Cr17Ni4Cu4Nb
    填料箱 25 12Cr1MoV 0Cr17Ni12Mo2
    压板 1Cr13 1Cr13 0Cr17Ni12Mo2
    填料 夹不锈钢丝编织柔性石墨 夹不锈钢丝编织柔性石墨 夹不锈钢丝编织柔性石墨
    填料垫 1Cr13 1Cr13 0Cr17Ni12Mo2
    密封垫 夹316丝高目柔性石墨 夹316丝高目柔性石墨 夹316丝高目柔性石墨

    外形结构图



    主要外形尺寸

    公称通径 300、600、900、1500LB(相当于P55 100) 2000LB(相当于P55 170)
    L L1 D W H G(kg) L L1 D W H G(kg)
    1/2〃 152 102 58 216 442 27.8 152 102 58 216 386 27.8
    3/4〃 152 102 58 216 442 27.8 152 102 58 216 386 27.8
    1〃 152 102 58 216 442 27.8 152 102 58 216 386 27.8
    1-1/4〃 170 122 81 363 554 46.8 170 122 81 216 469 46.8
    1-1/2〃 170 122 81 363 554 46.8 170 122 81 216 469 46.8
    2〃 208 155 92 363 600 85 272 180 102 363 622 85
    2-1/2〃 272 180 102 406 648 85 325 224 122 406 658 85
    3〃 272 180 102 406 648 85 325 224 122 406 658 85
    4〃 325 224 122 406 658 102 325 224 122 406 658 112


    声明:【ZMQSY气动疏水阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的ZMQSY气动疏水阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
